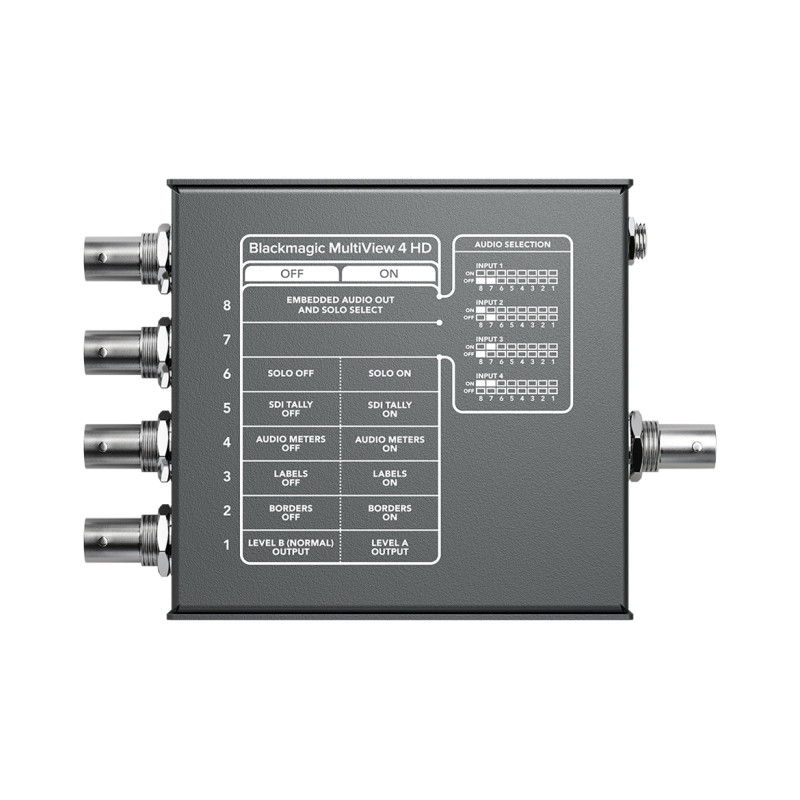

Blackmagic MultiView 4 HD
Оригинальное устройство для мониторинга MultiView 4 HD Blackmagic.
MultiView 4 HD — решение для одновременного вывода на экран четырех разных SDI-сигналов. Каждое окно является независимым, допуская включение и отключение таких дополнительных параметров, как идентификаторы и уровень звука. Полная повторная синхронизация позволяет работать с любой комбинацией форматов до 1080p/60, даже если они отличаются по кадровой частоте. Интерфейс 3G-SDI обеспечивает разную скорость передачи данных, поэтому устройство совместимо со всей SD- и HD-техникой, включая оборудование обоих уровней (Level A и Level B). Кроме того, благодаря выходам 3G-SDI и HDMI можно использовать профессиональные SDI-дисплеи и недорогие бытовые телевизоры.
Работа в студии и за ее пределами
Многооконный режим мониторинга
MultiView идеально подходит для использования в больших аппаратных, при производстве в прямом эфире, на съемочной площадке и в условиях ограниченного пространства. С этим решением можно обойтись без множества мониторов, десятка проводов и дополнительных источников питания — достаточно просто подключить камеры, деки, видеомикшеры и коммутаторы к SDI-разъемам, после чего все сигналы будут доступны для обзора на одном HD- или Ultra HD‑экране.
Независимые окна
Любое сочетание SD-, HD- и Ultra HD-сигналов
Каждое из окон Blackmagic MultiView представляет собой независимый экран. На всех SDI-входах используется полнокадровая повторная синхронизация, которая обеспечивает параллельную обработку сигналов любых стандартов и кадровой частоты. Благодаря этому одно решение заменяет четыре или 16 мониторов, позволяя выводить на единый дисплей изображение в NTSC, PAL, 720p, 1080i и 1080p, а на некоторых моделях — еще и Ultra HD вплоть до 2160p/30.
Просмотр в высоком разрешении
Лучшее решение для одновременного вывода изображений
MultiView поддерживает работу с HD, а модели с интерфейсом 6G-SDI — еще и с Ultra HD. Это обеспечивает совместимость с имеющимся HD-оборудованием и в то же время позволяет получать более высокую резкость на Ultra HD-экране. Видео в Ultra HD содержит в четыре раза больше пикселей по сравнению с HD, поэтому качество изображения будет значительно лучше, чем раньше. В конфигурации 2х2 все окна Ultra HD-дисплея выводятся без масштабирования с разрешением 1920 x 1080. Благодаря наличию разъемов SDI и HDMI к устройству можно подключать телевизоры, проекторы, вещательные мониторы и другое оборудование.
Расширенный функционал
Идентификаторы окон, Tally и индикаторы звука
MultiView имеет нескольких удобных функций для облегчения мониторинга: индикацию Tally, отображение уровней звука и возможность вывода аудио из любого источника. Экранные идентификаторы окон отличаются элегантным дизайном и меняют свои размеры в соответствии с выбранной конфигурацией окон. Дополнительно предусмотрена поддержка анаморфного формата в SD-разрешении, что позволяет просматривать видео стандартной четкости с соотношением сторон 16:9 на широком экране.
SDI-интерфейс для передачи данных с разной скоростью
Совместимость с SD-, HD- и Ultra HD‑техникой
MultiView имеет интерфейс SDI с полной повторной синхронизацией. На некоторых моделях также есть отдельные сквозные порты для совместимости с существующим оборудованием. SDI-входы обеспечивают автоматическое определение SD и HD, а при поддержке сверхвысокого разрешения — еще и Ultra HD вплоть до 2160p/30. Для вывода изображения можно использовать разъемы HDMI и SDI. На MultiView 16 дополнительно предусмотрен синхровход Blackburst/Tri-level Sync.
Практичный дизайн
Три модели для любой инфраструктуры
MultiView 4 HD имеет прочный корпус и превосходно подходит для работы на выезде и в динамичных условиях эфирного вещания. Чтобы приступить к мониторингу, достаточно подключить источники сигнала. MultiView 4 поддерживает HD и Ultra HD, а благодаря компактным размерам устройство легко разместить в стойке или на столе. Для расширения возможностей контроля предусмотрены совместимость с дополнительной передней панелью и порт Ethernet. MultiView 16 предназначается для больших студий, где необходимо одновременно выводить на один дисплей целый ряд сигналов. Эта модель оснащена кнопками, встроенным ЖК-дисплеем и поворотной ручкой, с помощью которых можно менять настройки, отображать параметры и выполнять назначение окон.
Многооконный мониторинг без границ
Создание собственной конфигурации
Blackmagic MultiView 4 позволяет просматривать четыре изображения на одном дисплее. Когда источников больше, достаточно объединить несколько решений в единую цепь. Если подключить выход одного устройства MultiView 4 ко входу другого, на экран можно сразу выводить уже семь сигналов. Потенциал наращивания является неограниченным, поэтому у вас всегда будет то количество окон, которого требует существующая конфигурация.
Технические характеристики:
Разъемы
- Видеовходы SDI Четыре, с поддержкой SD‑SDI и HD‑SDI (10 бит)
- Видеовыходы SDI Один, с поддержкой HD‑SDI
- Скорость передачи через SDI 270 Мбит/с; 1,5 Гбит/с и 3 Гбит/с
- Видеовыходы SDI для многооконного мониторинга Один, с поддержкой HD-SDI (10 бит)
- Видеовыходы HDMI для многооконного мониторинга Один, HDMI типа A. Выход с поддержкой стандарта EDID
- Регенерация SDI-сигнала На всех SDI-выходах. Автоматическое переключение между SD и HD
- Синхровход Нет
- Скорость передачи данных Автоматическое определение стандартов SD и HD
- Обновление Через высокоскоростной интерфейс USB 2.0 (480 Мбит/с)
- Настройка USB 2.0
Стандарты и форматы
- Форматы SD 525i/59,94 NTSC; 625i/50 PAL
- Форматы HD 20p/50/59,94/60
- 1080p/23,98/24/25/29,97/30/50/59,94/60
- 1080PsF/23,98/24/25/29,97/30
- 1080i/50/59,94/60
- Форматы 2K 2K DCI/23,98p/24p/25p
- Интерфейс SDI В соответствии со стандартами SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 310M, SMPTE 425M-B, ITU-R BT.656 и ITU-R BT.601
- Индикация звука В каждом окне, по шкале VU
- Назначение источников Нет
- Частота выборки SDI‑изображения 4:2:2 и 4:4:4
- Дискретизация SDI‑звука Телевизионный стандарт (частота дискретизации 48 кГц, разрядность 24 бит)
- Цветовое разрешение SDI 4:2:2 и 4:4:4, 10 бит
- Цветовое пространство SDI YUV или RGB на входе, YUV на выходе
- Автоматическое переключение SDI Поддержка разных стандартов на каждом входе с автоматическим переключением между SD‑SDI и HD‑SDI
- Поддержка метаданных через SDI Определение дополнительных данных в полезной видеонагрузке по стандарту SMPTE 352M
Управление
- Встроенная панель управления Нет
- Внешняя панель управления Нет
- Дисплей Нет
- Программное обеспечение
- Программное управление Программное обеспечение MultiView для Windows™ и Mac OS X™ в комплекте поставки
- Обновление внутреннего ПО Через приложение для обновления ПО
- Операционные системы macOS 10.12 Sierra,
- macOS 10.13 High Sierra или более поздняя версия
- Windows 8.1 или Windows 10
Питание
- Питание Универсальный блок питания 12 В с международными адаптерами в комплекте поставки. Кабельная стяжка.
- Защита от сбоев питания Сохранение настроек в памяти и их восстановление при возобновлении питания
- Потребляемая мощность 5,5 Вт
- Диапазон рабочего напряжения 6-36 В постоянного тока
- Физические размеры 134х92х22 мм
- Вес 242 г
Условия эксплуатации
- Рабочая температура от 0° до 40° C
- Температура хранения от -20° до 45° C
- Относительная влажность
- от 0% до 90% (без конденсации)
Срок гарантийного обслуживания - 1 год.
