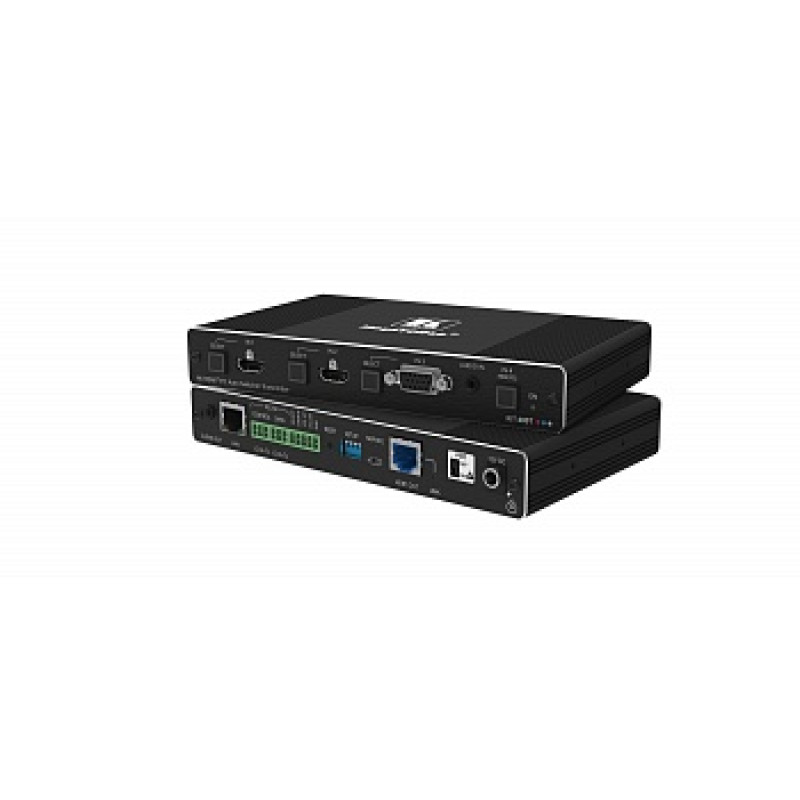

Kramer KIT-400

Kramer KIT-400 - передатчик сигналов HDMI 4К UHD, Ethernet, двунаправленных RS-232 и ИК-команд, передаваемых по витой паре. Поддержка сигналов с разрешением до 4К, 60 Гц (4:2:0) Ultra HD. Передатчик TP-780TXR преобразовывает сигналы HDMI, Ethernet, RS-232 и ИК-управления в формат для передачи по кабелю витой пары.

Поддерживает функцию PoE (питание по кабелю витой пары). То есть по единому кабелю HDBT система способна передавать как цифровые данные, так и питание на подключенные устройства.

ВНИМАНИЕ! Подключение порта HDBaseT к активному оборудованию Ethernet может привести к выходу из строя всего оборудования. Для HDBaseT подключения используйте только совместимые приборы Kramer.
— комплект, включающий автоматический коммутатор/передатчик KIT-400T и приемник/масштабатор KIT−400R сигналов 4K HDMI и VGA по витой паре HDBaseT. Передатчик KIT-400T преобразует сигнал с выбранного пользователем входа в сигнал HDBaseT. Приемник KIT-400R принимает сигнал HDBaseT, преобразует его в сигнал HDMI и производит его повышающее или понижающее масштабирование c целью приведения разрешения сигнала к собственному разрешению подключенного к приемнику дисплея HDMI. Комплект KIT-400 обеспечивает передачу сигнала по кабелю медной витой пары на расстояние до 40 м для разрешения 4K@60 Гц (4:2:0), 24 бита на пиксель, и на большее расстояние для более низких разрешений.
Простая, но обладающая большими возможностями встроенная система автоматизации элементов оборудования рабочего помещения Maestro , позволяющая управлять освещением, моторизованными шторами, аудио-видео оборудованием и т.д. с помощью простого интуитивно-понятного пользовательского интерфейса и широкого набора запускающих событий, включающих предварительно составленное расписание, подключение кабелей к входам и выходам, переключение источников сигнала, а также нажатие функциональных кнопок на устройствах. Система Maestro поможет минимизировать человеческие ошибки в ходе подготовки к мероприятию и сократить время на его подготовку
Удлинение интерфейса HDMI — поддержка HDCP 1.4 / 2.2. 4K60, CEC, xvYCC color (на входе)
Наличие системы питания PoC (Power over Cable) — возможность подключения адаптера питания только к одному из устройств: передатчику или приемнику. Второе устройство получает питание по кабелю витой пары HDBaseT
Локальный выбор одного из четырех источников сигнала с помощью индивидуальных кнопок переключения входа на лицевой панели: 3 входа на передатчике (2 HDMI и 1 VGA с отдельным аудиовходом) и 1 дополнительный вход HDMI на приемнике
Деэмбедирование аудио — вывод деэмбедированного из HDMI аудио на балансный стереовыход на приемнике и на небалансный выход на передатчике
Удлинение двунаправленного интерфейса RS-232 — последовательные данные передаются в обоих направлениях, также возможно управление как передатчиком, так и приемником
Технология Kramer-EDID Pro™ с интеллектуальным алгоритмом работы с блоком данных EDID для упрощения процесса соединения HDMI устройств
Удобство управления и конфигурирования — ручное переключение входов кнопками на лицевой панели, DIP-переключатели для установки приоритетности входов в режиме автоматического переключения, наличие экранного меню. Удаленное управление по Ethernet при помощи встроенных веб-страниц, а также команд API протокола Kramer Protocol 3000 при помощи последовательных команд RS-232, передаваемых посредством ПК, сенсорной панели управления или иного контроллера
Функция удалённого обновления встроенного ПО по Ethernet или через локальный порт USB
Простота и удобство инсталляции благодаря передаче сигнала и возможности обеспечения питания по единому кабелю витой пары HDBaseT. Компактный корпус Kramer MegaTOOLS® без вентилятора охлаждения позволяет разместить прибор за подвесным потолком, или установить два прибора рядом в стандартной аппаратурной 19-дюймовой стойке (1U) при помощи опционального рекомендованного адаптера.

Технические характеристики Kramer KIT-400:

• Входы передатчика2 HDMI; 1 VGA (15-контактный разъем HD); 1 небалансное аудио (гнездо mini-jack 3,5 мм)
• Выходы передатчика1 HDBaseT: RJ-45; 1 небалансное аудио (гнездо mini-jack 3,5 мм)
• Порты передатчика1 Ethernet: RJ-45; 1 RS-232 DATA: 3-конт. блок съёмных клемм (для передачи данных); 1 RS-232 CONTROL: 3-конт. блок съёмных клемм (для управления устройством); 4-конт. блок съёмных клемм для удаленного замыкания контактов (выбор входа, функция Step-in, регулировка уровня деэмбедированного аудио); 1 mini-USB (для обновления встроенного ПО)
• Входы приемника1 HDBaseT: RJ-45; 1 HDMI
• Выходы приемника1 HDMI; 1 балансное аудио (5-конт. блок съёмных клемм)
• Порты приемника1 RS-232 CONTROL: 3-конт. блок съёмных клемм (для управления устройством); 1 RS-232 DATA: 3-конт. блок съёмных клемм (для передачи данных); 4-конт. блок съёмных клемм для удаленного замыкания контактов (выбор входа, включение/выключение питания PoC); 1 реле (3-конт. блок съёмных клемм) 1USB-A (для обновления встроенного ПО)
• Максимальная скорость передачи данных (порты HDMI)KIT-400R: 18 Гбит/с, KIT-400T: 10.2 Гбит/с
• Максимальное разрешение видеосигнала (порты HDMI)KIT-400R: 4K@60 Гц (4:4:4), KIT-400T: 4K@60 Гц (4:2:0)
• Поддержка HDMIHDCP 1.4 / 2.2, 4K60, CEC, xvYCC color
• Поддержка цифровых стандартовHDCP 1.4 и 2.2 (KIT-400R)
• Поддерживаемые разрешения на выходе KIT-400R640x480@60 Гц, 800x600@60 Гц, 1024x768@60 Гц, 1280x768@60 Гц, 1280x800@60 Гц, 1280x1024@60 Гц, 1360x768@60 Гц, 1400x1050@60 Гц, 1440x900@60 Гц, 1600x1200@60 Гц, 1680x1050@60 Гц, 1920x1200@60 Гц RB, 2560x1600@60 Гц RB, 1920x1080@60 Гц, 1280x720@60 Гц, 2048x1080@50/60 Гц, 2560x1440@60 Гц RB, 720x480p@60 Гц, 720x576p@50 Гц, 1280x720p@50/60 Гц, 1920x1080p@24/25/30/50/60 Гц, 2560x1080p@50/60 Гц, 2K@24/25/30/50/60 Гц, 4K@24/25/30/50/60 Гц
• Дальность передачи сигналаДо 40 м для разрешения 4K@60 Гц (4:2:0); До 70 м для разрешения Full HD (1080P@60 Гц)
• Скорость передачи данных RS-232От 300 до 115200 бит/с
• ПитаниеАдаптер питания 12 В пост. тока; Общее потребление тока передатчиком и приемником: 2 A (1 прибор с подключенным адаптером питания 12 В пост. тока + 1 прибор, получающий питание PoC)
• Пользовательский интерфейсКнопки выбора входа, DIP-переключатели, клеммы для удаленного замыкания контактов, контакты реле, RS-232 для двунаправленной передачи последовательных данных и управления передатчиком и приемником, встроенные веб-страницы Светодиодные индикаторы питания, состояния линии HDBT, выбранного входа
• Рабочая температура0°…+40°C
• Температура хранения–40°…+70°C
• Относительная влажность воздуха10%...90% без конденсации
• Соответствие стандартам безопасностиCE, UL
• Соответствие стандартам охраны окружающей средыFCC, UL
• Тип корпусаMegaTOOLS®
• Материал корпусаАлюминий
• В комплекте1 Адаптер питания, 2 комплекта монтажных креплений, 8 резиновых ножек
• Габаритные размеры (Ш х Г х В)18,75 x 11,50 x 2,54 см
