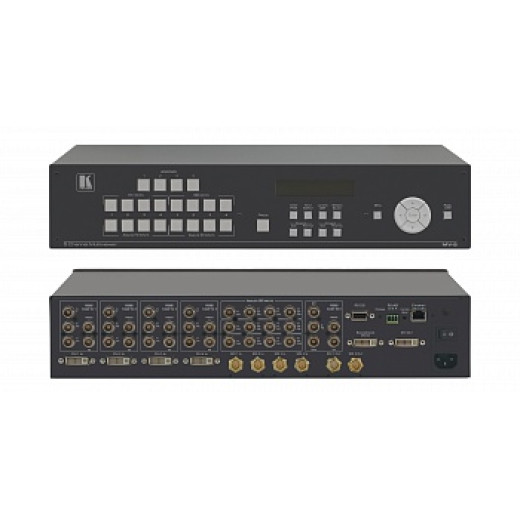

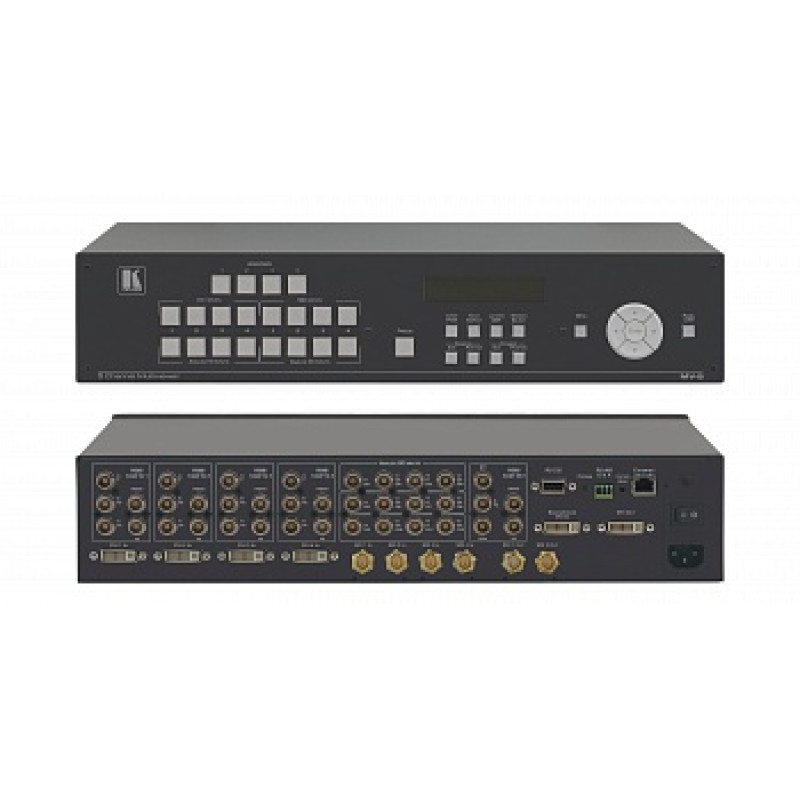

Kramer MV-5

Kramer MV-5

Универсальный мультиоконный видеопроцессор принимает по входам сигналы DVI-D (HDMI), аналоговые сигналы разрешений SD и HD различных форматов с разрешениями до 1920x1200, 60 Гц, а также сигналы SDI до HD-SDI 3G.
Устройство может вывести на один экран изображения от 4 источников сигнала одновременно на общем фоне. Имеются выходы форматов HD-SDI 3G, DVI-D (HDMI), аналоговые компонентный или RGBHV. Поддерживается до 16 пользовательских раскладок окон на экране.

Технические характеристики Kramer MV-5:

• Управление кнопками на передней панели с меню на ЖК-индикаторе, через RS-232 или по Ethernet
• Добавление к окну метки-названия
• Увеличение изображения (до 1000%) и изменение соотношения сторон
• Любой входной формат и стандарт приводится к заданному выходному формату и стандарту
• По входам и выходу DVI-D (HDMI) поддерживается технология HDCP
• Технология Kramer Equalization & re-Klocking™ восстанавливает сигналы SDI по входам прибора, обеспечивая прогон по кабелям длиной до 350 м для SD, до 140 м для 1,5 ГГц HD, до 120 м для 3G HD-SDI
• Бесподрывное переключение между входами для любого окна (возможно, через короткий стоп-кадр)
• До 16 определяемых пользователем раскладок окон
• Регулировка яркости, контрастности, цветности и резкости
• Каждое из 4 окон имеет собственный аппарат для хрома- и люма-кеинга, позволяющий вырезать фон из изображения и выводить, например, титры или логотипы
• 4 банка памяти изображений. Статическая картинка из такого банка может быть выведена в любое окно или в качестве фона. Картинку можно загрузить извне (от компьютера, например) или запомнить в банк из любого окна
• В любое из 4 окон можно вывести изображение от любого входа прибора. Для фонового изображения имеется отдельный вход DVI-D (HDMI)
• Входы и выход DVI-D (HDMI) по видео совместимы с HDMI
• Аналоговые входы SD работают в режиме CV (до 12 входов), YC (до 6 входов) или YUV (до 3 входов) в любых сочетаниях (под них используются 12 входных разъемов)
• Плавное и бесподрывное переключение между раскладками окон
• Независимая для каждого окна регулировка его прозрачности
• Кнопка блокировки передней панели
• Стоп-кадр, изменение положения и размера окон
• ВходыDVI-D Single Link (4 вх.): для окон; DVI-D Single Link (1 вх.): для фона; HD-SDI 3G (4 вх.): разъемы BNC; YUV/RGBHV (4 вх.): разъемы BNC; CV/YC/YUV/RGBS (12/6/3 вх.): разъемы BNC
• ВыходыDVI-D Single Link (1 вых.); HD-SDI 3G (2 вых.): разъемы BNC; YUV/RGBHV (1 вых.): разъемы BNC
• Максимальная скорость передачи данныхSDI: до 2,97 Гбит/с; DVI-D: до 6,75 Гбит/с (2,25 Гбит/с на канал)
• Джиттер:SDI: лучше 0,2 UI
• Выходной сигнал:SDI: до 800 мВ (размах)
• Разрешения по выходу:480i/60, 576i/50, 720p/50, 720p/59, 720p/60, 1080i/50, 1080i/59, 1080i/60, 1080p/23, 1080p/24, 1080p/25, 1080p/29, 1080p/30, 1080p/50, 1080p/59, 1080p/60, 1080psf/23, 1080psf/24, 1080psf/25, 1080psf/29, 1080psf/30, 640x480/60, 640x480/72, 640x480/75, 640x480/85, 800x600/60, 800x600/72, 800x600/75, 800x600/85, 1024x768/60, 1024x768/70, 1024x768/75, 1024x768/85, 1152x864/75, 1280x768/60rducBL, 1280x768/60, 1280x768/75, 1280x768/85, 1280x960/60, 1280x768/85, 1280x1024/60, 1280x1024/75, 1360x768/60, 1366x768/60, 1400x1050/60rducBL, 1400x1050/60, 1400x1050/75, 1440x900/60rducBL, 1440x900/60, 1440x900/75, 1440x900/85, 1600x1200/60, 1680x1050/60rducBL, 1680x1050/60, 1920x1200/60rducBL
• Питание:~100...240 В, 50/60 Гц, 57 ВА
• Масса2,8 кг
• Габаритные размеры2U
• В комплектеСетевой шнур, рэковые "уши".
