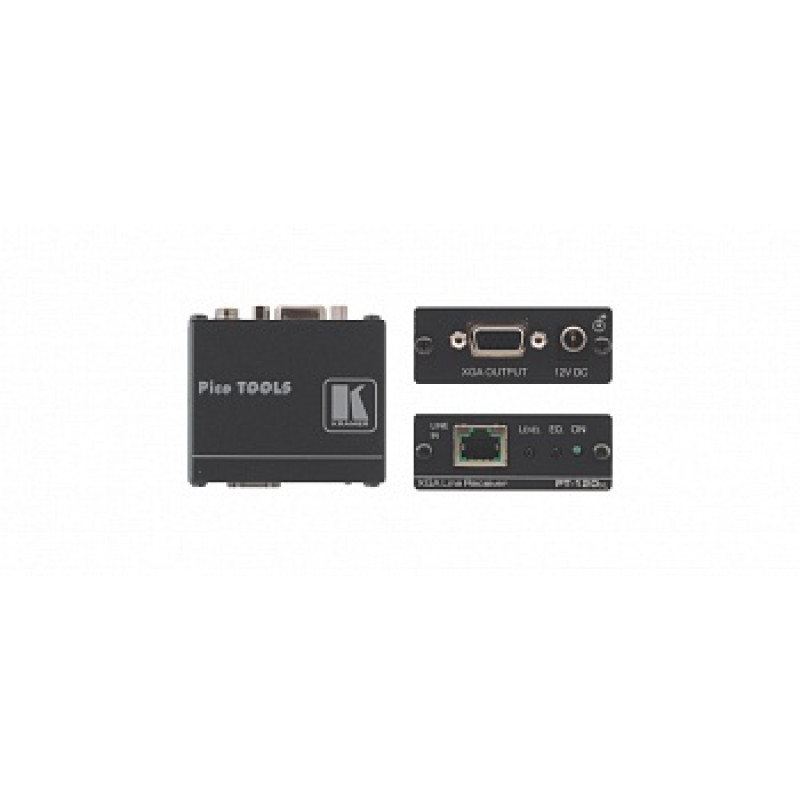

Kramer PT-120XL

Kramer PT-120XL — линейный приемник. Он получает по кабелю на витой паре (например, категории 5 или Kramer BC-XTP) кодированный сигнал от передатчика (например, от PT-110xl), декодирует его и преобразует в формат UXGA/WUXGA или HDTV. При использовании соответствующего передатчика с увеличенной дальностью работы и стандартного кабеля обеспечивается работа при длине линии передачи до 250 метров и более, в зависимости от качества кабеля и разрешения сигнала. У прибора есть регуляторы уровня и компенсации АЧХ кабеля (EQ.), он выполнен в малогабаритном корпусе Kramer PicoTOOLS и питается от источника постоянного напряжения 12 В.
ВНИМАНИЕ! Подключение к активному оборудованию Ethernet может привести к выходу из строя всего оборудования. Для подключения используйте только совместимые приборы Kramer.
длина линии передачи до 300 м
регуляторы уровня сигнала и компенсации АЧХ кабеля
система Power Connect™ — только один прибор должен быть подключен к источнику питания. Все остальные приборы, оснащенные такой системой, могут получать питание от первого по линии передачи сигнала (при общей длине линии до 50 м)
длина линии передачи — до 250 м (при использовании с передатчиком PT-110xl). В зависимости от разрешения изображения и применяемого кабеля возможна передача и на большие расстояния.
кабель — UTP (неэкранированная витая пара), например, категории 5 или Kramer BC-XTP
для достижения наилучшего результата рекомендуется использовать кабель витой пары Kramer BC-XTP
малогабаритный корпус Kramer Pico TOOLS™ с возможностью установки четырех приборов рядом в 19-дюймовую стойку (1U) с помощью адаптера RK-4PT-B (опция).

Технические характеристики Kramer PT-120XL:

• ВходыВитая пара (1 вх.): розетка RJ-45
• ВыходыVGA или YUV (1 вых.): разъем HD-15F
• РазрешениеДо UXGA и WUXGA, 1080p/60
• Максимальный размах выходного видеосигнала1,5 В
• Питание=12 В, 350 мА
• Дифференциальная фаза<0,3°
• Дифференциальное усиление<2,9%
• К-фактор<0,05%
• Отношение сигнал/шум>69 дБ
• Нелинейность0,5%
• РегулировкиУровень: –7,7…+3,1 дБ (кабель 130 м); Компенсация АЧХ кабеля: 0…+25 дБ (50 МГц)
• Габаритные размеры (Ш, Г, В)6 см x 6,5 см x 2,5 см
• Масса0,14 кг
