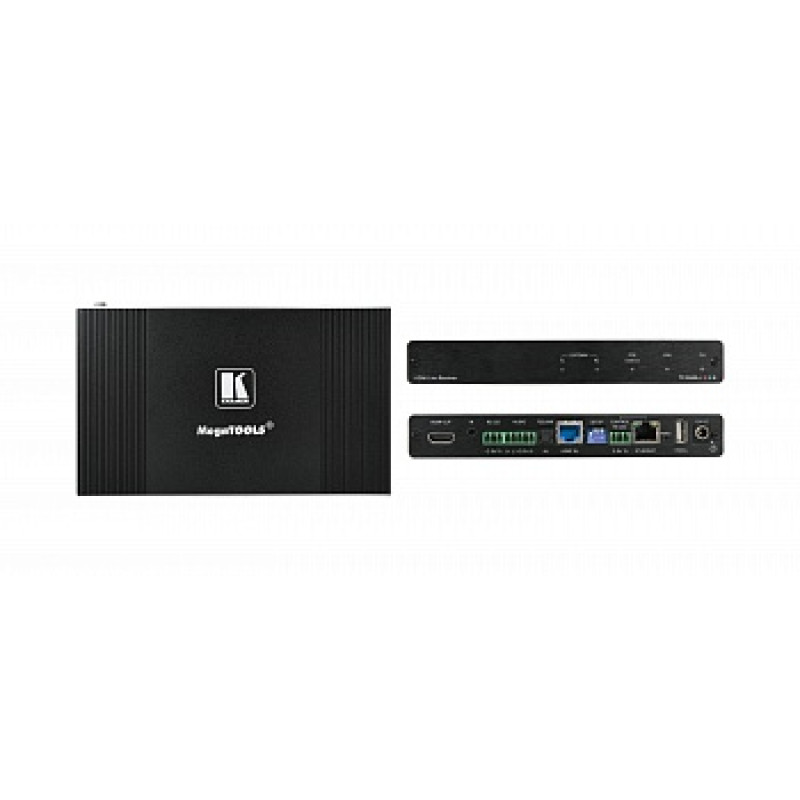

Kramer TP-594Rxr

Kramer TP-594Rxr – приемник сигналов HDMI, RS-232, ИК, Ethernet и ARC по кабелю витой пары HDBaseT 2.0 c поддержкой разрешений до 4K@60 Гц (4:4:4) и технологии HDR. TP-594Rxr принимает сигнал HDBaseT 2.0, производит его преобразование и вывод полученного сигнала HDMI и сигналов управления на соответствующие порты. Прибор осуществляет вывод на аудиовыход либо деэмбедированного аудиосигнала (от входа), либо полученного обратного аудиоканала (ARC). Прибор обеспечивает прием видеосигнала с разрешением 4K@60 Гц (4:4:4), 24 бита на пиксель (8 бит на канал) на расстоянии до 100 м от совместимого передатчика. Для видеосигналов высокой четкости с меньшим разрешением расстояние может увеличиваться. Это стандартный приемник HDBaseT, обладающий обратной совместимостью с имеющимися на рынке устройствами HDBT более ранних версий. Рекомендуется использовать кабели экранированной медной витой пары Kramer BC-UNIKat. При использовании кабелей других производителей максимальные значения расстояния передачи могут снижаться.
Использование технологии видеокомпрессии с невысокой степенью сжатия, позволяющей передавать сигналы 4K@60 Гц (4:4:4) с HDR с визуальным отсутствием потерь и практически нулевой задержкой.
Наличие встроенного интеллектуального шлюза управления – возможность удаленного управления подключенными аудио-видео устройствами по IP посредством последовательной двунаправленной шины обмена данными CEC (через выход HDMI) или интерфейсов RS-232/ИК (через соответствующие выходные порты) с использованием локальной сети или линии HDBaseT. Данная функция упрощает и удешевляет инсталляцию, так как появляется возможность не использовать внешний шлюз, а также позволяет осуществить простую интеграцию с системами управления, такими как Kramer Control.
Наличие функции интеллектуальной компрессии – прибор автоматически обнаруживает наличие компрессии у принимаемого сигнала и либо включает компрессию, если тип компрессии принимаемого сигнала является совместимым, либо выключает компрессию при отсутствии совместимости типа компрессии или отсутствии поддержки компрессии как таковой.
Соответствие стандартам HDMI 2.0 c поддержкой технологии HDR и HDCP 2.2. Поддержка режимов HDMI: Deep Color, x.v.Color™, lip sync, несжатое многоканальное аудио Dolby TrueHD, DTS-HD, 4K, пропуск 3D, сигналов управления CEC, а также данных EDID от дисплея к источнику сигнала без изменения.
Технология Kramer-EDIDPro™ с интеллектуальным алгоритмом работы с блоком данных EDID для упрощения процесса соединения HDMI устройств.
Передача до 32 каналов цифрового несжатого стерео аудиосигнала для работы с системами объёмного звучания студийного уровня.
Функция деэмбедирования аудио – по желанию пользователя цифровой аудиосигнал деэмбедируется из передаваемого аудио-видео сигнала и после преобразования в аналоговую форму выводится на балансный аудиовыход. Одновременно цифровой аудиосигнал в составе аудио-видео сигнала поступает на выход HDMI. Это позволяет применить внешнюю систему высококачественного усиления аналогового аудиосигнала (например активные громкоговорители) с одновременным использованием встроенной акустической системы потребителя сигнала HDMI (например телевизионного приемника).
Расширенные возможности работы с ARC (обратным аудиоканалом) – по желанию пользователя сигнал ARC, полученный с выхода HDMI, аудиосигнал с цифрового входа или двунаправленного аудиопорта может быть направлен к передатчику по линии HDBaseT. Это позволяет осуществить высококачественное усиление сигнала ARC и регулировку его уровня либо c помощью громкоговорителей, подключенных непосредственно к передатчику (например активных аудиомониторов), либо к аудио-видео ресиверу, являющемуся источником сигнала HDMI.
Передача сигнала Ethernet – данные передаются в обоих направлениях, что позволяет расширить зону действия локальной сети со скоростью подключения до 100 Мбит/с для осуществления связи или управления устройством.
Передача сигнала управления с интерфейсом RS-232 как для последовательного обмена данными в обоих направлениях, так и для управления устройством.
Передача ИК-сигнала в одном из направлений для управления периферийными устройствами, подключёнными либо к приёмнику, либо к передатчику.
Наличие светодиодных индикаторов питания, подключенной линии HDBaseT, режима PoE и приема/передачи данных встроенным IP-шлюзом для удобства обслуживания и диагностики. Функция удалённого обновления встроенного ПО по Ethernet или через локальный порт USB.
Простота и удобство инсталляции благодаря получению сигнала и питания по единому кабелю витой пары HDBaseT. Компактный корпус Kramer MegaTOOLS® без вентилятора охлаждения позволяет разместить прибор за подвесным потолком, или установить два прибора рядом в стандартной аппаратурной 19-дюймовой стойке (1U) при помощи опционального рекомендованного адаптера.

Технические характеристики Kramer TP-594Rxr:

• Входы1 HDBaseT: RJ-45; 1 Оптический (цифровое аудио): TOSLINK®
• Выходы1 HDMI
• Порты1 Балансное стерео аудио: 5-конт. блок съёмных клемм; 1 Ethernet: RJ-45, для управления устройством и расширения локальной сети; 1 RS-232: 3-конт. блок съёмных клемм, для подключения последовательной линии; 1 ИК: гнездо mini-jack 3,5 мм; 1 RS-232 CONTROL: 3-конт. блок съёмных клемм, для управления устройством 1 USB: USB-A, для обновления встроенного ПО
• Дальность передачи сигналаСтандартная компрессия цифрового видеосигнала с низким уровнем сжатия для разрешений выше 4K@60 Гц (4:2:0). До 100 м при разрешении 4K@60 Гц (4:4:4) и наличии компрессии. До 100 м при разрешении 4K@60 Гц (4:2:0) и отсутствии компрессии. До 130 м при разрешении Full HD (1080p@60 Гц) и отсутствии компрессии. До 180 м при разрешении Full HD (1080p@60 Гц) в режиме увеличенного расстояния передачи. Примечание: для достижения указанной дальности передачи рекомендуется использовать кабель витой пары Kramer BC-UNIKat
• Cоответствие стандарту HDBaseTСпецификация HDBaseT версии 2.0
• Максимальная скорость передачи данных17,95 Гбит/с (5,98 Гбит/с на графический канал) при наличии компрессии; 10,2 Гбит/с (3,4 Гбит/с на графический канал) при отсутствии компрессии
• Максимальное разрешение видеосигнала3840x2160@60 Гц (4:4:4), 24 бита на пиксель (8 бит на канал) при наличии компрессии; 4096x2160@60 Гц (4:4:4), 24 бита на пиксель (8 бит на канал) при отсутствии компрессии
• Поддержка цифровых видеостандартовHDCP 2.2, HDR 10
• ИндикацияСветодиодные индикаторы Tx и Rx (индикация работы встроенного IP-шлюза), PoE STATUS (режима питания PoE), LINK (подключенной линии HDBaseT) и ON (питания)
• Локальное управлениеБлок DIP-переключателей (на задней панели)
• Скорость передачи данных RS-232От 300 до 115200 бит/с
• Скорость передачи данных EthernetДо 100 Мбит/с
• Частота передачи данных ИКОт 20 до 100 кГц
• ПитаниеПотребление тока: 1,1 А; Адаптер питания 12 В постоянного тока, 2 А
• Рабочая температура0°…+40°C
• Температура хранения–40°…+70°C
• Относительная влажность воздуха10%...90% без конденсации
• Соответствие стандартам безопасностиCE, UL
• Соответствие стандартам охраны окружающей средыRoHs, WEEE
• Тип корпусаMegaTOOLS®
• Материал корпусаАлюминий
• ОхлаждениеЕстественная конвекция
• В комплектеАдаптер питания, кабель питания, монтажные крепления
• Габаритные размеры (Ш х Г х В)18,7 x 11,5 x 2,5 см
• Вес0,4 кг (приблизительно)
• Размер в упаковке (Ш х Г х В)34,5 x 16,5 x 5,2 см
• Вес в упаковке0,95 кг (приблизительно)
