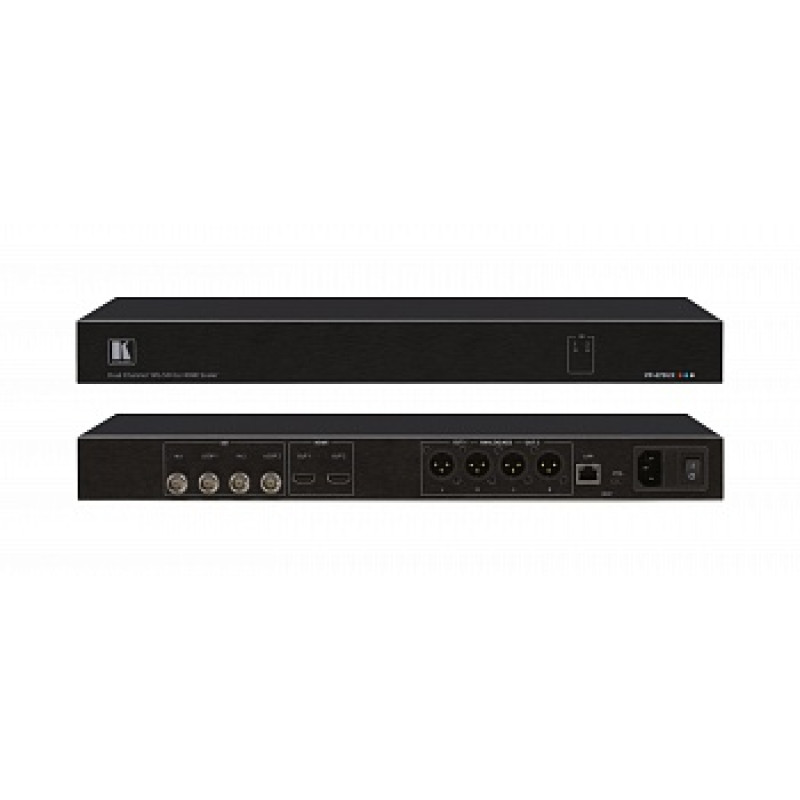

Kramer VP-475UX

Kramer VP-475UX – двухканальный масштабатор и преобразователь формата из SDI в HDMI для сигналов до 12G UHD-SDI (со скоростью до 12 Гбит/с). Прибор, содержащий встроенный двухканальный масштабатор, преобразует сигналы до 12G UHD-SDI, подаваемые на два независимых входа SDI, в сигналы HDMI 2.0 c разрешением до 4K@60 Гц (4:4:4) и скоростью до 18 Гбит/с, выводимые на два независимых выхода HDMI, а также производит деэмбедирование аудиосигнала с выводом на два аналоговых балансных аудиовыхода. Автоматическая подстройка под параметры входных сигналов SDI в широком диапазоне скоростей от 270 Мбит/с до 12 Гбит/с c разрешением до 4K@60 Гц (4:2:2) 30 бит на пиксель, соответствующих стандартам SMPTE 259M (SD–SDI), 292M (HD–SDI), 344M (ED–SDI), 424M (3G HD–SDI), ST–2081 (6G UHD–SDI) and ST–2082 (12G UHD–SDI).

Технические характеристики Kramer VP-475UX:

• Пропуск стандартных эмбедированных аудиоканалов c сохранением вспомогательной информации и метаданных
• Преобразование формата входного сигнала с поддержкой широкого диапазона разрешений выходного сигнала HDMI: от 480p до 4K@60 Гц (4:4:4)
• Гибкие возможности деэмбедирования аудиосигнала – выбор 2-х или 4-х из 16-ти эмбедированных аудиоканалов в каждом из двух входных сигналов SDI с последующим эмбедированием в соответствующие выходные сигналы HDMI. Вывод аудиосигнала в формате двухканального аналогового балансного стерео или в формате четырехканального цифрового сигнала AES/EBU
• Надежные фиксируемые входные разъемы BNC, предотвращающие непроизвольное отсоединение входных кабелей
• Использование технологии компенсации AЧX входных кабелей для увеличения расстояния передачи сигнала: до 500 м для сигналов SD-SDI, до 260 м для сигналов 1.5G HD-SDI, до 220 м для сигналов 3G HD-SDI, до 100м для сигналов 6G HD-SDI, до 70 м для сигналов 12G UHD-SDI. Указанные расстояния передачи обеспечиваются при использовании высококачественных коаксиальных кабелей. При использовании кабелей более низкого качества указанные значения максимального расстояния передачи сигнала могут снижаться
• Индикаторы разрешения входных сигналов c изменяемым цветом свечения для удобства эксплуатации и обслуживания
• Удобное управление устройством при помощи встроенных веб-страниц
• Локальное или удаленное обновление встроенного ПО c помощью порта mini-USB или Ethernet cоответственно
• Корпус для установки в стандартную 19-дюймовую стойку (1U). В комплект входят монтажные уголки
• Универсальный источник питания ~100-240 В
• Входы2 SDI c автоматической подстройкой под стандарт входного сигнала: 12G UHD–SDI/6G UHD–SDI/3G HD–SDI/ HD–SDI/ SD-SDI, 75 Ом (BNC)
• Выходы2 HDMI; 2 SDI (проходные), 75 Ом (BNC); 2 аудио: балансное аналоговое или цифровое AES/EBU (XLR)
• Порты1 Ethernet (RJ-45); 1 USB (mini-USB)
• Соответствие видеостандартам12G UHD SDI – SMPTE ST–2082–1, 6G – SMPTE ST–2081, 3G HD–SDI – SMPTE 424M, HD–SDI – SMPTE 292M/344M, SD-SDI – SMPTE 259M
• Максимальное разрешение входного сигнала SDI4K@60 Гц (4:2:2) 30 бит на пиксель
• Максимальная скорость входного сигнала SDIот 259 Мбит/с до 12 Гбит/с
• Максимальное разрешение выходного сигнала HDMI4K@60 Гц (4:4:4)
• Разрешения выходного сигнала HDMIПрогрессивная развертка: Собственное разрешение, 640x480@60 Гц, 720x480@60 Гц, 720x576@50 Гц, 800x600@60 Гц, 1024x768@60 Гц, 1280x720@50/60 Гц, 1280x720@24/25/30/50/60 Гц, 1280x768@60 Гц, 1280x1024@60 Гц, 1600x1200@60 Гц, 1680x1050@60 Гц, 1920x1080@24/25/30/50/60 Гц, 1920x1200@60 Гц, 3840x2160@24/25/30/50/60 Гц
• Время задержки при преобразовании сигнала2 кадра, т.е. 35 мс@60 Гц и 70 мс@30 Гц
• Макс. дальность передачи входного сигнала SDI70 м для сигналов 12G UHD-SDI; 100 м для сигналов 6G HD-SDI; 220 м для сигналов 3G-SDI; 260 м для сигналов HD-SDI; 500 м для сигналов SD-SDI
• Индикаторы и управлениеСветодиодные индикаторы IN, порт mini-USB, встроенные веб-страницы
• Питание~100-240 В Потребление 58 ВА (максимальное)
• Корпус19 дюймов, 1 U
• МатериалАлюминий
• ОхлаждениеПринудительное
• Рабочая температура0°…+40°C
• Температура хранения–40°…+70°C
• Соответствие стандартам безопасностиCE
• Соответствие стандартам охраны окружающей средыRoHs, WEEE
• В комплектеШнур питания
• Габаритные размеры (Ш х Г х В)43,64 x 23,72 x 4,36 см
• Вес1,8 кг
• Размер в упаковке (Ш х Г х В)52,50 x 33,00 x 10,70 см
• Вес в упаковке2,7 кг
