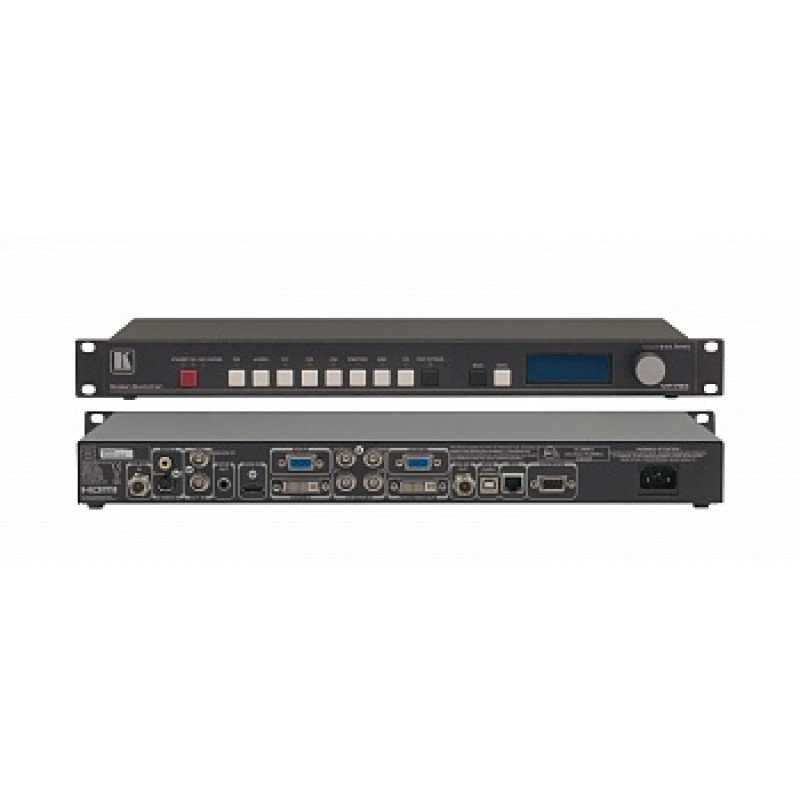

Kramer VP-794

Kramer VP-794 - высококачественный цифровой презентационный масштабатор и коммутатор композитного и компонентного видеосигнала, сигнала DisplayPort, компьютерного графического сигнала, HDMI. Прибор масштабирует видеосигнал, эмбедирует аудиосигнал и выдает результат на выход HDMI, выход компьютерного графического сигнала, выход DGKat на витую пару одновременно с цифровым аудиосигналом и небалансным стереофоническим аудиосигналом. Кроме того, усиленный звук выдается на балансный выход для подключения стереофонических громкоговорителей 10 Вт.
использование высокостабильной технологии вставки одного изображения в другое K-IIT™ (одно изображение в другом, два изображения, деление экрана). Изображение, полученное от источника видеосигнала, может быть вставлено в компьютерную графику и наоборот. Оператор может изменять положение и размер вставленного изображения.

Основные особенности:

• высокоэффективная технология масштабирования видеосигнала K-Storm™ компании Kramer обеспечивает минимум артефактов при преобразовании движущихся изображений. Возможно повышающее и понижающее преобразование компьютерного графического сигнала
• быстрый и чистый переход между источниками видеосигнала с использованием технологии Fade-Thru-Black (FTB™, переход через гашение). Смена источников осуществляется с плавным гашением и вводом, в выходном сигнале всегда присутствуют синхроимпульсы
• усовершенствованное управление EDID для каждого входа, анализ EDID выбираемого основного подключения к одному из выходов
• совместимость с HDTV
• поддержка технологии защиты цифрового контента HDCP - защищенные видеоматериалы со входа HDMI выдаются только на HDMI-выход
• видеовходы - компонентный (Y, Pb, Pr), разъемы RCA; DisplayPort (DP); 2 входа компьютерного графического сигнала на 15-контактных разъемах HD; 2 входа композитного видеосигнала, разъемы RCA; 3 входа HDMI
• выходы масштабированного сигнала - одновременно HDMI, компьютерный графический сигнал на 15-контактном разъеме HD, витая пара DGKat на разъеме RJ-45
• множество выходных разрешений до 2K и 1080p
• поддержка HDMI Deep Color
• ключевая рир-проекция (Luma Keying) посредством окна вставленного изображения (PIP)
• коррекция трапецеидальных искажений по вертикали
• встроенный регулятор параметров изображения Proc-Amp. Насыщенность, четкость, контрастность, яркость и гамма регулируются отдельно для каждого входа
• трехмерный гребенчатый фильтр обеспечивает наилучшее качество разделения сигналов цветности для композитных видеовходов
• встроенный корректор временных искажений для стабилизации изображений с неустойчивым синхросигналом
• мощные фильтры шумоподавления (временной, блочный, артефактов сжатия, гребенчатый)
• увеличение изображения - до 1600% как основного, так и вставленного (PIP)
• преобразование чересстрочной развертки в построчную - стяжка 3:2 и 2:2, поддержка 24sf
• разные варианты изменения соотношения сторон - по входному, по выходному, наилучшее соответствие, полное изображение с черными полосами сверху и снизу, растянутая развертка
• отображение двух окон со встраиванием одного в другое, параллельным отображением и с пользовательской настройкой
• аудиовходы - два для HDMI, два для компьютерного графического сигнала, один для DisplayPort, один для микрофона на 3,5-мм аудиорозетках; два для композитного видео и один S/PDIF на разъемах RCA
• аудиовыходы - один S/PDIF на разъеме RCA, один выход небалансного стереофонического аудиосигнала на 3-контактном клеммном блоке, выход усилителя 2x10 Вт для громкоговорителей на клеммном блоке
• регулировка уровня аудиосигнала на входах и выходах
• регулировка задержки для синхронизации видео и звука
• выбираемые режимы энергосбережения для эффективного использования энергии
• микрофонный вход с функциями наложения и приоритета, а также с задержкой для устранения акустической обратной связи
• энергонезависимая память, в которой сохраняются окончательные настройки
• обновление микропрограммы через Ethernet и RS-232
• разнообразие возможностей управления - кнопками на передней панели с использованием экранных меню, замыкание контактов, с пульта дистанционного управления (в комплекте)
• универсальный источник питания ~100-240 В
• корпус для установки в стандартную 19-дюймовую стойку (1U). В комплект входят монтажные уголки.
• ВходыHDMI (2 вх.): разъемы HDMI;
• VGA (2 вх.): разъемы HD15F;
• Компонентный видеосигнал (1 вх.): 3 разъема RCA;
• Композитный видеосигнал (2 вх.): разъемы RCA;
• DisplayPort (1 вх.): разъем DisplayPort;
• Небалансный аудиосигнал (2 вх. для HDMI, 2 для VGA, 1 для DisplayPort, 2 для композитного видео): 3,5-мм аудиоразъемы;
• S/PDIF (1 вх. для компонентного видеовхода): разъем RCA;
• Микрофон (1 вх.): 3,5-мм аудиорозетка
• ВыходыVGA (1 вых.): 15-конт. разъем HD;
• HDMI (1 вых.): разъем HDMI;
• Витая пара DGKat (1 вых.): разъем RJ-45;
• S/PDIF (1 вых.): разъем RCA;
• Небалансный стереозвук (1 вых.): 3-конт. клеммный блок;
• Усилитель мощности (1 вых.): балансный стереозвук 2x10 Вт, клеммные блоки
• Соответствие стандарту HDMIHDCP; DisplayPort 1.1a
• Выходные разрешения640x480 60 Гц, 640x480 75 Гц, 800x600 50 Гц, 800x600 60 Гц, 800x600 75 Гц, 1024x768 50 Гц, 1024x768 60 Гц, 1024x768 75 Гц, 1280x768 50 Гц, 1280x768 60 Гц, 1280x800 60 Гц, 1280x1024 50 Гц, 1280x1024 60 Гц, 1280x1024 75 Гц, 1360x768p 60 Гц, 1366x768 50 Гц, 1366x768 60 Гц, 1400x1050 50 Гц, 1400x1050 60 Гц, 1600x900 60 Гц, 1600x1200 50 Гц, 1600x1200 60 Гц, 1680x1050 60 Гц, 1920x1200 60 Гц, 480i60, 480p60, 576i50, 576p50, 720p50, 720p59,94, 720p60, 1080p 23,976, 1080p24, 1080p25, 1080p29,97, 1080p30, 1080p50, 1080p59.94, 1080p60, 2048x1080, 60 Гц, 2048x1080 50 Гц
• Органы управленияКнопки на передней панели, экранное меню, инфракрасный пульт дистанционного управления, интерфейс RS-232 (разъем DB9), Ethernet, контакты для дистанционного замыкания
• ПитаниеСеть 100-240 В, не более 56 ВА
• Габаритные размеры (Ш, Г, В)48,3 см x 23,6 см x 4,5 см (1U)
• Масса2,5 кг
• ПринадлежностиСетевой шнур, монтажные уголки, ИК-пульт, программа для управления с компьютера через RS-232 или E высококачественный масштабатор для аналоговых и цифровых видеосигналов, разработанный специально для отображения информации на больших дисплеях и на нескольких экранах. Прибор повышает или понижает разрешение входного сигнала, обрабатывает изображение по технологии HQV, вносит гибко управляемые предыскажения, выполняет коррекцию геометрии, на профессиональном уровне совмещает края изображений. Выходной сигнал поступает на разъемы 3G HD-SDI, DVI/HDMI, VGA и S/PDIF. В масштабаторе VP-794 имеется специальный режим для вывода изображений на светодиодные видеостены с изменением размеров изображения с точностью до пиксела.
• режимы работы, оптимизированные для светодиодных видеостен, для мягкого совмещения краев при проекции, для преобразования частоты развертки и масштабирования при обычном использовании масштабатора/ коммутатора
• поддержка различных форматов - 3G HD-SDI, HDMI, DVI, компьютерный графический сигнал, компонентный сигнал, композитный и s-Video (разрешения до 1080p и WUXGA)
• полноценное отображение с внесением предыскажений для использования в системах с несколькими проекторами и изогнутыми экранами (программа для компьютера в комплекте)
• мощный корректор геометрических искажений (проекции не по оси экрана, дисторсии, функции поворота изображения, панорамирования, наклона и увеличения)
• совмещение изображений по четырем сторонам с профессиональным качеством, 48-разрядная обработка, коррекция гаммы и уровня черного по нескольким областям
• обработка видеосигнала с использованием современной технологии HQV® (Hollywood Quality Video, видео голливудского качества). Высококачественное преобразование чересстрочной развертки в построчную (со стяжкой 3:2 и 2:2), шумоподавление с четырехмерным учетом движения, масштабирование видео стандартного и высокого разрешения
• совместимость с HDTV
• соответствие требованиям HDCP
• поддерживаемые разрешения - HD 720p, 1080i, 1080psf (только цифровая psf), 1080p 23,97/24/25/30 Гц, 1080p 30 Гц, 1080p 50 Гц, 1080p 59,94 Гц, 1080p 60 Гц; ED 480p, 576p (не через SDI); SD 625i (576i), 525i (480i); стандартные графические форматы VESA от 640x480 до 1920x1200 (для режимов 1920x1200 и 1600x1200 без импульсов гашения обратного хода луча)
• синхронизация (V-Lock) по двухуровневым, трехуровневым синхроимпульсам либо по сигналу черного поля
• выбираемый режим синхронизации - общая (V-Lock), по входному/выходному сигналу, преобразование частоты кадров
• выход HDMI с поддержкой Deep color до 12 бит
• поддержка различных телевизионных систем - CVBS и YC в PAL, NTSC, SECAM, выбираемый трехмерный гребенчатый фильтр для композитного сигнала
• высококачественное преобразование чересстрочной развертки в построчную -попиксельное с учетом движения, многонаправленный диагональный фильтр снижает мерцание и заметность артефактов
• фиксация изображения в реальном времени (логотип, заставка, задник) с возможностью обработки и наложения, 4 блока памяти
• выбираемый компромисс между объемом обработки сигнала и задержкой - режимы наилучшего изображения и низкой задержки. В режиме наилучшего изображения задержка составляет всего 0,25 кадра при построчной развертке, 1,25 поля при чересстрочной развертке
• выбор преобразования соотношения сторон либо сохранение исходного значения
• встроенный корректор временных искажений для стабилизации изображений с неустойчивым синхросигналом
• гибкая регулировка цветовых параметров - коэффициентов усиления RGB, уровней отсечки и уровней черного сигналов RGB, насыщенности, цветового тона, яркости, контрастности, выбор параметра гамма
• выделение внедренного аудиосигнала из HDMI и 3G HS-SDI в форматы, совместимые с S/PDIF
• встроенный генератор испытательных сигналов
• порт USB для обновления микропрограммы
• энергонезависимая память с автосохранением и воспроизведением настроек
• разнообразие возможностей управления - кнопками передней панели, поворотной рукояткой, через RS-232, TCP/IP API и встроенный веб-сервер, возможность использования программы формирования составных изображений
• резервное копирование настроек - полная конфигурация системы через веб-браузер может быть сохранена на диск с возможностью воспроизведения на других устройствах
• возможность блокирования передней панели
• одно изображение в другом в режимах светодиодного дисплея и масштабатора, масштабирование изображений с пиксельной точностью
• универсальный источник питания ~100-240 В
• корпус для установки в 19-дюймовую стойку (1U)

Технические характеристики Kramer VP-794:

• ВходыКомпозитный видеосигнал (2 вх.): разъемы BNC и RCA; Y/С (1 вх.), разъем мини-DIN; Компонентный видеосигнал (1 вх.): YPbPr(S) или RGsB/RGBS, 3 или 4 разъема BNC; HDMI (1 вх.): разъем HDMI; DVI (1 вх.) с HDCP; VGA (1 вх.): разъем HD15F; SDI (1 вх.): SD/HD/3G HD-SDI, разъем BNC; Внешняя синхронизация (1 вх.): разъем BNC, двух- и трехуровневые импульсы либо сигнал черного поля, 50/59,94/60 Гц
• ВыходыSDI (1 вых.): SD/HD/3G HD-SDI, разъем BNC; DVI/HDMI (1 вых.): разъем DVI; VGA (1 вых.): 15-конт. разъем HD; S/PDIF (1 вых.): разъем RCA
• Выходные разрешенияСтандартные форматы VESA DVI/VGA от 640x480 до 1920x1200, 720p, 1080p; 3G HD-SDI в форматах SMPTE, 480i, 576i, 720p, 1080i, 1080p с возможностью ввода аудиосигнала
• Режимы работыСветодиодная видеостена, проекция, масштабатор-коммутатор-преобразователь развертки
• Минимальный размер светодиодной видеостены128х96 пикселов
• Предыскажения в проекционном режимеПолное отображение с предыскажениями, по четырем углам, поворот, дисторсия, трапецеидальные искажения
• Совмещение краев в проекционном режиме48 бит на пиксел, 4:4:4, 16 бит на цвет с коррекцией гаммы и коррекцией уровня черного по нескольким областям
• ЗадержкаНе более 0,25 кадра при построчной развертке, 1,25 поля при чересстрочной развертке
• Обработка сигналаВходной сигнал 10 разрядов, внутренняя обработка 12 разрядов, обработка сигналов SD и HD по четырем полям
• Преобразование чересстрочной развертки в построчнуюПопиксельное с учетом движения, многонаправленный диагональный фильтр
• Питание~100-264 В, 35 Вт
• Рабочая температура0°...+40°C
• Температура хранения-30°...+70°C
• Относительная влажность воздухаОт 10% до 90% без конденсации
• Габаритные размеры (Ш, Г, В)48,3 см x 18,3 см x 4,5 см (1U)
• Масса2,5 кг
• ПринадлежностиКабель DVI-D, сетевой шнур, руководство пользователя на диске
