Цифровые микшерные пульты MIDAS PRO X-IP-SET

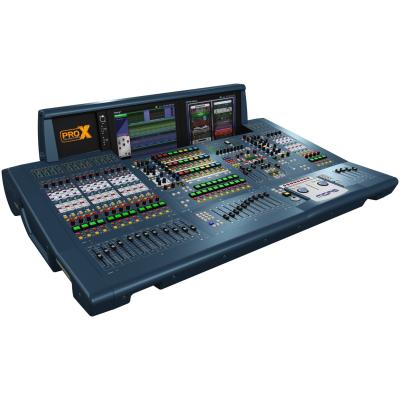

MIDAS PRO X-IP-SET цифровой микшерный пульт

Инсталляционный цифровой микшер Midas PRO X на базе модулей с фиксированной конфигурацией входов и выходов.

Состоит из консоли управления PRO X-CC-IP, блока DSP NEUTRON, блоков входов/выходов DL251 - 3 шт., а также плат: DL441 (8 микрофонных входов), DL442 (8 аналоговых выходов) и DL452 (8 AES/EBU I/O), устанавливаемых в консоль управления.

Комплект обеспечивает 152 мик./лин. входов, 56 аналоговых выходов и 8 AES/EBU I/O

ВАЖНО. Для соединения модулей между собой требуется десять стандартных кабелей CAT5 RJ45 - RJ45. В комплект поставки не входят!

ВНИМАНИЕ. Данная комплектация может быть изменена по согласованию с заказчиком.

Новая 168-и канальная цифровая консоль Midas PRO X является на сегодняшний день вершиной в модельном ряду компании и использует хорошо зарекомендовавшую себя по эргономике консоль управления с 29 моторизованными фейдерами. В ней применены два монитора повышенной яркости, которые обеспечивают комфортную видимость даже при солнечном свете. Имеется расширенная система регуляторов параметров и индикаторов уровней, тесно интегрированная с изображением на дисплеях. Консоль может быть настроена на две зоны управления A и B для одновременной работы двух звукорежиссёров с двумя независимыми мониторными выходами.

Cердцем модели PRO X является принципиально новый процессорный блок Neutron, имеющий 4 платы DSP общей производительностью 108 гигафлопс. Именно он обеспечивает выдающиеся показатели микшера в плане количества обрабатываемых каналов и шин.

Как и в предыдущих моделях серии PRO, особое внимание уделяется отказоустойчивости микшера, для полного исключения каких-либо проблем во время концерта. Для этого консоль оборудована двумя независимыми видеомониторами и двумя компьютерами управления под Linux, имеется три встроенных блока питания, один из которых резервный, процессорный блок Neutron оборудован дополнительной резервной платой DSP, а все соединения могут выполняться с резервированием по схеме N+1. Имеется возможность подключить к консоли управления ещё 2 дублирующих видеомонитора через дополнительные разъёмы VGA.

Консоль и процессорный блок соединяются между собой по протоколу HyperMAC посредством двух кабелей CAT6 на расстояние до 100 метров или двух Fibre Optic на расстояние до 500 метров, при этом один из двух кабелей обеспечивает резервирование. HyperMAC обеспечивает передачу до 192 входных и 192 выходных звуковых каналов на частоте 96 кГц.

Консоль управления оснащена тремя универсальными слотами для установки карт входов/выходов. К консоли и процессорному блоку могут быть подключены различные периферийные блоки звуковых входов/выходов (до 11 устройств) по протоколу AES50. Так как данный протокол обеспечивает передачу до 24 входов/выходов с частотой 96 кГц, то при использовании внешних блоков с большим количеством входов используют подключение с помощью нескольких кабелей AES50, также с возможным резервированием по схеме N+1.

Серьезной проблемой, встречающейся во многих цифровых микшерах, является недостаточное внимание к задержке сигналов в процессе обработки. Инженеры, работавшие ранее на аналоговых микшерах, привыкли к тому, что они могут направлять сигнал самым различным образом, используя подгруппы и вспомогательные шины. В цифровых микшерах при добавлении дополнительного участка в маршруте сигнала неизбежно возникает задержка. В этом случае, при объединении сигналов в конечном миксе могут возникать фазовые искажения. Инженеры Midas впервые разработали автоматическую систему компенсации задержек, при которой учитывается не только задержка внутренних блоков микшера, но и задержки внешних AD/DA конвертеров. В результате все сигналы складываются в конечном миксе с побитовой точностью. Такой бескомпромиссный подход позволяет добиться великолепных результатов во время концертной работы и широко использовать микшер в процессе телерадиотрансляций, где высоки требования к фазовой совместимости.

Технические характеристики:

• 168 канальная цифровая консоль
• Работа в формате 24бит/96кГц
• Поддержка до 288 входов и 294 выходов
• 144 входных канала
• 24 возвратных каналов Return
• 72 шины AUX Send
• 24 шины MATRIX
• 96 миксов в мониторном режиме
• 10 VCA-групп
• 8 POP-групп
• 24 процессоров эффектов с широким набором алгоритмов от Midas
• 36 графических эквалайзеров Midas
• Возможность подключения опционального контроллера для управления эквалайзерами Klark Teknik DN9331
• Возможность surround-панорамирования 5.1 и LCRS.
• 3 слота для установки карт входов/выходов
• Карты входов/выходов установленные в стандартной комплектации DL441, DL442 и DL452
• Широкий ассортимент внешних модулей входов/выходов
• 3 x AES50
• 2 x HyperMAC CAT5 и 2 x HyperMAC FibreOptic
• AES3 sync I/O
• word clock I/O 75R BNC
• Порт Ethernet control для подключения внешних контроллеров ( Klark Teknik DN9331 RapidE)
• 2 x VGA для подключения внешних видеомониторов, дублирующих мониторы консоли
• Размеры консоли управления: 1364 x 945 x 431 мм
• Вес консоли управления: 97 кг
