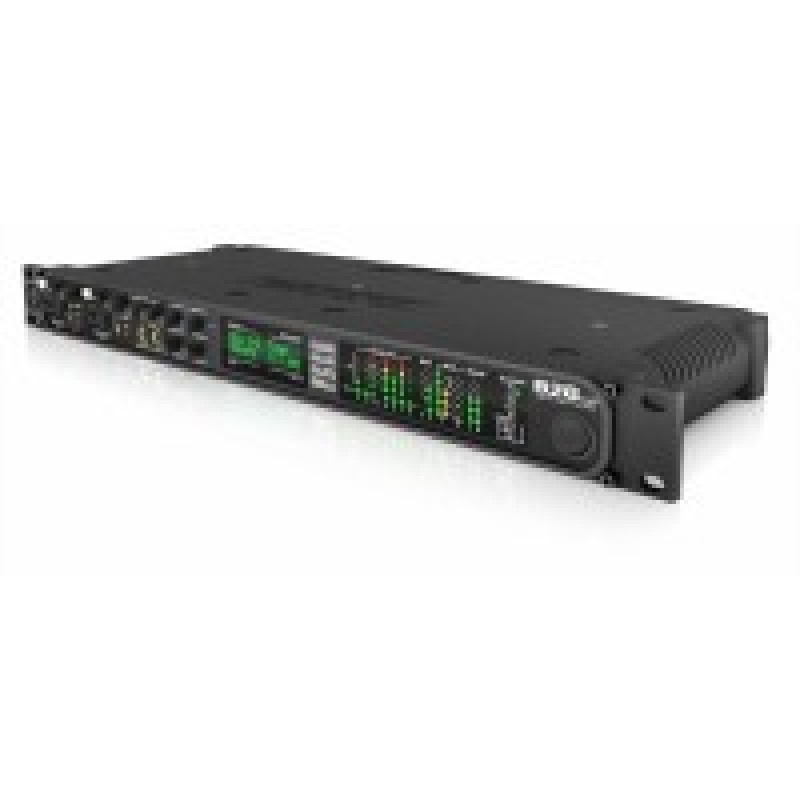

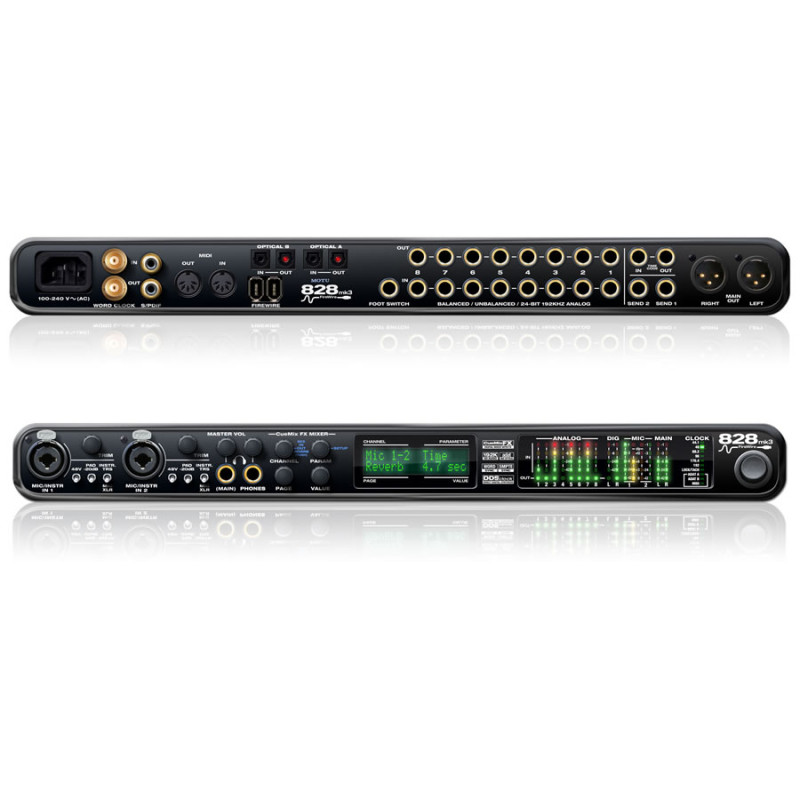

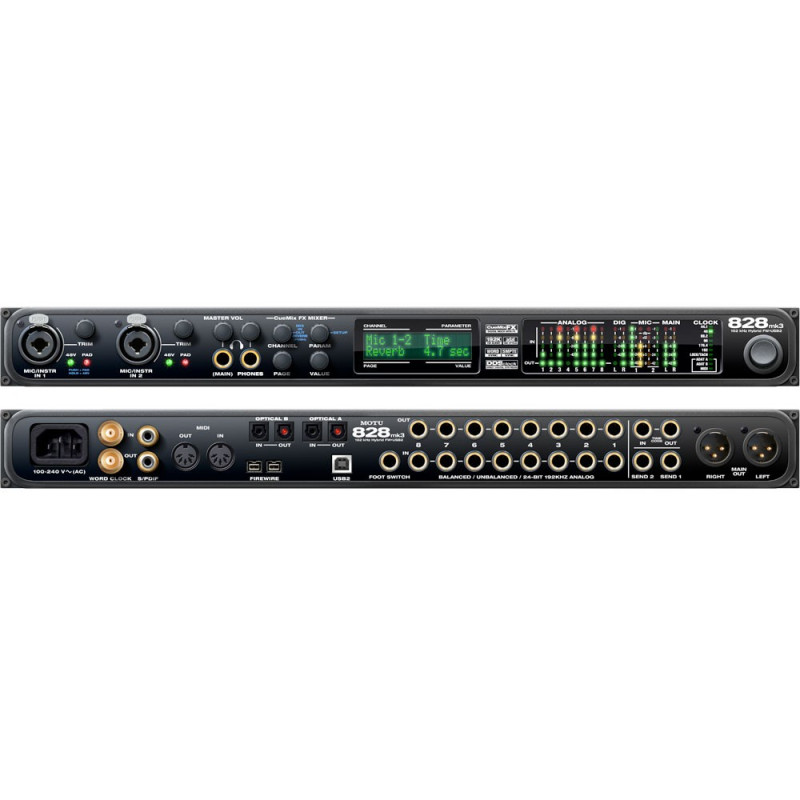

FireWire MOTU 828 mk3 FireWire

MOTU 828 mk3 – это самый передовой FireWire аудио интерфейс на сегодняшний день. Меню обладает набором инновационных характеристик, включая улучшенные стандартные характеристики, обеспечивающие превосходный звук и надежную производительность.

828mk3 предоставляет 10 каналов для чистой 192 kHz аналоговой записи и воспроизведения, а также 16 цифровых ADAT выходов/входов и стерео S/PDIF каналов. Расширьте свою систему, подсоединив дополнительные MOTU FireWire аудио интерфейсы, например MOTU 8pre.

MOTU 828 mk3 хорошо подходит для работы, как в студиях, так и на сцене, на базе компьютера или без него. В качестве интерфейса или же автономного микшера, 828mk3 имеет 28 отдельных входов и 30 отдельных выходов, включая выходы, выделенные под XLR и выходы для наушников на передней панели.

Подсоединяйте все ваши студийные компоненты, включая микрофоны, гитары, синтезаторы, клавиатуры, ударные установки, и даже эффект-процессоры звуковой платы. Записывайте, отслеживайте, и обрабатывайте вводимые данные, используя встроенный профессиональный цифровой микшер CueMix FX – без каких-либо задержек, и загрузки процессора. При записи гитары/микрофона на вводе срабатывает защита устройства от перегрузки и обеспечивает гейн в 12 dB выше установленного уровня для устранения клипинга и шумов.

Задайте необходимые вам параметры аппаратного микшера, отключите MOTU 828 mk3 от вашего компьютера и используйте его как автономный микшер с эффектами. Все параметры для микширования и эффектов могут быть настроены на передней жидкокристаллической панели с подсветкой. 828mk3 поддерживает работу в ОС Mac и Windows, и совместим с любым аудио программным обеспечением и хост приложениями на драйверах WDM/ASIO/Core Audio. Или вы можете использовать приложенное программное обеспечение с возможностями для 24-bit записи, монтажа и 32-bit микширования, процессинга и мастеринга на базе рабочей станции AudioDesk для пользователей Mac.

Два удобных входа для микрофона/гитары на передней панели оснащены высококачественными предусилителями, защитой от перегрузки и всем необходимым для записи микрофона или гитары с великолепным качеством звука. Каждый вход оснащен собственным 48V переключателем фантомного питания и 20 dB переключателем на пульте.

Предусилители дают усиление в 53 dB, которое может быть настроено с точностью до 1 dB при помощи фиксируемого цифрового енкодера. Поворачивая енкодер, вы увидите обратную связь, отображаемую в графическом и цифровом формате на передней LCD панели. Так что вы будете точно знать величину настраиваемого усиления. Аналоговая настройка усиления достаточно проста, в то время как цифровое управление обеспечивает точность настройки, и предоставляет возможность сохранять и повторно вызывать настройки панели.

Цифровая точность и аналоговое управление доступны на всех балансных, четвертьдюймовых (TRS) аналоговых входах на задней панели. Настройка уровня на аналоговых входах еще никогда не была такой удобной. Вы сможете точно настроить баланс между вашими аналоговыми входами при помощи программного обеспечения CueMix FX, и сохранить конфигурацию на диске для мгновенного вызова настроек. Вы можете создавать и сохранять столько конфигураций, сколько вам нужно.

Входы для микрофона/гитары снабжены аппаратным лимитером V-Limit™, который позволяет предотвратить цифровой клипинг при вводе перегруженных сигналов. При включенном лимитере V-Limit, сигналы с уровнем, превышающим +12 dB от установленного уровня (где срабатывает ограничение) проигрываются без искажений, возникших по причине цифрового клипинга.

Функция Soft Clip™ предоставляет дополнительную защиту на входах микрофонов/гитары. Функция срабатывает как раз перед клипингом и позволяет уменьшить различимые искажения.

Каждый вход для микрофона имеет соответствующий посыл на задней панели для подключения внешнего оборудования перед оцифровкой сигнала. Входы также могут быть использованы как возвраты.

828mk3 имеет возможности соединения с широким спектром студийного оборудования, которое включает в себя: микрофоны, гитары, клавиатуры, ударные установки, эффект-процессоры и многие другие.

В дополнение к двум предусилителям на входах передней панели, устройство 828mk3 имеет два независимых разъема для наушников со своими ручками громкости, одна из которых используется для управления MAIN XLR выходами на задней панели. Иначе говоря, ручка "Master Vol" может быть сконфигурирована для управления любой комбинацией выходов (аналоговых и/или цифровых). Например, вы сможете управлять мониторным выходом surround микс 5.1 или 7.1.

Гнездо для подключения наушников под ручкой громкости имеет аппаратное соединение с MAIN XLR выходами. Все входы и выходы являются дискретными. Например, использование микрофонного входа не подразумевает использование одного из TRS аналоговых входов/выходов. Даже второй разъем для наушников используется как независимый выход со своей ручкой громкости, но при этом также может быть использован для дублирования любой другой пары выходов.

Все аналоговые входы 828mk3 снабжены аналоговыми усилителями, с цифровым управлением, с помощью которых вы сможете производить настройки с точностью до 1 dB. Входы для микрофона/гитары могут регулироваться при помощи фиксируемых цифровых енкодеров, обеспечивающего обратную связь, отображаемую на передней LCD панели. Все аналоговые выходы, включая восемь аналоговых TRS входов, могут регулироваться при помощи программного обеспечения CueMix FX для пользователей ОС Mac и Windows. Это позволит вам точно установить ваши настройки для синхронизации, модулей эффектов, и широкого спектра аналоговых входов до оптимального уровня. Различные конфигурации настроек регулировки могут быть сохранены на диске для мгновенного вызова.

8 балансных (TRS) 24-bit аналоговых входов и выходов, так же как два главных XLR выхода и два предусилителя на входах функционируют с частотой дискретизации 192 kHz (в общем 10 аналоговых входов и выходов). Два optical IN/OUT обеспечивают 16 каналов ADAT с частотой 48 kHz, 8 S/MUX каналов с входами/выходами при частоте синхронизации 96 kHz, или два стерео соединения TOSLink при частоте не более 96 kHz. Соединения устанавливаются независимо, так что вы сможете сочетать и сопоставлять различные оптический форматы. RCA S/PDIF коннекторы также имеют независимые стерео цифровые входы/выходы.

Каждый вход для микрофона имеет соответствующий посыл на задней панели для подключения внешнего оборудования перед оцифровкой сигнала. Входы также могут быть использованы как возвраты. (Эти два специализированных посыла не обозначаются, как выходы в нижеприведенной таблице)

* Гнездо для подключения наушников под ручкой громкости имеет аппаратное соединение с главными XLR выходами. Другой разъем для наушников работает как независимая стереофоническая пара.

Два оптических соединения обеспечивают 16 каналов ADAT с частотой 48 kHz, 8 S/MUX каналов с входами/выходами при частоте синхронизации 96 kHz, или два стерео соединения TOSLink при частоте не более 96 kHz. Соединения устанавливаются независимо, так что вы сможете сочетать и сопоставлять различные оптический форматы.

Мощные мониторы могут быть подсоединены к выходам устройства 828mk3 и вы сможете аттенюировать выход с помощью программного обеспечения или управляя ручкой громкости на передней панели. С помощью главной ручки громкости вы сможете регулировать не только стерео картину: quad, 5.1, 7.1 , но даже определяемые пользователем конфигурации. С помощью ручки громкости вы можете также запрограммировать устройство 828mk3 для управления всеми 30 выходами.

828mk3 – это не только аудио интерфейс, но также 16- цифровой микшер, обеспечивающий функции эквалайзеров, компресии, и реверберации. 828mk3 подобно двум устройствам в одном: аудио интерфейс и 28 x 16 цифровой микшер. В самом деле, вы могли бы использовать устройство 828mk3, как полноценный цифровой микшер в форм-факторе 1 rack.

Функционируя либо как компьютерный интерфейс, либо как автономное устройство, 828mk3 обеспечивает цифровое микширование на базе программного обеспечения DSP и соответствующие результаты обработки: реверберацию, EQ и частотные преобразования для всех 28 входов. Вы сможете подсоединить все ваши инструменты, микшировать, обрабатывать и производить мониторинг через главные выходы устройства 828mk3 или разъемы для наушников.

Все входы/выходы маршрутизированы на аппаратный 16-шинный (8 стерео) цифровой микшер со встроенным DSP, поддерживающий 32-битные операции над числами с плавающей точкой. С помощью микшера вы сможете осуществлять эффект-процессинг без задержек на входах, выходах или шинах прямо в устройстве 828mk3, независимом от компьютера. Эффекты могут применяться при использовании 828mk3 в качестве автономного устройства (без компьютера), полноценного рэкового микшера.

Вы сможете осуществлять все настройки микшера на программируемой передней LCD панели с подсветкой. Вы также можете использовать программное обеспечение CueMix FX™ при работе в операционных системах Mac OS X, Windows XP и Windows Vista. CueMix обеспечивает экранный доступ к аппаратной среде микширования.

CueMix FX предоставляет вам функцию универсального графического управления вашими миксами.

CueMix FX – это совершенно новое программное обеспечение с внешним интерфейсом, заключающим в себе функции графического микширования, графического редактирования параметрического эквалайзера и удобный интерфейс с вкладками для быстрого доступа ко всем функциям для микширования, цифрового управления ручками и других установок 828mk3.

CueMix FX поддерживает работу с любым хост аудио программным приложениями для пользователей Mac или Windows. Вы сможете управлять всеми программными приложениями с помощью автоматизированной панели управления Mackie Control Universal Pro.

Три отдельных вкладки показывают разные входы, шины микса и выходы. Кликните кнопку "Focus" на любом канале или шине для редактирования фрагментов правой части окна, которое в свою очередь имеет отдельные вкладки для графического редактирования параметрического эквалайзера, компрессии и других эффектов. Каждая метка канала отображает графический эскиз кривых эквалайзера, установок компрессора и другие специфические параметры канала. Существует также секция для функций talkback и listenback.

Устройство 828mk3 поддерживает до восьми отдельных стерео миксов, назначенных на любые восемь цифровых или аналоговых пар выходов. Например, вы могли бы установить мониторные миксы для главных выходов и выходов для наушников, в то время как дополнительные стерео шины могут быть использованы для петель посыл/возврат на ревербератор или другие внешние устройства. Каждый микс может поддерживать все 28 входов (8 аналоговых TRS, 2 микрофона, 16 оптических ADAT и цифровой SPDIF)

Гибкая архитектура эффектов аудио интерфейса 828mk3 позволит вам применять эквалайзер и компрессию на каждом входе и выходе (в общем 58 каналов) с достаточным запасом DSP ресурсов для (по крайней мере) одной полосы частот параметрического эквалайзера и компрессии на каждом канале при частоте 48 kHz.

Каждый вход, выход и шина микса отправляет посыл на классический ревербератор, который возвращает реверберацию на шины микшера и выходы с выборочной точкой сплитирования для предотвращения обратной связи петель посыл/возврат.

Программное обеспечение CueMix FX предоставляет функции обратной связи Talkback и Listenback. Функция Talkback позволит инженеру в контрольной комнате временно заглушить аудио и разговаривать с музыкантами в общей комнате. И наоборот, функция Listenback позволит музыкантам разговаривать в контрольной комнате. Соответственно, для использования функции Talkback, вы можете установить специальный микрофон в контрольной комнате и подсоединить его к входу для микрофона на вашем устройстве 828mk3. Для использования функции Listenback, вам потребуется установить специальный микрофон в общей комнате для музыкантов и подсоединить его к другому входу для микрофона.

Два канала могут быть сгруппированы в один фэйдер для работы со стерео. Устройство имеет два режима стерео панорамирования: balance и width. Работа в режиме balance подобна обычной регулировке стерео баланса: один канал усиливается, а другой ослабляется. В режиме Width стерео превращается в моно путем смещения картин левого и правого каналов в центр.

Для управления стерео входами вы можете активизировать опциональный M/S декодер с ручкой для регулировки в режиме width и сменные программные входы.

Вы можете производить мониторинг активности сигналов на всех входах, шинах и выходах через окно измерений. Дополнительно к измерителям отдельных каналов, измеритель высокого разрешения и индикатор активности шины выхода, соответствующие данному каналу, могут отображаться в отдельном окне.

Доступ к встроенным эффектам обеспечивается через вкладки эквалайзера, компрессии и реверберации. Эффекты достигаются за счет аппаратно встроенного DSP процессора, не загружая при этом процессор хост-компьютера. Вы можете использовать эффекты даже при неподсоединенном компьютере.

Специальная вкладка позволит вам редактировать настройки одного канала на графическом дисплее высокого разрешения. Вы также сможете редактировать настройки эквалайзера и динамиков всех каналов на одной линии (в каждом рядом каналов), где вы сможете параллельно сравнивать критические настройки, как показано ниже.

Все функции микширования, описанные на этих страницах, доступны во время автономной работы, и ко всем из них вы можете получить доступ на передней LCD панели. Это означает, что вы можете программировать ваши миксы с помощью программного обеспечения CueMix FX в студии, а затем использовать интерфейс 828mk3, как независимый цифровой микшер. Вы сможете настраивать ваш микс с помощью передней панели даже в полевых условиях.

Применяйте четкую, детализированную реверберацию с несколькими типами пространств, тремя независимыми частотными диапазонами и длиой н «хвоста» до 60 секунд.

Классический ревербератор 828mk3 обеспечивает пять разных типов пространств, три частотных диапазона с настраиваемыми точками кроссовера, полочным фильтром и длиной «хвоста» до 60 секунд.

Каждый вход, выход и шина микса отправляет посыл на классический ревербератор, который возвращает реверберацию на шины микшера и выходы с выборочной точкой

Эквалайзер 828mk3 смоделирован по примеру британской консольных эквалайзеров, знаменитых своей «музыкальностью». Эквалайзер имеет high pass фильтр, low pass фильтр, два полочных или параметрических фильтра и пять параметрических диапазонов.

Секция эквалайзера устройства 828mk3 имеет 7-ми полосные параметрические эквалайзеры, смоделированные по примеру британских аналоговых консольных эквалайзеров, каждый из которых имеет 4 стиля фильтров (gain/Q profiles) для эффективного работы с широким спектром аудио материала. LP и HP фильтры также имеют крутизну среза от 6 до36 dB на октаву.

Вы можете регулировать настройки эквалайзера графически: перетаскивая точки контроля с большого графика во вкладку эквалайзера, как показано выше, или используя ручки для настройки диапазона для каждой канальной полосы.

Гибкая динамическая обработка интерфейса 828mk3 включает в себя высококачественный традиционный компрессор, и усилитель, смоделированный на примере легендарного оптического процессора LA-2A™.

Устройство 828mk3 обеспечивает традиционный компрессор с функциями стандартного управления: THRESHOLD, RATIO, ATTACK, RELEASE.

В окне компрессора CueMix FX вы можете видеть и назначать значения порогов, и наблюдать изменения в реальном времени.

828mk3 Leveler™– это точная модель легендарного оптического усилителя Teletronix LA-2A, известного своими уникальными продуманными характеристиками автоматического контроля усиления (AGC).

Традиционная компрессия и лимитирование здесь неприменимы: основной элемент устройства - это оптрон T4, фотоэлектрическое устройство с автоматической регулировкой (в зависимости от сигнала). Устройство позволяет оптическим компрессорам нормализовать практически любой аудио материал, от вокала до бас-гитары и полностью программных миксов, без нарушения динамики.

828mk3 Leveler™ является точной копией модели LA-2A, при использовании встроенной функции DSP, поддерживающий 32-битные операции над числами с плавающей точкой. Устройство имеет те же средства управления на передней панели, что и модель LA-2A: ручки для уменьшения усиления и его увеличения, а также кнопки лимитера/компрессора.

828mk3 использует сверхточный Direct Digital Synthesis (прямой цифровой синтез) для внутреннего тайминга и внешней синхронизации word clock или источников SMPTE тайм-кода, без необходимости в дополнительном синхронизаторе.

Устройство оснащено функцией Direct Digital Synthesis™ (DDS), механизмом фазовой автоподстройки частоты на базе DSP и высокочастотным генератором тактовых импульсов частоты, который характируется низким джитером. (гораздо ниже минимального уровня шума), даже когда 828mk3 подключен к внешнему источнику тактовой частоты через word clock или SMPTE тайм-код. Эта технология обеспечивает самый высокопроизводительный и экономичный цифровой аудио тайминг на сегодняшний день. С помощью функции DDS вы сможете поддерживать стабильный тайминг, даже во время подключения ко входящим источникам тактовой частоты, которые имеют более высокий джитер, чем само устройство 828mk3.

Вы можете синхронизировать вашу систему 828mk3 с SMPTE тайм-кодом, без выделенного синхронизатора, через четвертьдюймовый входной SMPTE разъем. Выходной разъем SMPTE также генерирует тайм-код. 828mk3 обеспечивает механизм автоподстройки на базе DSP, наряду с мощными фильтрами, обеспечивающими быструю блокировку и точность sub-frame.

Приложенное программное обеспечение SMPTE Console™ (для пользователей Mac OS X, Windows XP и Windows Vista) предоставляет полный набор инструментов для генерирования SMPTE кода генерирования SMPTE для распределения данных, регенерирования и подчинения других устройств компьютеру. Подобно CueMix DSP, функции синхронизации подходят для любых платформ и являются совместимыми с со всеми программами аудио секвенсоров, которые поддерживают протокол ASIO2.

828mk3 включает 16-канальный MIDI-интерфейс, обеспечивающий синхронизацию с поддерживающей программой сточностью до эмпла. Подключите MIDI-клавиатуру, звуовой модуль ли органы управления — и вы готовы к работе. Шнур FireWire поддерживает и MIDI, и аудио, поэтому вам не приходится подключать для MIDI отдельный USB-шнур.

Расширяйте вашу систему 828mk3 и работайте с любимым аудио программным обеспечением.

Также как и другие FireWire интерфейсы от MOTU, 828mk3 имеет два FireWire разъема, так что вы сможете последовательно подключить устройство к другим аудио FireWire интерфейсам или устройствам.

828mk3 полностью совместим с 8pre, интерфейсом MOTU в 1 rack, который добавляет 8 микрофонных предусилителей на входах устройства 828mk3. Так как 8pre подсоединяется посредством оптического ADAT соединения, его входы для микрофона полностью интегрированы во встроенный цифровой микшер CueMix FX.

К устройству 828mk3 прилагается ПО CueMix FX и драйверы для пользователей Mac (OS X) и Windows (XP and Vista) для совместимости любых платформ с аудио программным обеспечением через WDM/ASIO/Core Audio драйверы.

828mk3 включает в себя ПО AudioDesk®, программное обеспечение для рабочих станций для пользователей Mac OS X с функциями 24-bit записи и редактирования, а также 32-bit микширования, процессинга и мастеринга.

• CueMix FX™ - гибкий с 28 входами/16 шинный микшер со свроенными DSP эффектами, включая реверберацию с посылами/возвратами, эквалайзером и компрессией на каждом входе и выходе.
• 28 входов / 30 выходов (при частоте 44.1/48 kHz) – не предполагает совместного использования каналов 828mk3; входов для микрофонов, S/PDIF I/O, выходов для наушников и все главные выходы работают как отдельные каналы.
• Контроль передней панели – доступ к настройкам микса устройства 828mk на передней панели.
• Автономная работа - программируйте ваши миксы в студии и работайте с ними где угодно – нет необходимости в компьютере.. Нужно настроить микс? Делайте это в полевых условиях с помощью средств управления на передней LCD панели.
• Множественные миксы CueMix DSP-создавайте различные миксы управления для главных выводов и наушников. Или добавляйте лупы посыл/возврат для внешнего оборудования – без задержек.
• Два combo разъема на передней панели имеют гитарные входы hi-Z 1/4‛ или low-Z XLR микрофонный вход для фантомного питания, клавишную панель и возможности мощного усиления.
• Посылы для микрофона/гитары – подсоедините ваше любимые внешние устройства: эквалайзер, предусилитель, ревербератор или другие процессоры к двум входам микрофона/гитары до оцифровки сигнала.
• Защита от клиппинга на входах для микрофона/гитары - При включенном лимитере V-Limit, сигналы с уровнем, превышающим +12 dB от установленного уровня (где срабатывает ограничение) проигрываются без искажений, возникших по причине цифрового клиппинга.
• Восемь аналоговых 24-bit 192kHz входов и выходов на балансные/небалансные 1/4" TRS разъемы
• Цифровая точность - Точная цифровая настройка с аналоговым удобством на всех аналоговых входах (входах для микрофона/гитары + четвертьдюймовых TRS входах) обеспечивает точность до 1 dB инкремента. Сохраните ввод готовых настроек для моментального запоминания.
• Гибкие оптические входы/выходы - 16 каналов для соединения посредством лучевой трубки ADAT, 8 каналов SMUX (96 kHz) или две пары стерео TOSLink. Микшируйте и подбирайте подходящие форматы ваших миксов.
• Точная до сэмпла MIDI-система -подключите MIDI-контроллер и/или звуковой модуль, при этом не требуется отдельный интерфейс. MIDI-входы и выходы соотносятся с поддерживающей программой с точностью до сэмпла.
• Устройство может быть расширено - добавьте дополнительные интерфейсы для большего количества входов/выходов
• Отдельные XLR главные выходы и разъемы для наушников с независимой регулировкой громкости на передней панели.
• Стерео S/PDIF входы/выходы 24-bit 96kHz
• Синхронизация слов входов и выходов
• SMPTE входы и выходы
• В комплект входят драйверы для Mac & PC, в том числе ASIO, WDM, Wave, GSIF, Core Audio, и Core MIDI. Поддерживает все наиболее распространенные аудио программные продукты Macintosh и Windows.
• 100% совместимость с хостовой обработкой эффектов в современных популярных аудио программах.
• Включает AudioDesk полностью готовое к работе программное обеспечение с точностью до сэмпла для рабочих станций Macintosh с записью, редактированием, микшированием, обработкой 32-битных эффектов в реальном времени и синхронизация с точностью до сэмпла.
• Plug-and-play работа через FireWire порты на вашем Mac или PC
• Ручка громкости на передней панели. Доступны типы установок в режиме Stereo, Quad, 6.1, 7.1 и программируемые пользователем surround monitoring
• Два разъема для наушников на передней панели с независимой регулировкой громкости.
• Контрольные устройства на передней панели для всех аналоговых, цифровых и MIDI входов и выходов, плюс светодиоды счетчиков синхронизации SMPTE и блокировки.
• Специальные светодиоды состояния счетчика на передней панели.
• Международные автоматически переключаемый источник электропитания. 100-240V, 50-60 Hz.
