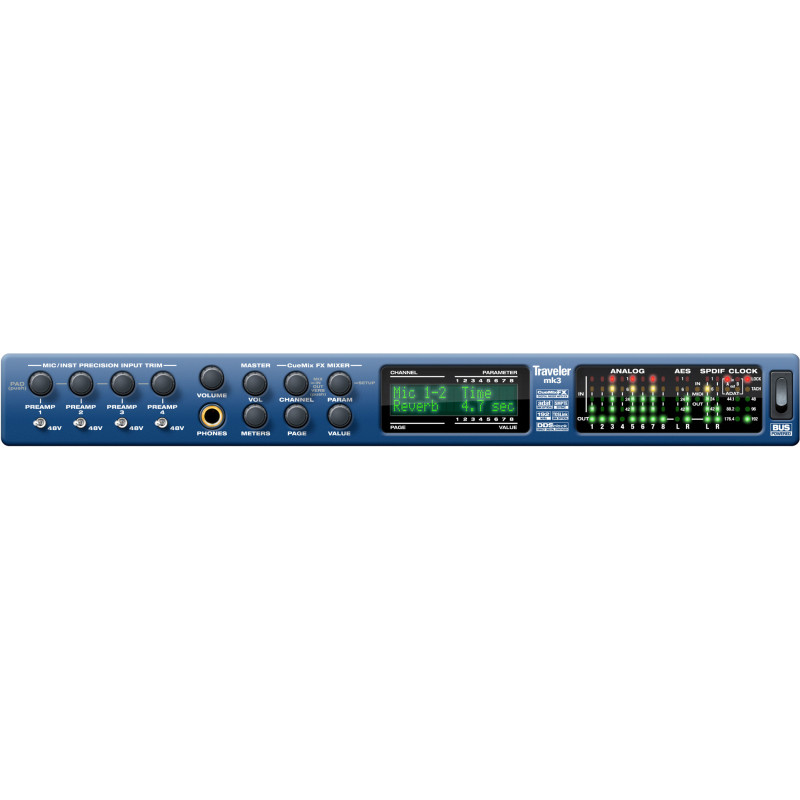

FireWire MOTU Traveler mkIII FireWire

Аудиоинтерфейс MOTU Traveler mk3 FireWire предназначен для "мобильной" звукозаписи. Устройство имеет четыре высококачественных микрофонных входа, может получать питание и от компьютера и от батарей, поддерживает DSP микширование и эффекты.

MOTU Traveler mk3 FireWire предоставляет 8 каналов для чистой 192 kHz аналоговой записи и воспроизведения, а также 20 цифровых ADAT выходов/входов, AES/EBU и стерео S/PDIF каналов. Расширьте возможности вашей системы, подсоединив дополнительные FireWire аудио интерфейсы MOTU, например MOTU 8pre.

Traveler-mk3хорошо подходит для работы, как в студиях, так и на сцене, на базе компьютера или без него. В качестве интерфейса или же автономного микшера, Traveler-mk3 имеет 28 отдельных входов и 30 отдельных выходов, включая четыре XLR/четвертьдюймовых «комбо» аналоговых входа для гитары/микрофона с предусилителями, индивидуальными переключателями фантомного питания 48V и элементы управления Digital Precision Trim™, которые настраиваются непосредственно на передней панели или в CueMix FX™.

Подсоединяйте все ваши студийные компоненты, включая микрофоны, гитары, синтезаторы, клавиатуры, ударные установки, и даже и процессоры эффектов. Записывайте, отслеживайте и обрабатывайте вводимые данные, используя встроенный профессиональный цифровой микшер CueMix FX – без каких-либо задержек, и загрузки процессора. Применяйте аппаратные DSP эффекты к входам, выходам и шинам независимо от компьютера.

Добавьте Classic Reverb™ с длиной до 60 секунд. Далее обработайте ваш звук с помощью 7-полосного параметрического эквалайзера, типы фильтров которого тщательно смоделированы по примеру британских консольных эквалайзеров. Выберите одну из двух форм компрессии: традиционный компрессор или Leveler™, точная модель легендарного LA-2A™ оптического компрессора, обеспечивающего винтажное звучание и автоматический контроль усиления. При записи гитары/микрофона на вводе срабатывает защита устройства от перегрузки и обеспечивает гейн в 12 dB выше установленного уровня для устранения клипинга и шумов.

Задайте необходимые вам параметры аппаратного микшера, отключите Traveler-mk3 от вашего компьютера, снимите рэковые крепления и используйте его как автономный микшер с эффектами. Traveler легко помещается в рюкзак и по размерам сопоставим с ноутбуком. Все параметры для микширования и эффектов могут быть настроены на передней жидкокристаллической панели с подсветкой.

Traveler-mk3 поддерживает работу в ОС Mac и Windows, и совместим с любым аудио программным обеспечением и хост приложениями на драйверах WDM/ASIO/Core Audio. Или вы можете использовать приложенное программное обеспечение с возможностями для 24-bit записи, монтажа и 32-bit микширования, процессинга и мастеринга на базе рабочей станции AudioDesk для пользователей Mac..

Каждый вход для конденсаторных микрофонов имеет собственный переключатель фантомного питания 48V.

Четыре 24-bit 192 kH входа для микрофона/гитары на передней панели оснащены высококачественными предусилителями, защитой от перегрузки и всем необходимым для записи микрофона или гитары с великолепным качеством звука. Каждый из входов предоставляет возможность подключения как XLR так и четвертьдюймового джека.

Предусилители дают усиление в 53 dB, которое может быть настроено с точностью до 1 dB при помощи фиксируемого цифрового енкодера. Поворачивая енкодер, вы увидите обратную связь, отображаемую в графическом и цифровом формате на передней LCD панели. Так что вы будете точно знать величину настраиваемого усиления. Нажмите на енкодер чтобы включить или выключить 20 dB pad. Настройка усиления аналогового типа достаточно проста, в то время как цифровое управление обеспечивает точность настройки, и предоставляет возможность сохранять и повторно вызывать настройки панели.

Все четыре входа для микрофона/гитары снабжены аппаратным лимитером V-Limit™, который позволяет предотвратить цифровой клипинг. При включенном лимитере V-Limit, сигналы с уровнем, превышающим +12 dB от установленного уровня (где срабатывает ограничение) проигрываются без искажений, возникших по причине цифрового клипинга.

Функция Soft Clip™ предоставляет дополнительную защиту на входах микрофонов/гитары. Функция срабатывает как раз перед клипингом и позволяет уменьшить различимые искажения.

Traveler-mk3 имеет возможности соединения с широким спектром студийного оборудования, которое включает в себя: микрофоны, гитары, синтезаторы, клавиатуры, ударные установки, эффект-процессоры и многое другое.

Восемь балансных (TRS) 24-bit аналоговых выходов, четыре аналоговых входа и четыре предусилителя функционируют с частотой дискретизации до 192 kHz. Два оптических соединения обеспечивают 16 каналов ADAT с частотой 48 kHz, 8 S/MUX каналов с входами/выходами при частоте синхронизации 96 kHz, или два стерео соединения TOSLink при частоте не более 96 kHz. Соединения устанавливаются независимо, так что вы сможете сочетать и сопоставлять различные оптические форматы. RCA S/PDIF и XLR AES/EBU коннекторы обеспечивают другие независимые цифровые стерео входы/выходы.

* Выход на наушники может использоваться в качестве независимой стереофонической пары, или дублировать любую пару выходов Traveler-mk3.

Студийные звуковые мониторы могут быть подсоединены к выходам устройства Traveler-mk3 и вы сможете аттенюировать выход с помощью программного обеспечения или управляя ручкой громкости на передней панели. С помощью главной ручки громкости вы сможете регулировать не только стерео картину, quad, 5.1, 7.1 , но даже определяемые пользователем конфигурации. С помощью ручки громкости вы можете также запрограммировать устройство Traveler-mk3для управления всеми 30 выходами.

Traveler-mk3 – это не только аудио интерфейс, но также 16-канальный цифровой микшер, обеспечивающий функции эквалайзеров, компресии, и реверберации.

Traveler-mk3 объединяет два устройства в одном: аудио интерфейс и 28 x 16 цифровой микшер. Фактически, вы могли бы использовать устройство Traveler-mk3, как портативный цифровой микшер в мобильном форм-факторе.

Функционируя либо как компьютерный интерфейс, либо как автономное устройство, Traveler-mk3 обеспечивает цифровое микширование на базе DSP с эффектами (реверберация, EQ и компрессия) для всех 28 входов. Вы сможете подсоединить все ваши инструменты, микшировать, обрабатывать и производить мониторинг через главные выходы устройства Traveler-mk3 или разъемы для наушников.

Все входы/выходы маршрутизированы на аппаратный 16-шинный (8 стерео) цифровой микшер со встроенным DSP, поддерживающий 32-битные операции над числами с плавающей запятой. С помощью микшера вы сможете осуществлять эффект-процессинг без задержек на входах, выходах или шинах прямо в устройстве Traveler-mk3, независимо от компьютера. Эффекты могут применяться при использовании Traveler-mk3 в качестве автономного устройства (без компьютера), полноценного рэкового микшера. Входные сигналы для компьютера могут быть записаны без эффектов, а в мониторной шине звучать с эффектами (например, для музыкантов во время записи).

Вы сможете осуществлять все настройки микшера на программируемой передней LCD панели с подсветкой. Вы также можете использовать программное обеспечение CueMix FX™ при работе в операционных системах Mac OS X, Windows XP и Windows Vista. CueMix обеспечивает экранный доступ к аппаратной среде микширования.

CueMix FX предоставляет вам функцию универсального графического управления вашими миксами.

CueMix FX – это совершенно новое программное обеспечение с внешним интерфейсом, заключающим в себе функции графического микширования, графического редактирования параметрического эквалайзера и удобный интерфейс с вкладками для быстрого доступа ко всем функциям для микширования, цифрового управления ручками и других установок Traveler-mk3

CueMix FX поддерживает работу с любым хост аудио программным приложениями для пользователей Mac или Windows. Вы сможете управлять всеми программными приложениями с помощью автоматизированной панели управления Mackie Control Universal Pro.

Три отдельных вкладки показывают разные входы, шины микса и выходы. Кликните кнопку "Focus" на любом канале или шине для редактирования фрагментов правой части окна, которое в свою очередь имеет отдельные вкладки для графического редактирования параметрического эквалайзера, компрессии и других эффектов. Каждая метка канала отображает графический эскиз кривых эквалайзера, установок компрессора и другие специфические параметры канала. Существует также секция для функций talkback и listenback.

Устройство Traveler-mk3 поддерживает до восьми отдельных стерео миксов, назначенных на любые восемь цифровых или аналоговых пар выходов. Например, вы могли бы установить мониторные миксы для главных выходов и выходов для наушников, в то время как дополнительные стерео шины могут быть использованы для петель посыл/возврат на ревербератор или другие внешние устройства. Каждый микс может поддерживать все входы.

Гибкая архитектура эффектов аудио интерфейса Traveler-mk3позволит вам применять эквалайзер и компрессию на каждом входе и выходе (до 58 каналов, в зависимости от аудиоинтерфейса) с достаточным запасом DSP ресурсов для (по крайней мере) одной полосы частот параметрического эквалайзера и компрессии на каждом канале при частоте 48 kHz.

Каждый вход, выход и шина микса отправляет посыл на классический ревербератор, который возвращает реверберацию на шины микшера и выходы с выборочной точкой сплитирования для предотвращения обратной связи петель посыл/возврат.

Программное обеспечение CueMix FX предоставляет функции обратной связи Talkback и Listenback. Функция Talkback позволит инженеру в контрольной комнате временно заглушить аудио и разговаривать с музыкантами в общей комнате. И наоборот, функция Listenback позволит музыкантам разговаривать в контрольной комнате. Соответственно, для использования функции Talkback, вы можете установить специальный микрофон в контрольной комнате и подсоединить его к микрофонному входу на вашем устройстве Traveler-mk3. Для использования функции Listenback, вам потребуется установить специальный микрофон в общей комнате для музыкантов и подсоединить его к одному из микрофонных входов.

Два канала могут быть сгруппированы в один фэйдер для работы со стерео. Устройство имеет два режима стерео панорамирования: balance и width. Работа в режиме balance подобна обычной регулировке стерео баланса: один канал усиливается, а другой ослабляется. В режиме Width стерео превращается в моно путем смещения картин левого и правого каналов в центр.

Для управления стерео входами вы можете активизировать опциональный M/S декодер с ручкой для регулировки в режиме width и сменные программные входы.

Вы можете производить мониторинг активности сигналов на всех входах, шинах и выходах через окно измерений. Дополнительно к измерителям отдельных каналов, измеритель высокого разрешения и индикатор активности шины выхода, соответствующие данному каналу, могут отображаться в отдельном окне.

Доступ к встроенным эффектам обеспечивается через вкладки эквалайзера, компрессии и реверберации. Эффекты достигаются за счет аппаратно встроенного DSP процессора, не загружая при этом процессор хост-компьютера. Вы можете использовать эффекты даже при неподсоединенном компьютере.

Специальная вкладка позволит вам редактировать настройки одного канала на графическом дисплее высокого разрешения. Вы также сможете редактировать настройки эквалайзера и динамиков всех каналов на одной линии (каналы расположены рядом), где вы сможете параллельно сравнивать критические настройки, как показано ниже.

CueMix FX предоставляет дополнительный FFT дисплей, который накладывается на кривые графического эквалайзера в режиме реального времени, что позволяет не только слышать но и видеть эффект от настроек эквалайзера.

CueMix FX обеспечивает отображение спектрограммы в виде «водопада» в реальном времени, что обеспечивает наиболее полную и детальную информацию о частотных составляющих сигнала или микса. Вы можете расширить окно спектрограммы до размеров окна CueMix FX. Также вы можете объединить спектрограмму с FFT дисплеем и эквалайзером в одном окне, или просматривать каждое из окон в отдельности одновременно.

Все функции микширования, описанные на этих страницах, (кроме анализатора сигнала, упомянутого выше) доступны во время автономной работы, и ко всем из них вы можете получить доступ на передней LCD панели. Это означает, что вы можете программировать ваши миксы с помощью программного обеспечения CueMix FX в студии, а затем использовать интерфейс Traveler-mk3, как независимый цифровой микшер. Вы сможете настраивать ваш микс с помощью передней панели даже в полевых условиях.

Классический ревербератор Traveler-mk3обеспечивает пять разных типов пространств, три частотных диапазона с настраиваемыми точками кроссовера, полочным фильтром и длиной «хвоста» до 60 секунд.

Каждый вход, выход и шина микса отправляет посыл на классический ревербератор, который возвращает реверберацию на шины микшера и выходы с выборочной точкой.

Секция эквалайзера устройства Traveler-mk3 имеет 7-ми полосные параметрические эквалайзеры, смоделированные по примеру британских аналоговых консольных эквалайзеров, каждый из которых имеет 4 стиля фильтров (gain/Q profiles) для эффективной работы с широким спектром аудио материала. LP и HP фильтры также имеют крутизну среза от 6 до36 dB на октаву.

Вы можете регулировать настройки эквалайзера графически: перетаскивая точки контроля с большого графика во вкладку эквалайзера, как показано выше, или используя ручки для настройки диапазона для каждой канальной полосы.

Гибкая динамическая обработка интерфейса Traveler-mk3 включает в себя высококачественный традиционный компрессор, и усилитель, смоделированный на примере легендарного оптического процессора LA-2A™.

CueMix FX обеспечивает традиционный компрессор с функциями стандартного управления: THRESHOLD, RATIO, ATTACK, RELEASE.

В окне компрессора CueMix FX вы можете видеть и назначать значения порогов, и наблюдать изменения в реальном времени.

CueMix FX Leveler™– это точная модель легендарного оптического усилителя Teletronix LA-2A, известного своими уникальными продуманными характеристиками автоматического контроля усиления (AGC).

Традиционная компрессия и лимитирование здесь неприменимы: основной элемент устройства LA-2A - это оптрон T4, фотоэлектрическое устройство с автоматической регулировкой (в зависимости от амплитуды сигнала). Устройство позволяет оптическим компрессорам нормализовать практически любой аудио материал, от вокала до бас-гитары и полностью программных миксов, без нарушения динамики.

Leveler™ является точной копией модели LA-2A, при использовании встроенной функции DSP, поддерживающий 32-битные операции над числами с плавающей запятой. Устройство имеет те же средства управления на передней панели, что и модель LA-2A: ручки для уменьшения усиления и его увеличения, а также кнопки лимитера/компрессора.

Traveler-mk3 использует сверхточный прямой цифровой синтез (Direct Digital Synthesis) для внутреннего тайминга и внешней синхронизации word clock или источников SMPTE тайм-кода, без необходимости в дополнительном синхронизаторе.

Устройство оснащено функцией Direct Digital Synthesis™ (DDS), механизмом фазовой автоподстройки частоты на базе DSP и высокочастотным генератором тактовых импульсов частоты, который характируется низким джитером. (гораздо ниже минимального уровня шума), даже когда Traveler-mk3подключен к внешнему источнику тактовой частоты через word clock или SMPTE тайм-код. Эта технология обеспечивает самый высокопроизводительный и экономичный цифровой аудио тайминг на сегодняшний день. С помощью функции DDS вы сможете поддерживать стабильный тайминг, даже во время подключения ко входящим источникам тактовой частоты, которые имеют более высокий джитер, чем само устройство Traveler-mk3.

Вы можете синхронизировать вашу систему Traveler-mk3с SMPTE тайм-кодом, без выделенного синхронизатора, через аналоговый входной разъем. Traveler-mk3 обеспечивает механизм автоподстройки на базе DSP, наряду с мощными фильтрами, обеспечивающими быструю блокировку и точность sub-frame. Поддержка MIDI Time Code (MTC) позволяет Apple Logic Pro и другому MTC-совместимому программному обеспечению для Mac синхронизировать тайм-код через MTC без дополнительного синхронизатора. Хост приложения для Mac и Windows, которые поддерживают протоколы Core Audio или ASIO2 могут синхронизировать тайм-код с Traveler-mk3.

Приложенное программное обеспечение MOTU SMPTE Console™ (для пользователей Mac OS X, Windows XP и Windows Vista) предоставляет полный набор инструментов для генерирования SMPTE кода для распределения данных, регенерирования и подчинения других устройств компьютеру. Подобно CueMix FX, функции синхронизации подходят для любых платформ и являются совместимыми с со всеми программами аудио секвенсоров, которые поддерживают протокол ASIO2.

Traveler-mk3 включает 16-канальный MIDI-интерфейс, обеспечивающий синхронизацию с поддерживающей программой сточностью до сэмпла. Подключите MIDI-клавиатуру, звуовой модуль или контрольную панель — и вы готовы к работе. Шнур FireWire поддерживает и MIDI, и аудио, поэтому вам не приходится подключать для MIDI отдельный USB-шнур.

Traveler-mk3 предоставляет возможности для удаленной записи и микширования.

Запрограммировав микс в студии, вы можете отключить Traveler-mk3 от компьютера, снять рэковые крепления и взять его с собой в качестве портативного аудиоинтерфейса для ноутбука или отдельный микшер с эффектами с питанием от батареи.

Traveler-mk3 может получать питание от шины FireWire, при соединении с компьютером или ноутбуком., не требуя дополнительных источников питания. Поместите ваш Traveler-mk3 в рюкзак вместе с ноутбуком, микрофоном и гитарой и отправляйтесь в самые отдаленные уголки, туда, где вас посетит вдохновение.

Если вы не хотите расходовать батареи ноутбука, Traveler-m3 может использовать стандартные батареи. Батареи (приобретаются отдельно) обеспечивают множество часов записи вне студии.

Traveler-mk3 имеет в комплекте адаптер питания. Это может потребоваться например, при живых выступлениях и в качестве автономного микшера.

Расширяйте вашу систему Traveler-mk3 и работайте с любимым аудио программным обеспечением.

Также как и другие FireWire интерфейсы от MOTU, Traveler-mk3 имеет два FireWire разъема, так что вы сможете последовательно подключить устройство к другим аудио FireWire интерфейсам или устройствам.

Traveler-mk3 полностью совместим с 8pre, интерфейсом MOTU в 1 rack, который добавляет 8 микрофонных предусилителей на входах устройства Traveler-mk3. Так как 8pre подсоединяется посредством оптического ADAT соединения, его входы для микрофона полностью интегрированы во встроенный цифровой микшер CueMix FX.

К устройству Traveler-mk3 прилагается ПО CueMix FX и драйверы для пользователей Mac (OS X) и Windows (XP and Vista) для совместимости любых платформ с аудио программным обеспечением через WDM/ASIO/Core Audio драйверы.

Traveler-mk3включает в себя AudioDesk®, программное обеспечение для рабочих станций для пользователей Mac OS X с функциями 24-bit записи и редактирования, а также 32-bit микширования, процессинга и мастеринга.

• Легкий и прочный корпус.
• Компактные размеры (37,5 см x 23 см) — легко помещается в рюкзак, портфель или сумку для ноутбука.
• Питание от компьютера* — не требуется дополнительных источников питания.
• Питание от батареи — стандартный набор батарей (приобретается отдельно) может использоваться для выездных сессий звукозаписи и автономной работы в качестве цифрового микшера.
• 28 входов / 30 выходов (при 44.1/48 kHz) — не предполагает совместного использования каналов. Все входы для микрофонов аналоговые TRS, AES/EBU, RCA S/PDIF и выходы на наушники Traveler-mk3 работают как отдельные каналы.
• Два combo разъема на передней панели обеспечивают hi-Z 1/4‛ вход для гитары или low-Z XLR микрофонный вход с фантомным питанием.
• Защита от клиппинга на входах - При включенном лимитере V-Limit, сигналы с уровнем, превышающим +12 dB от установленного уровня (где срабатывает ограничение) проигрываются без искажений, возникших по причине цифрового клиппинга.
• Индивидуальное фантомное питание 48V для каждого из микрофонных входов.
• Четыре 24-bit 192kHz аналоговых входа и восемь аналоговых выходов на балансные/небалансные 1/4" TRS.
• Цифровая точность - Точная цифровая настройка с аналоговым удобством на всех аналоговых входах (входах для микрофона/гитары + четвертьдюймовых TRS входах) обеспечивает точность регулировки до 1 dB. Сохраните ввод готовых настроек для моментального запоминания.
• Запись с высоким разрешением — все аналоговые входы Traveler-mk3 могут работать с частотой дискретизации до 192kHz.
• Гибкие оптические входы/выходы - 16 каналов для соединения посредством оптического кабеля ADAT, 8 каналов SMUX (96 kHz) или две пары стерео TOSLink. Микшируйте и подбирайте подходящие форматы ваших миксов.
• CueMix FX™ - гибкий с 28 входами/16 шинный микшер со встроенными DSP эффектами, включая реверберацию, с посылами/возвратами, эквалайзером и компрессией на каждом входе и выходе.
• Множественные миксы CueMix FX-создавайте различные миксы для главных выводов и наушников. Или добавляйте лупы посыл/возврат для внешнего оборудования – без задержек.
• Усовершенствованный анализ аудио сигнала — приложение CueMix FX обеспечивает отображение FFT и спектрограммы «водопад» в реальном времени для визуального анализа отдельных сигналов и микса в целом.
• Управление с помощью передней панели – доступ к любым настройкам микса устройства Traveler-mk3 на передней панели.
• Автономная работа - программируйте ваши миксы в студии и работайте с ними где угодно – нет необходимости в компьютере. Нужно настроить микс? Делайте это в полевых условиях с помощью средств управления на передней LCD панели.
• Точная до сэмпла MIDI-система -подключите MIDI-контроллер и/или звуковой модуль, при этом не требуется отдельный интерфейс. MIDI-входы и выходы соотносятся с поддерживающей программой с точностью до сэмпла.
• Устройство может быть расширено - добавьте дополнительные интерфейсы для большего количества входов/выходов
• Совместим с микрофонным предусилителем 8pre— подключите 8pre по ADAT и получите 8 дополнительных микрофонных входов с частотой дискретизации до 96 kHz, полностью интегрированных в среду микширования Traveler-mk3 CueMix FX.
• Восемь 24-bit 192kHz выходов на балансные/небалансные 1/4" TRS разъемы
• Выход на наушники с регулятором уровня на передней панели.
• Стерео 24-bit 96kHz AES/EBU входы/выходы.
• Стерео 24-bit 96kHz S/PDIF входы/выходы.
• Word clock вход и выход.
• Встроенная синхронизация SMPTE тайм-кода. Позволяет непосредственно синхронизировать тайм код Digital Performer, Logic, Cubase, Nuendo и других совместимых хост-приложений с тайм-кодом без дополнительного синхронизатора.
• Plug-and-play работа через FireWire порты на вашем Mac или PC
• В комплект входят драйверы для Mac OS X и Windows XP/Vista, в том числе ASIO, WDM, Core Audio и Core MIDI.
• Поддерживает все наиболее распространенные аудио программные продукты Macintosh и Windows.
• 100% совместимость с хостовой обработкой эффектов в современных популярных аудио программах.
• Включает AudioDesk, полностью готовое к работе программное обеспечение с точностью до сэмпла для рабочих станций Macintosh с записью, редактированием, микшированием, обработкой 32-битных эффектов в реальном времени и синхронизация с точностью до сэмпла.
• Plug-and-play подключение к Mac или PC через FireWire — два порта FireWire 400 позволяют последовательное подключение без хаба. Работает с подключением FireWire 800 через адаптер или кабель FW400-to-800.
• Ручка громкости на передней панели. Доступны типы установок в режиме Stereo, Quad, 6.1, 7.1 и программируемые пользователем surround monitoring
• Индикаторы активности на передней панели для всех аналоговых, цифровых и MIDI входов/выходов, а также индикаторы SMPTE sync, tach и lock.
• Полноценное измерение уровней —LCD экран на передней панели отображает вертикальные уровни для целых банков (8 каналов одновременно) или горизонтальные для отдельных каналов. Банки для измерений доступны с помощью отдельного регулятора METERS на передней панели.
• Отдельные clock status индикаторы на передней панели.

*Требуется 6-pin FireWire порт.
