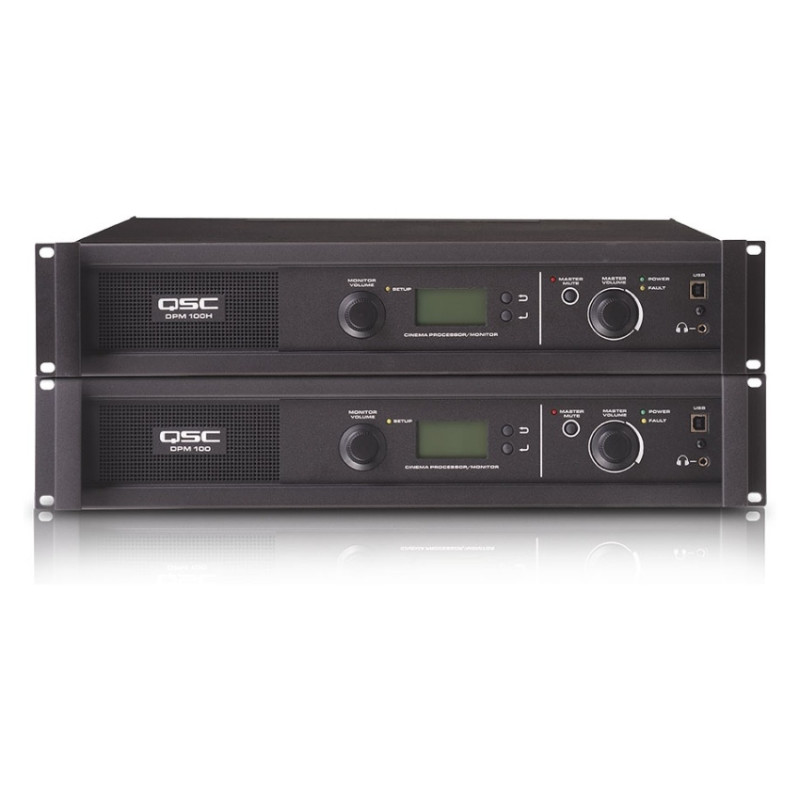

Кинопроцессоры QSC DPM 100H

QSC DPM 100H - Кино - процессор

Процессоры серии DPM предлагают полный набор инструментов для упрощения всей обработки сигналов, распределения звука, контроля и автоматизации и являются мощным решением для применения в звуковых системах современных цифровых кинотеатров.

Конфигурация и работа в сети:

DPM предлагает множество вариантов для настройки и управления прибором и всей звуковой системой кинотеатра локально или удаленно. Локальная настройка DPM и управление системой обеспечиваются посредством подключения компьютера и DPM

через универсальную последовательную шину (USB), ЖК-дисплей и кнопки передней панели DPM или через локальную линию Ethernet (DCPNet). Удаленное и общесистемное управление возможно посредством более сложных сетевых реализаций и/или через глобальную сеть (WAN), доступ в Интернет или сторонние службы подписки, которые используют сторонний API или SNMP.

Базовая конфигурация DPM выполняется через интерфейс USB на передней панели изделия или через Ethernet-соединение на задней панели. Настройщик системы подключается к USB-порту или порту Ethernet DPM с помощью Windows- или

MAC-ноутбука или ПК, на котором запущено программное приложение DPM Manager ™. DPM Manager предлагает все инструменты настройки и объекты системы управления для настройки аудиоформата аудиторий, выбора источника аудиоматериала, настройки прохождения сигнала через различные модули обработки, примение кроссоверов, эквализация, маршрутизация и т. д. После завершения базовой конфигурации разработчик системы может установить до 16 пользовательских пресетов и загружать их по мере необходимости, возникающей в данном зале или аудитории. Например, один пресет может быть создан для основной презентации, другой для подключения альтернативных источников сигнала. И еще один пресет для живых выступлений, таких как семинары или корпоративные мероприятия. После создания этих пресетов они становятся доступными через пользовательский интерфейс с передней панели DPM. Помимо настройки базовой конфигурации диспетчер DPM можно использовать для мониторинга состояния, статуса и производительности системы через устройства с USB или Ethernet интерфейсом.

В DPM 100 и 100H встроен 2''x3.5'' динамик для мониторинга звукового сигнала.

Кроме этого, у DPM 100H имеются входы и выходы HDMI, которые могут быть использованы для подключения альтернативных источников сигнала, например, проигрывателей Blue-Ray.

Внутренняя коррекция:

Функция внутренней коррекции нейтрализует негативное поведение самих громкоговорителей кинотеатра, устраняя любые аномалии и выравнивая характеристики, влияющие на ожидаемый отклик громкоговорителей и, в конечном счете, на качество звука. В процессорах серии DPM предустановлены пресеты лабораторных настроек внутренней коррекции, оптимизирующие производительность и сводящие к минимуму количество внешних настроек, потому что многие неровности отклика громкоговорителей исправляются до установки громкоговорителей. Настройки для большинства громкоговорителей QSC уже доступны в каждом процессоре DPM.

Синергия:

Когда эффективность целого существенно превосходит эффект простой суммы частей, это называется синергией. Когда звуковая система использует все компоненты QSC, это системная синергия (System Synergy). В результате получаем полную звуковую систему для кинотеатров, которую проще монтировать, настраивать и работать с ней, чем с любым набором компонентов от разных брендов. Продукты QSC разработаны с учетом всей системы, так что все компоненты работают наиболее оптимально при совместном использовании в качестве единой системы. Проще говоря: система, состоящая из процессоров QSC, усилителей и громкоговорителей, будет превосходить любую другую систему.

Процессоры / мониторы / кроссоверы серии DPM разработаны с философией единой полной системы System Synergy. Благодаря инновациям QSC, таким как встроенная коррекция, подключение через интерфейс DataPort, интегрированный мониторинг, а также надежность, на которой за последние полвека создана репутация QSC, процессоры серии DPM оптимизируют производительность усилителей и громкоговорителей QSC. На сегодняшний день DPM 100 и DPM 100H являются наиболее рентабельными и высокопроизводительными кинопроцессорами.

DPM опираются на наследие таких продуктов QSC, как DCM и DCP, обеспечивая все функции обработки сигналов и мониторинга для цифровых кинотеатров в единой интегрированной системе. Разработанные для использования с цифровыми киноусилителями (DCA) QSC и, благодаря таким продвинутым настройкам, как внутренняя коррекция (Intrinsic Correction ™) DPM оптимизирует работу громкоговорителей, упрощая прокладку и настройку звуковой системы кинотеатра. DPM конфигурируются для работы в пассивном и 2-хполосном режимах (bi-amp) и с 2-мя или 4-мя каналами объемного звучания (5.1 или 7.1).

Особенности:

• 10 цифровых входов для звуковых дорожек в форматах 5.1 и 7.1 и входов для людей с нарушением слуха и/или зрения.
• Вход/выход HDMI для внешних источников (DPM 100H).
• Dolby® Digital Plus® и DTS®-HD.
• Сетевое управление и мониторинг через SNMP.
• Управление автоматизацией через RS-232.
• Аналоговые входы для кинопроцессоров и внешних источников линейного/микрофонного уровня.
• Регулятор громкости и полная 1/3-октавная графическая эквализация на всех каналах (кроме сабвуфера).
• Цифровые кроссоверы – 3 канала заэкранных громкоговорителей в пассивном или 2-хполосном режимах.
• Совместимость со всеми существующими DCA усилителями – тысячи кинозалов, оборудованных DCA, готовы к настройке и мониторингу по сети.
• Множество обходных режимов (Bypass Mode) перенаправляют звуковой сигнал в обход поврежденных компонентов системы, для того, чтобы сеанс не прерывался.
• Технология Intrinsic Correction™ для громкоговорителей DCS оптимизирует характеристики и сокращает время настройки.

Продолжение разработки программного обеспечения и прошивки добавляет новые возможности к существующему оборудованию с помощью простых обновлений прошивки.

Цифровая обработка сигналов DPM 100 качественно превосходит традиционные аналоговые кроссоверы и эквалайзеры. Частота кроссовера, графический 1/3-октавный эквалайзер, параметрический эквалайзер, переключение полярности, задержка и чувствительность могут быть точно отрегулированы для каждого динамика в вашей системе.

DPM 100 значительно упрощают подключение и настройку системы, существенно сокращая время и стоимость монтажа. Цифровой вход на DPM 100 выполнен на разъемах RJ45. Подключения к усилителям DCA для входных и мониторных сигналов обеспечиваются кабелями QSC DataPort, похожими на VGA-кабели. Настройка выполняется с помощью программного обеспечения, компьютер подключается к USB-разъему на передней панели. Программа включает данные обо всех популярных моделях кинотеатральных акустических систем QSC.

Помимо звукового мониторинга входов и выходов усилителей DPM 100 с помощью эксклюзивной функции QSC “load fault” контролирует все выходы усилителей и показывает любые обрывы или короткие замыкания в проводах и динамиках, обеспечивая подтверждение того, что все выходы усилителя функционируют должным образом. Кроме того, DPM 100 обнаруживает перегрузку (клипование) усилителей, включение режимов защиты и температуру радиатора и может передавать отчеты через SNMP или Ethernet.

Спецификация:

Контроллеры и индикация на передней панели:

• Настройка уровня громкости монитора и установка параметров: вращаемый энкодер.
• Дисплей: 128 х 64 монохромный LCD.
• Выключение звука (mute): кнопочный переключатель.
• Контроль общей громкости: вращаемый энкодер.
• Порт USB тип B: интерфейс конфигурации и управления.
• Выход монитора: 3,5 мм TRS.

Задняя панель:

• Сетевой разъем RJ45: управление по сети 10/100 Mbps.
• Входы автоматизации: RJ45.
• RS232: последовательный интерфейс DB-9.
• Входы AES/EBU 1-8: RJ45.
• Входы AES/EBU 9-16: RJ45.
• Вход SPDIF: RCA.
• Аналоговые входы: DB-25.
• Вход линейного уровня: 3,5 мм TRS.
• Вход микрофонного/линейного уровня: XLR (+ фантомное питание).
• Вход/выход HDMI (DPM 100H): мама тип А.
• Разъемы DataPort: 9 HD-15 (интерфейс усилителей QSC).
• Выход для людей с нарушением слуха и зрения: 5-пиновый евроблок с общей землей.
• Выходы для реле: 2 3-пиновых евроблока – 30 В постоянного тока максимум.
• Мониторный динамик и звуковые характеристики:
• Динамик: широкополосный 2”x3.5”.
• Аналогово/цифровое преобразование: 24-битное дельта-сигма, 48 кГц.
• Частотный диапазон: 20 Гц – 20 кГц (± 0,5 дБ).

Входы/выходы:

• Основной аналоговый вход: разъем – DB25F – 8 каналов, активный балансный, входное сопротивление – 20 кОм, максимальный входной уровень – 14,2 dBu (4,0 Vrms).
• Микрофонный/линейный вход: разъем – XLR, активный балансный, входное сопротивление – 2,2 кОм, максимальный входной уровень – 26 dBu, чувствительность от 0 до 60 дБ с шагом в 1 дБ, фантомное питание 15 В.
• Стереовход: 3,5 мм миниджек, небалансный, входное сопротивление - > 10 кОм (4 dBu), 2.7 кОм (-10 dBu), максимальный входной уровень – 14 dBu (4,2 Vrms) (4 dBu), 0 dBu (1 Vrms) (-10 dBu).
• Выходы DataPort: разъем - HD15, максимальный уровень выхода – 14 dBu, динамический диапазон > 109дБ.
• Выходы для людей с нарушением слуха и зрения: разъем – 5-пиновый евроблок с общей землей, балансные, максимальный уровень выхода – 18 dBu (регулируемый).
• Выход на наушники: 3,5 мм миниджек на фронтальной панели, небалансный, максимальный уровень выхода 21 dBu, динамический диапазон > 109дБ.
• Цифровые входы AES/EBU: разъем – RJ45, балансные, частота сэмплирования от 48 до 96 кГц.
• Цифровой вход SPDIF: разъем – RCA, стерео PCM или Dolby Digital Plus (только DPM 100H).

Размеры и аксессуары:

• Размеры: 88,9 х 482,6 х 381 мм.
• Питание: 100 – 240 В, 50/60 Гц.
• Включенные аксессуары: 2 м кабель питания, набор коннекторов.
