Аналоговый микшер RCF E 24

RCF E 24 представляет собой 24-канальный аналоговый микшерный пульт, оборудованный цифровым процессором эффектов.

С его помощью можно производить суммирование сигналов с нескольких источников звука, производить коррекцию их звучания и обработку эффектами. Также пульт имеет встроенный USB-интерфейс, который позволяет подключать его к компьютеру для записи и воспроизведения аудофайлов.

Модель имеет 18 монофонических каналов, которые оснащены микрофонными входами на разъемах XLR и линейными на разъемах 1/4” Jack TRS. Каждый из них оборудован высококлассным микрофонным предусилителем, имеющими диапазон усиления 54 дБ, и фильтром низких частот с частотой среза 80 Гц. Эквалайзеры данных каналов 4-х полосные. Их средние 2 полосы имеют переключаемую ширину и настраиваемую рабочую частоту. Первые 8 каналов оснащены компрессорами. На микрофонные возможна подача фантомного питания 48 В. Она включается отдельно для каналов 1-6, 7-12 и 13-18 при помощи 3 соответствующих кнопок. Для каналов 9-14 предусмотрены комбинированные входы/выходы Insert, выполненные на разъемах 1/4” Jack TRS. Каналы 7 и 8 имеют режим Hi-Z. Входы стереофонических каналов 19/20-23/24 используют парные разъемы 1/4” Jack TRS. Эквалайзеры этих каналов являются 3-х полосными. Для проходящего через отдельные каналы сигнала есть возможность префейдерного прослушивания посредством наушников или мониторов контрольной комнаты. Имеется дополнительный стерео канал 2TRK, вход которого выполнен на 2 разъемах RCA. Он предназначается для вывода на пульт сигнала с различных бытовых устройств. Элементы управления этого канала ограничиваются ручкой регулировки громкости.

Устройство имеет 6 AUX-шин. Шины 1-4 – префейдерные. Шина 5 может переключаться между префейдерным и постфейдерным режимами. Шина 6 – постфейдерная и используется как FX-шина. Также в модели предусмотрены 2 стерео шины для подгрупп. Встроенным процессором эффектов на выбор предлагается 80 пресетов, среди которых имеется 40 типов реверберации, 20 дилея и еще 20 эффектов, основанных на модуляции. В память процессора можно сохранить 20 пользовательских настроек. Обрабатывается сигнал в режиме 32 бита/48 кГц. Управлять включением и отключением процессора возможно с помощью опционального футсвича, для подключения которого представлен разъем 1/4” Jack TS. В модели также представлен отдельный стерео вход на разъемах 1/4” Jack TRS для возврата с внешнего устройства обработки.

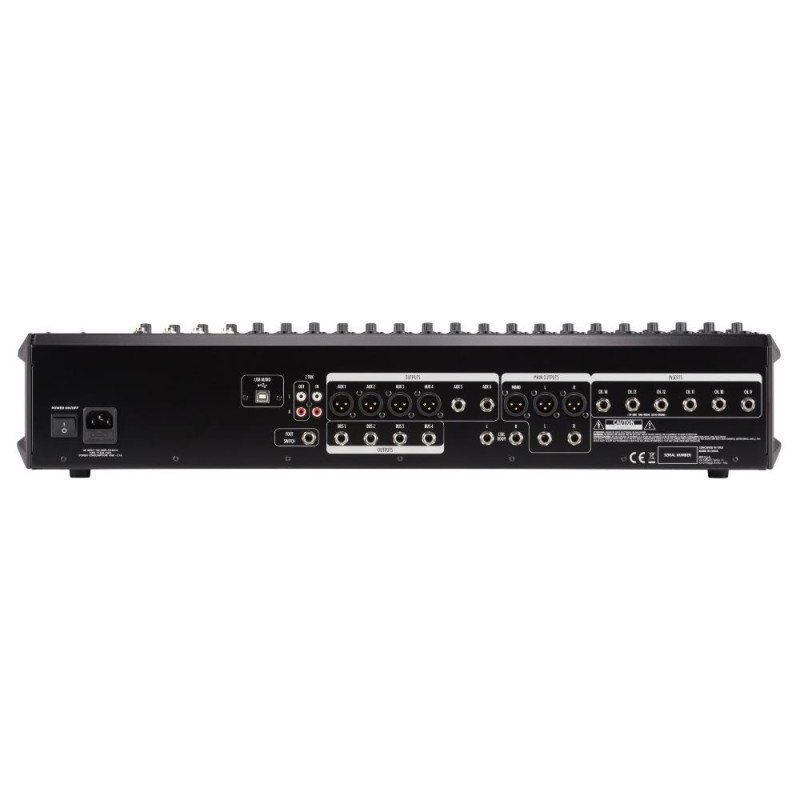

Основные выходы пульта выполнены на парных разъемах XLR и 1/4” Jack TRS. Есть также дополнительный моно выход на разъеме XLR, посредством которого можно вывести сигнал на сабвуфер или монофоническую акустическую систему. Его громкость по отношению к громкости стерео выходов возможно регулировать в пределах +/-15 дБ. Имеется выход Control Room, использующий 2 разъема 1/4” Jack TRS. Для подключения наушников предложен стерео выход на разъеме 1/4” Jack TRS. Выходы шин AUX 1-4 представлены разъемами XLR, шин 5 и 6 – 1/4” Jack TRS. Линейные выходы шин подгрупп сделаны на разъемах 1/4” Jack TRS. В микшере есть дополнительный стерео выход на парных разъемах RCA, при помощи которого может быть подключено устройство для записи звука с основной шины.

Микшер оснащен USB-аудиоинтерфейсом с 2 входами и 2 выходами. Он дает возможность подключить пульт к компьютеру для записи или воспроизведения аудиофайлов в формате стерео с разрядностью 16 бит и частотой дискретизации до 48 кГц. Записывать при помощи аудиоинтерфейса возможно сигнал с основной шины или с шины подгруппы 1/2. При воспроизведении с компьютера звук может быть направлен либо на дополнительный канал 2TRK IN, либо на основной под номером 23/24.

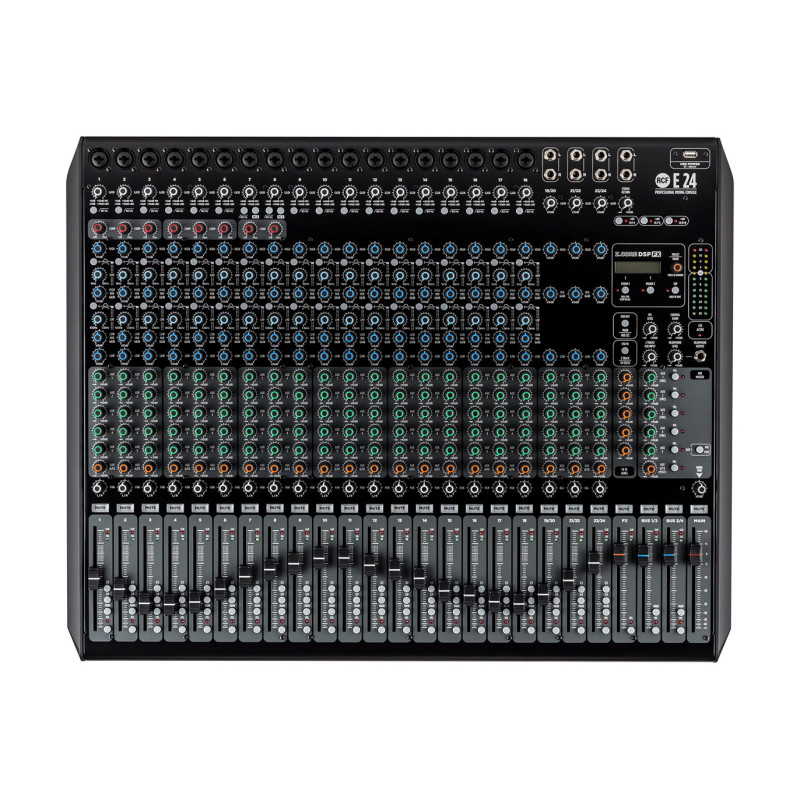

Корпус устройства имеет прочную, выполненную из металла конструкцию. Для отображения информации о настройках процессора эффектов на фронтальной панели размещен дисплей. Есть 12-сегментный световой индикатор, который позволяет следить за громкостью выходного канала. При помощи дополнительного порта USB-A можно осуществлять питание и зарядку от пульта маломощных устройств. Сам микшер использует для работы питание от сети.

Особенности аналогового микшерного пульта RCF E 24

• Аналоговый микшерный пульт с процессором эффектов
• 24 входных канала (18 моно и 3 стерео)
• USB-аудиоинтерфейс с 2 входами и 2 выходами
• 18 микрофонных входов с фантомным питанием 48 В
• 8 компрессоров
• 2 канала с режимом Hi-Z
• 18 четырехполосных эквалайзеров с полупараметрическими средними полосами
• 6 AUX-шин и 2 стерео подгруппы
• 80 пресетов эффектов
• Стерео и моно выходы для мастер шины
• Дополнительные стерео вход и выход RCA
• Металлический корпус

Характеристики аналогового микшерного пульта RCF E 24
