ROLAND LVS-800

LVS-800 – это мощный инструмент для работы с видео в реальном времени. Он позволяет с помощью простых операций микшировать и переключать видео с восьми источников. Восемь входных видео каналов включают 2 для компьютера. Специальная функция DSK (Downstream Keyer) позволяет накладывать графику и фоновое видео. Это – идеальное решение для любого живого события, такого как бизнес-семинар, презентация или концерт.

• 8 входов включают композитный вход, S-Video, и 2 раздельных входа для PC/RGB с конвертором Scan
• 2 независимых выхода, включающих A/B Mix и PGM OUT для многоэкранных приложений
• Мониторный выход для каждого из входных каналов
• Функция Downstream Keyer позволяет сочетать титры (названия) и фоновую графику
• Панель пресетов для моментального вызова подготовленных параметров микшеров
• Дистанционное управление с помощью протоколов MIDI или RS-232C

ВИДЕОВХОДЫ

Микшер LVS-800 позволяет работать с восемью источниками видео, включая видеокамеры, DVD плееры, видеосэмплеры и прямые выходы с компьютера.

ВЫХОДЫ

Множество выходов с отдельным выходом A/B Mix и Program Out

A/B MIX

8 источников видеосигнала могут быть легко смикшированы или переключены. Микшер позволяет подключить 2 независимых компьютера. Создайте изобретательные видеопрограммы с помощью PinP (картинка в картинке).

• PinP (картинка в картинке) позволяет вставлять уменьшенное изображение одного источника на фоне другого видео.
• Возможно выбрать различные варианты видеопереходов.

ФУНКЦИЯ DSK (КОМПОЗИЦИЯ И СОЧЕТАНИЕ)

DSK - это мощная функция для создания титров, названий, слов песен или вставления графики. сетап прост: выберите фон и картинку перед фоном, а затем отстройте значения.

• Создавайте видео с титрами с помощью Luminance Key
• Создайте нужный бэкграунд за живой камеров с помощью эффекта Chroma Key.

ПРЕСЕТЫ НА ПАНЕЛИ

Сохраните выбранные параметры в виде пресетов для моментального последующего вызова.

УВЕСТИ ИЗОБРАЖЕНИЕ

Нажмите кнопку Fade Output, и видеосигнал постепенно перейдет в черный или белый фон. Конечный цвет выбирается в меню.

V-LINK

Аудио фейдеры на аудиомикшере RSS могут следовать за переходами или выбором входного источника, а также отвечать положению T-Bar, когда нужно, чтобы аудио следовало за видео.

ПРИМЕР ПОДКЛЮЧЕНИЯ: НА КОНЦЕРТЕ

LVS-800 идеален для концертов, живых выступлений, семинаров, презентаций, а также для церковных мероприятий. Графика и текст с компьютера могут сочетаться или накладываться на видеоисточники. Помимо этого, независимые выходы независимые выходы с шин A/B MIX или Program Out могут быть посланы на несколько экранов, в результате получая комплексное многоэкранное решение. На рисунке представлена схема коммутации LVS-800 на сцене. Щелкните мышью для увеличения изображения.

ПРИМЕР ПОДКЛЮЧЕНИЯ: ВИДЕОЗАПИСЬ

Такое подключение идеально для презентаций или для обучения. Ко входам LVS-400 подключены 6 камер и 2 компьютера, один из которых отвечает за текстовые пояснения, другой - за диаграммы и другую графику. Записанный материал может быть дополнен текстовой информацией, а живые моменты позволяют включать графику. На рисунке представлена схема коммутации LVS-800 для видеозаписи. Щелкните мышью для увеличения.

ПРИМЕР ПОДКЛЮЧЕНИЯ: ВЕЩАНИЕ В ПРЯМОМ ЭФИРЕ

В этом примере LVS-800 представляет собой мощную, но компактную видео студию. Функция Downstream Keyer позволяет сочетания на зеленом экране. Вместе с видеосэмплером Edirol P-10 визуальный сэмплер и видео контентом с персонального компьютера это - идеальный комплект для вещания в сети или живой видео записи. На рисунке представлена схема коммутации LVS-800 для вещания. Щелкните мышью для увеличения.

Формат видео

NTSC или PAL: ITU601

PC-RGB: 640 x 480/120Hz, 800 x 600/120Hz, 832 x 624/80Hz, 1024 x 768/80Hz, 1152 x 864/80Hz, 1152 x 870/75Hz, 1280 x 1024/75Hz, 1600 x 1200/60Hz (RGB VH: positive/negative logic)
* Удовлетворяет стандартам VESA DMT Version 1.0 Revision 10
* Указана максимальная частота обновления для каждого расширения.

Сэмплирование: 4:2:2(Y: B-Y: R-Y), 8 бит, 13.5 МГц

Синхронизация кадра: 4 системы

Входной уровень и импеданс

Видео (композитный): 1,0 Vp-p, 75

S-Video: сигнал Luminance: 1,0 Vp-p, 75
сигнал Chroma: 0.286mVp-p, 75(NTSC)/0.3mVp-p, 75(PAL)

PC-RGB 0.7Vp-p, 75(H, V: 5V TTL)

Выходной уровень и импеданс

Видео (композитный): 1,0 Vp-p, 75

S-Video: сигнал Luminance: 1,0 Vp-p, 75
сигнал Chroma: 0.286mVp-p, 75(NTSC)/0.3mVp-p, 75(PAL)

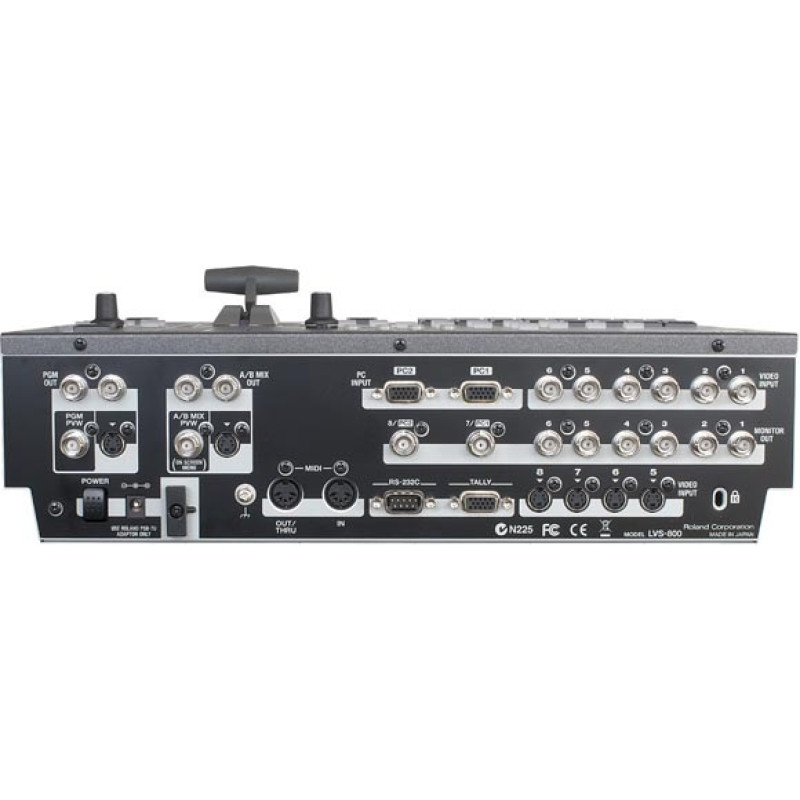

Входные разъемы

Video (composite): 6 разъемов типа BNC
S-Video: 4-контактные миниразъемы типа DIN, 4 шт.
PC-RGB: 15-контактный разъем типа D-SUB, 2 шт. (каналы 7 - 8)

Выходные разъемы

Выход A/B MIX: 4-контактный миниразъем типа DIN, 2 разъема типа BNC, выход Preview (*1)
*1 - Выход Preview отображает один из входных каналов 1-8 и функциональное меню.

Выход PGM-OUT: 4-контактный миниразъем типа DIN, 2 разъема типа BNC, выход Preview (*2)
*2 - Выход Preview отображает один из входных каналов 6-8 и видео A/B MIX.

Выход Monitor: композитный выход BNC, 8 шт. (каналы 1-8)

Интерфейсы для дистанционного управления: MIDI (IN, OUT/THRU), RS-232C (9-контактный разъем типа D-SUB)

Выход Tally: 15-контактный разъем типа D-Sub, максимальный сигнал - 12 В, 200 мА, типа Open Collector

Переходы Video Transition

A/B MIX Cut, Mix(растворение Dissolve, FAM, NAM), Wipe(острый или плавный переход)
DSK Cut, Mix(растворение Dissolve)

Сочетание видео с разных источников

A/B MIX Картинка в картинке Picture in Picture
DSK Luminance Key, Chroma Key,

Питание

От адаптера питания AC (в комплекте)
Потребляемый ток: 2,200 mA

В комплекте

Адаптер питания, переходники BNC на RCA, 4 шт.

Габариты и вес

Ширина: 37,6 см
Глубина: 31,5 см
Высота: 13,6 См
Вес: 4.3 кг
