ROLAND M-300

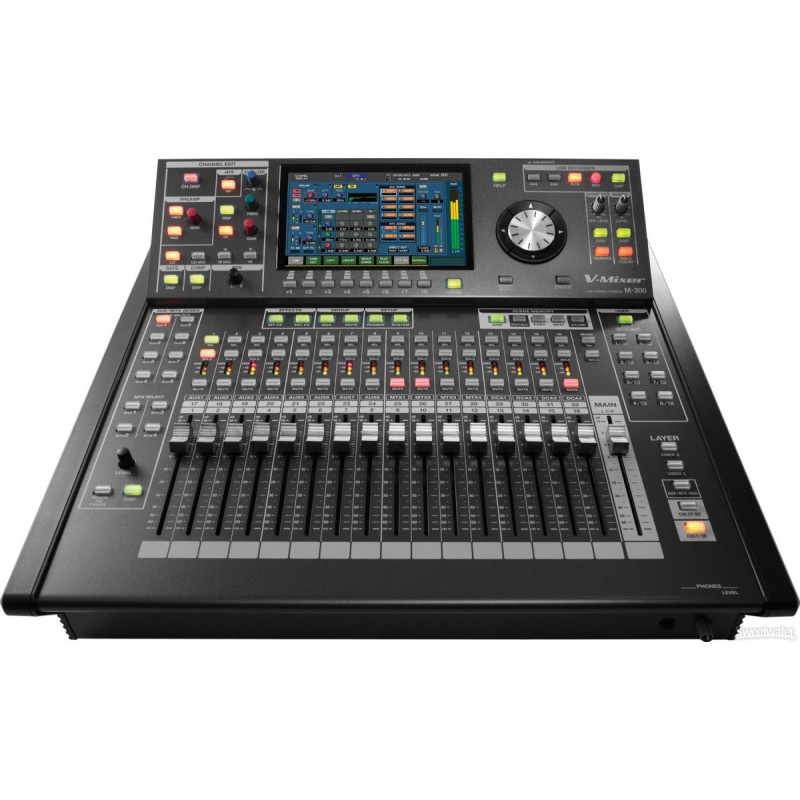

V-Mixer M-300 является портативной 32-канальной консолью, в которой реализовано большинство основных функций знаменитых моделей M-400 и M-380. Консоль M-300 представляет собой удачный выбор для работы в составе системы V-Mixing, включающей в себя устройства Digital Snake, многоканальной записи и персональные микшеры. Ее компактные размеры позволяют озвучивать помещения среднего формата, например, корпоративные и правительственные мероприятия, школы, храмы и так далее, заменяя устаревшие аналоговые модели. M-300 входит в линейку консолей V-Mixer, к которым относятся M-480, M-400 и M-380.

Основные возможности M-300

• 32 канала микса, выходы L/C/R, 8 шин AUX, 4 шины MATRIX
• 4-полосные параметрические эквалайзеры и блоки динамической обработки во всех каналах
• 11 встроенных мультиэффектов, а также параметрические эквалайзеры и блоки задержки на всех выходах
• 24-битные высококачественные АЦП/ЦАП

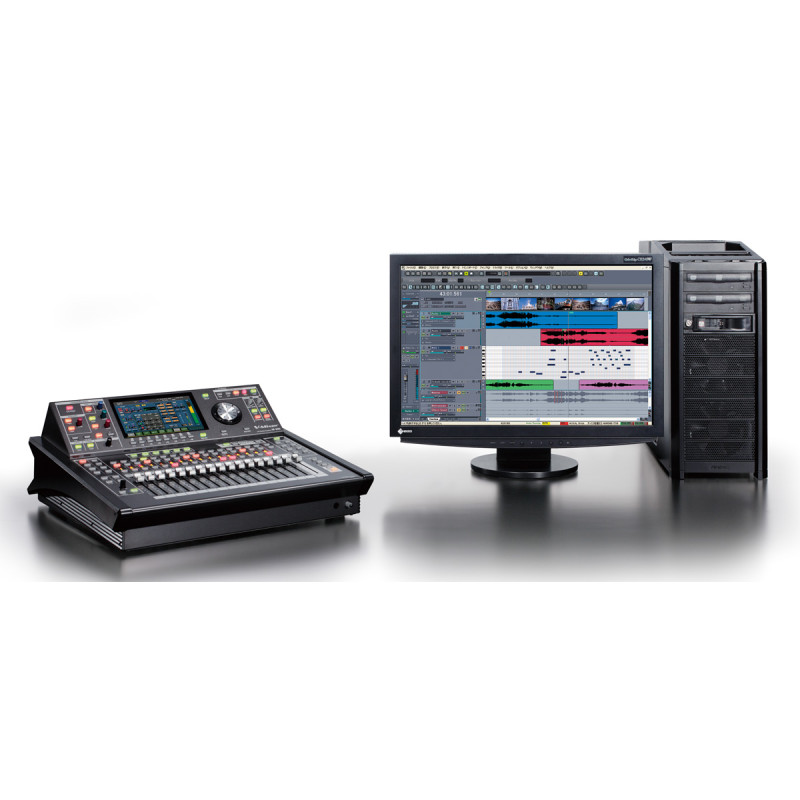

• Возможность дистанционного управления от компьютера
• Запись/воспроизведение аудиофайлов с накопителя USB

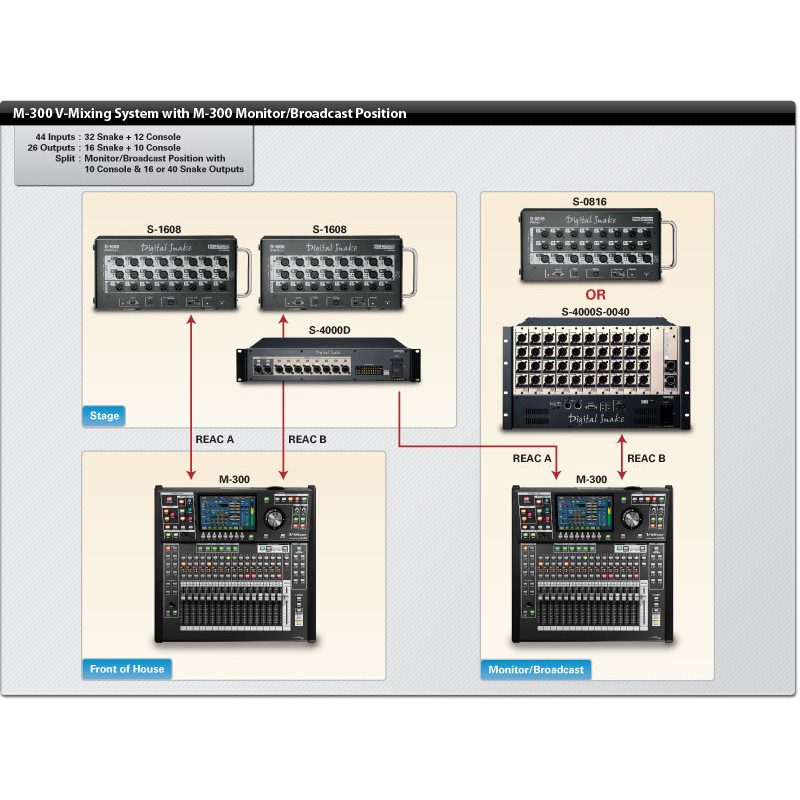

• Возможность интеграции с устройствами Digital Snake для высококачественной передачи аудиоданных, распределения и управления ими
• Возможность создания гибких конфигураций с использованием персональных микшеров, устройств многоканальной записи и других компонентов REAC

Возможные приложения для M-300

• Комнаты для конференций и совещаний — установите M-300 в A/V рэк и дистанционно управляйте им с помощью переносного компьютера по протоколу RS-232.
• Школы — установите M-300 в компактный рэк на колесах и перемещайте его по учебным аудиториям.
• Небольшие храмы — благодаря компактной конструкции и простоте установки можно быстро скоммутировать M-300 со сценическими устройствами Digital Snake с использованием кабелей Cat5e.

Обработка сигнала

Количество каналов: 32 канала микса/11 шин/4 шины MATRIX/до 92 входов и 90 выходов при использовании устройств REAC

AЦП/ЦАП: 24 бит/48.0 или 44.1 кГц

Сетевая задержка: 2.8 мс (типовая) *

* Общая системная задержка аудиосигнала от входов до выходов S-1608 через порты REAC (A или B) в M-300.

* Частота дискретизации 48.0 кГц

* Без эффектов разрыва

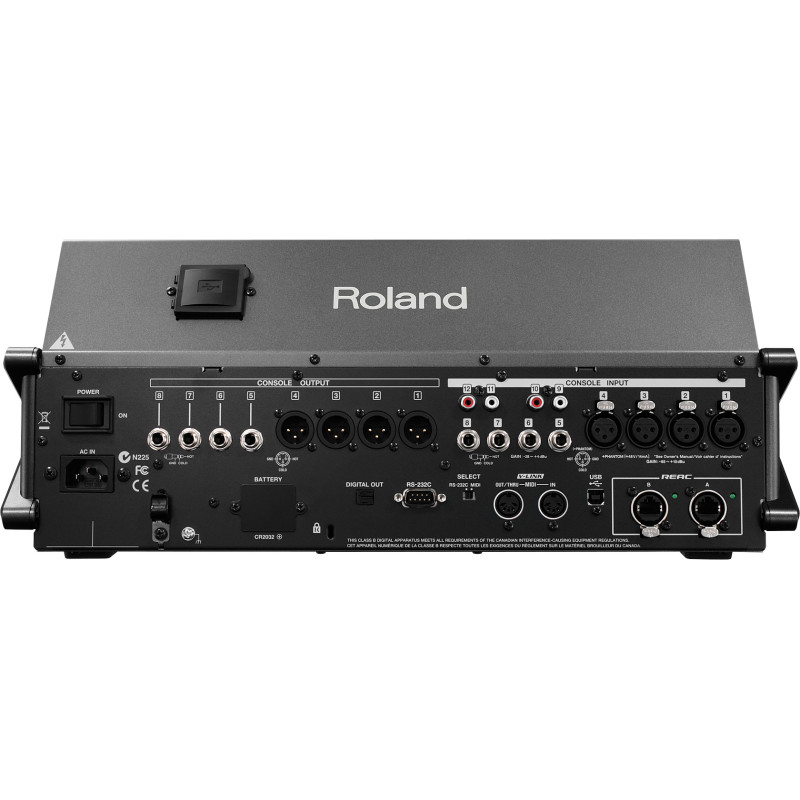

Разъемы CONSOLE INPUT (с 1 по 4)

XLR-3-31 (симметричные, фантомное питание)

CONSOLE INPUT (с 5 по 8)

1/4* джеки (симметричные)

CONSOLE INPUT (с 9 по 12)

RCA

CONSOLE OUTPUT (с 1 по 4)

XLR-3-32 (симметричные)

PHONES

Стерео 1/4” джек

DIGITAL OUT

Оптический

Порты REAC

RJ-45 EtherCon x 2

USB

Type A x 1, Type B x 1

Дистанционное управление

RS-232C: 9-контактный D-sub

MIDI (OUT/THRU, IN): 5-контактные DIN

Остальные

Клемма заземления, разъем сетевого питания

Входные/выходные характеристики Частотная характеристика

Разъемы CONSOLE OUTPUT (с 1 по 8): -2 дБ / +0 дБ (нагрузка 20 кОм, +4 dBu)

Разъем PHONES: -3 дБ / +0 дБ (нагрузка 40 Ом, 150 мВт)

Коэффициент гармонических искажений + шум

Разъемы CONSOLE OUTPUT (с 1 по 8): 0.05% (+4 dBu, станд.)

Разъем PHONES: 0.05% (нагрузка 40 Ом, 150 мВт, станд.)

Динамический диапазон

Разъемы CONSOLE OUTPUT (с 1 по 8): 105 дБ (станд.)

Взаимопроникновение @ 1 кГц

Разъемы CONSOLE INPUT (с 1 по 4): -80 dB (аттенюатор вкл., входное усиление: +4 dBu, станд.)

Разъемы CONSOLE INPUT (с 5 по 12): -80 dB (входное усиление: +4 dBu, станд.)

Разъемы CONSOLE OUTPUT (с 1 по 8): -100 dB (станд.)

* Частота дискретизации 48.0 или 44.1 кГц

Номинальный входной уровень (регулируемый)

Разъемы CONSOLE INPUT (с 1 по 4): от -65 до -10 dBu (аттенюатор выкл.); от -45 до +10 dBu (аттенюатор вкл.)

Разъемы CONSOLE INPUT (с 5 по 12): от -28 до +4 dBu

Входное сопротивление

Разъемы CONSOLE INPUT (с 1 по 4): 14 кОм

Разъемы CONSOLE INPUT (с 5 по 12): 10 кОм

Максимальный неискаженный входной уровень

Разъемы CONSOLE INPUT (с 1 по 4): +8 dBu (аттенюатор выкл.); +28 dBu (аттенюатор вкл.)

Разъемы CONSOLE INPUT (с 5 по 12): +22 dBu

Номинальный выходной уровень

Разъемы CONSOLE OUTPUT (с 1 по 8): +4 dBu (нагрузка 10 кОм)

Выходное сопротивление

Разъемы CONSOLE OUTPUT (с 1 по 8): 600 Ом

Разъем PHONES: 100 Ом

Рекомендуемое сопротивление нагрузки

Разъемы CONSOLE OUTPUT (с 1 по 8): не менее 10 кОм

Разъем PHONES: не менее 8 Ом

Максимальный неискаженный выходной уровень

Разъемы CONSOLE OUTPUT (с 1 по 8): +22 dBu (1 кГц, нагрузка 10 кОм)

Разъем PHONES: 150 мВт + 150 мВт (1 кГц, нагрузка 40 Ом, станд.)

Относительный уровень шумов (IHF-A, типовой)

-88 dBu (все фейдеры в минимум)

Эквивалентный входной шум (E.I.N.)

-126 dBu (главный фейдер: единичное усиление, фейдеры каналов: единичное усиление только для одного канала, раскачка предусилителя: макс.)

Дисплей

800 x 480 точек, широкоформатный VGA с подсветкой, цветная матрица TFT

Питание

Сеть 115, 117, 220, 230, 240 В (50/60 Гц)

Потребляемая мощность

50 Вт

Ширина

470 мм

Глубина

483 мм

Высота

195 мм

Вес

9.8 кг
