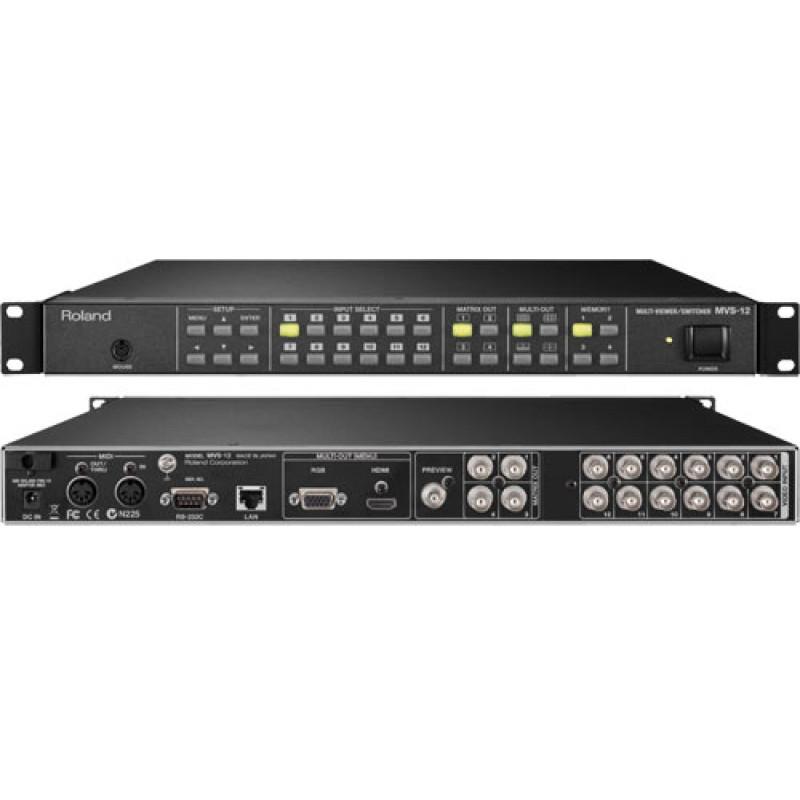

ROLAND MVS-12

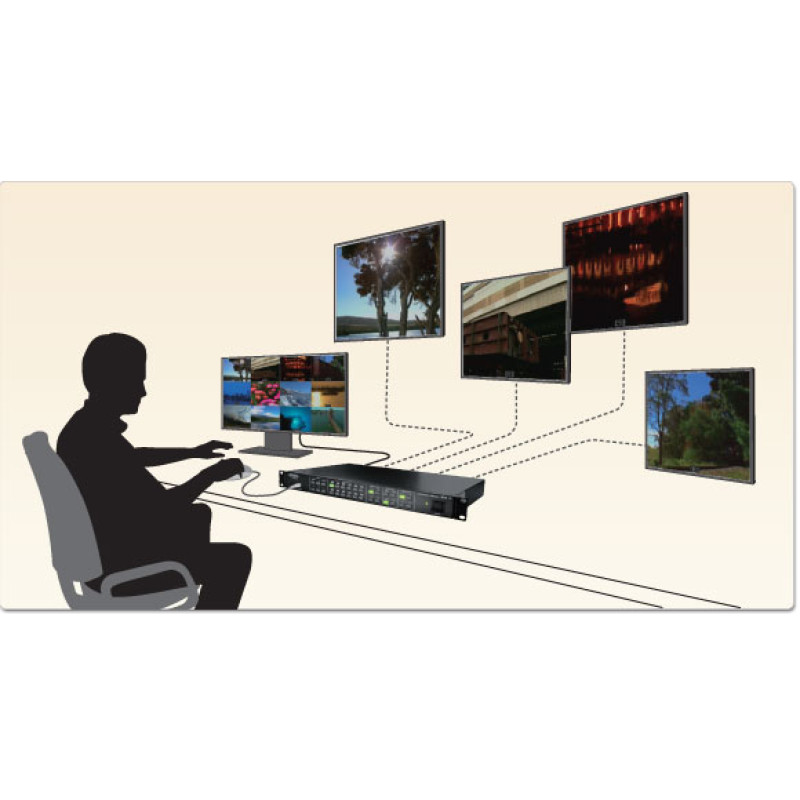

MVS-12 группирует и выводит до 12 видеосигналов SD на один монитор HD или RGB. Режим мульти-просмотра удобен при совместном использовании прибора с популярными видеомикшерами стандарта SD, например, LVS-800 и V-8. MVS-12 также содержит встроенный матричный коммутатор, позволяющий направлять сигналы любых 12 видеоисточников через 4 независимые выхода на различные устройства, такие как мониторы, экраны, видеорекордеры и другие.

• 12 композитных видеовходов (SD)
• Видеовыходы HDMI/RGB для мульти-просмотра (HD)
• 4 паттерна мульти-просмотра (разделяющие экран на 4, 9, 10 и 12 окон)
• Управление параметрами и выбор входов с помощью компьютерной мыши
• Возможность управления с по Ethernet, RS-232C и MIDI
• Выбор выводимых на монитор каналов с помощью V-LINK

NTSC или PAL

1920 x 1080 (60 / 50 Гц), 1680 x 1050 (60 / 75 Гц),

1600 x 900 (60 / 75 Гц), 1440 x 900 (60 / 75 Гц),

1280 x 1024 (60 / 75 Гц), 1280 x 720 (60 / 50 Гц),

1024 x 768 (60 / 75 Гц) (прогрессивная развертка)

4:2:2 (Y:B-Y:R-Y), 8 бит, 13.5 МГц (ITU-R BT.601)

1.0 В, 75 Ом

0.7 В, 75 Ом (H, V: 5 В TTL)

Композитные: BNC x 12

Композитные (для MATRIX OUT): BNC x 4

Композитные (для MATRIX OUT Preview): BNC x 1

HDMI (для MULTI-OUT, MENU) x 1

PC-RGB (для MULTI-OUT, MENU): D-Sub 15-контактный x 1

Ethernet 10 / 100Base-Tx RJ45 x 1

RS-232C DB-9 x 1

MIDI IN 5-контактный DIN x 1

MIDI OUT / THRU 5-контактный DIN x 1

Мышь PS/2 *Не прилагается.

Сетевой адаптер (прилагается)

2 A

431 мм

320 мм

44 мм

3.0 кг

[Монитор] XGA (1024x768 точек) и выше, необходимо наличие входа HDMI или аналогового RGB.

[Разъем HDMI OUTPUT] Передача аудиосигналов не поддерживается. HDMI версии 1.2. Поддержка EDID при установке в AUTO.

[Разъем RGB OUTPUT] Требуется установка разрешения вручную.

[Формат кадра] Для выхода MULTI-OUT соотношение сторон для каждого входа можно настроить независимо. Для выхода MATRIX OUTPUT такая настройка отсутствует.

[Коммутатор] В момент переключения на выходе MATRIX OUTPUT может появиться микс изображений, состоящий из наложенных друг на друга изображений до и после переключения.

* В интересах модернизации продукта технические характеристики и внешний вид прибора могут быть изменены без отдельного уведомления.
