ROLAND S-2416

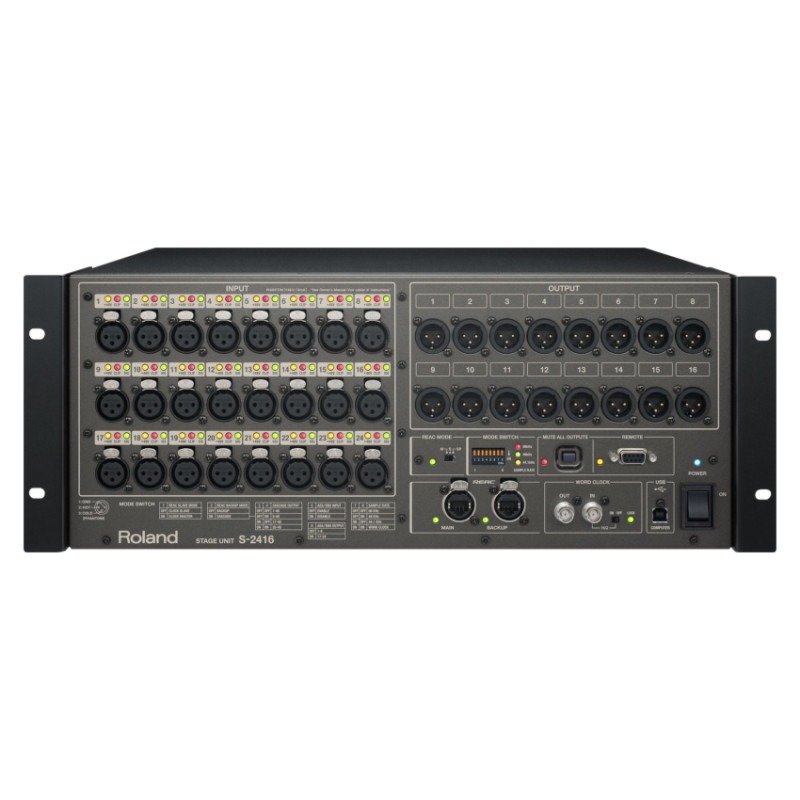

ROLAND S-2416 - Цифровой коммутационный блок

Расширяет линейку предыдущих стейджбоксов, предлагая 24 аналоговых входа и 16 аналоговых выходов. Помимо этого присутствуют 8 х 8 цифровых каналов ввода-вывода, что в общей сложности обеспечивает 32 входных и 24 выходных канала. В дополнение к аналоговым и цифровым каналам, стейджбокс S-2416 имеет два порта REAC, позволяющие соединять коммутационные блоки в один общий каскад, тем самым расширяя возможности резервирования и количество каналов ввода-вывода. Кроме того, недавно разработанные дискретные микрофонные усилители обеспечивают высокоскоростное усиление живого звука с высочайшим качеством.

Конструкция коммутационного блока предназначена для установки в рэковую стойку и имеет размер 4U. Все секции ввода оснащены дискретными предусилителями, при этом каждый разъем XLR оснащен тремя светодиодами разного цвета, которые отражают статус фантомного питания, клиппинг и наличие сигнала. Использование разъемов Neutrik гарантирует надежность в сложных условиях. Помимо этого, стейджбокс оснащен кнопкой «MUTE» для временного отключения звука – это удобная функция при изменении кабельных соединений.

Со стороны задней панели есть возможность подключения 8 цифровых каналов ввода-вывода AES / EBU (25-контактный разъем типа D-Sub), что позволяет подключить стейджбокс к внешним процессорам динамиков, усилителям и другим устройствам, способных работать по этому интерфейсу.

Коммутационный блок S-2416 поддерживает высокую скорость передачи данных (24 бита) и высокую частоту дискретизации до 96 кГц (переключатель режима позволяет выбрать 96 кГц, 48 кГц или 44,1 кГц), поэтому он оснащен разъемами синхронизации для подачи сигнала тактового генератора при использовании соединения AES / EBU.

Микрофонными предусилителями можно управлять с помощью любого микшерного пульта V-Mixer, R-1000, S-4000R соединенного по интерфейсу RS-232C, или дистанционно с помощью программного обеспечения S-4000 RCS установленного на компьютере (Mac или Windows), подключенного через USB порт.

Отличительные особенности:

• Новые дискретные микрофонные усилители;
• Фантомное питание +48V (max. 14 мА);
• Наличие разъемов для синхронизации;
• Угловые монтажные скобы можно установить как спереди, так и сзади;
• Трехцветная светодиодная индикация разъемов XLR;
• Есть возможность объединять коммутационные блоки в общий каскад;
• Есть возможность управления с компьютера.

Технические характеристики:

• Размер: 19” (4U)
• Аналоговые входы XLR: 24
• Цифровые входы (AES/EBU): 8
• Аналоговые выходы XLR: 16
• Цифровые выходы (AES/EBU): 8
• Количество портов REAC (RJ-45 EtherCon): 2
• Частота дискретизации (24 бит): 96 кГц, 48 кГц или 44,1 кГц
• Разъемы синхронизации Word clock (in и out): BNC
• Разъем для управления с микшерного пульта: DB-9
• Разъем для управления с компьютера: USB
• Размеры: 482 х 348 х 177 мм
• Вес: 9,7 кг
