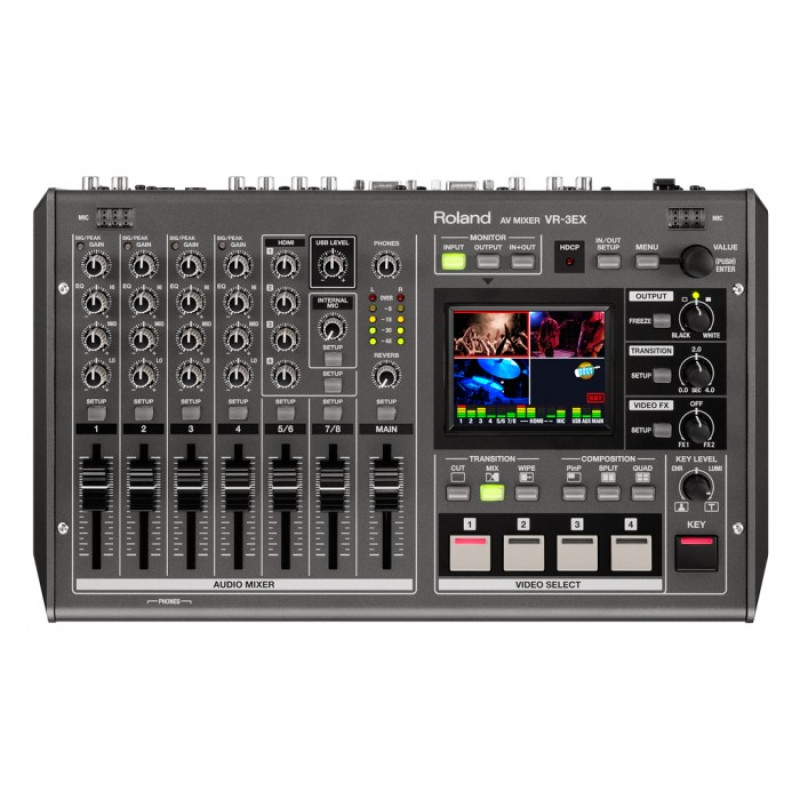

ROLAND VR-3EX

/50p (when set to PAL)
HDMI аудио (Входы 1–4)
Linear PCM, 24 бит/48 кГц, 2 ch
RGB/Component (Видео вход 4)
640 x 480/60Hz, 800 x 600/60Hz, 1024 x 768/60Hz, 1280 x 768/60Hz, 1280 x 1024/60Hz, 1366 x 768/60Hz, 1400 x 1050/60Hz, 1600 x 1200/60Hz,

1920 x 1200/60Hz
* The refresh rate is the maximum value of each resolution.
* Conforms to VESA DMT Version 1.0 Revision 11.
* 1920 x 1200/60Hz : Reduced blanking
Composite Video NTSC, PAL (VIDEO IN 1–4)
NTSC, PAL

Выходные форматы
HDMI и RGB/ Компонентное видео (Видео выход)
480/59.94i, 576/50i, 480/59.94p, 576/50p, 720/59.94p, 720/50p, 1080/59.94i, 1080/50i, 1080/59.94p, 1080/50p
640 x 480, 800 x 600, 1024 x 768, 1280 x 768, 1280 x 1024, 1366 x 768, 1400 x 1050, 1600 x 1200, 1920 x 1200
* The output format of HDMI and RGB/Component is always the same. When an interlaced format is selected, component signal is output from

the RGB/COMPONENT connector. When a non-interlaced format is selected, RGB signal is output from the RGB/COMPONENT connector.
* The refresh rates of RGB format is 60 Hz when set to NTSC, 75 Hz when set to PAL (excluding 1600 x 1200 and 1920 x 1200. The refresh rate

of these 2 is 75 Hz when set to PAL.)
* RGB formats : Conforms to VESA DMT Version 1.0 Revision 11.
* 1920 x 1200/60Hz : Reduced blanking
HDMI аудио (VIDEO OUT)
Linear PCM, 24 бит/48 кГц, 2 ch
Composite Video (VIDEO OUT)
NTSC, PAL
Preview Video (PVW OUT)
480/59.94p если установлено в NTSC, 576/50p если установлено в PAL
Preview Audio (PVW OUT)
Linear PCM, 24 бит/48 кГц, 2 ch
USB видео
720 x 480 when set to NTSC, 720 x 576 when set to PAL, Motion JPEG
USB аудио
Linear PCM, 16 бит/48 кГц, 2 ch

Входные разъёмы
Видео
VIDEO IN 1–4 (HDMI : Type A 19 pins)
VIDEO IN 4 (RGB/Component : HD DB-15 type)
VIDEO IN 1–4 (Composite : RCA phono Type)
Аудио
AUDIO IN 1–4 (XLR/TRS combo type, phantom power)
AUDIO IN 5--6 (Stereo RCA phono type)
AUDIO IN 7/8 (Stereo miniature type)
MIC (Internal stereo microphones)

Фантомное питание
DC 48 вольт , 10 мА (максимально)
* Значение указано для одного микрофонного канала

Входные разъёмы
Видео
VIDEO OUT (HDMI: Type A 19 pins)
VIDEO OUT (RGB/omponent : HD DB-15 type)
VIDEO OUT (Composite : RCA phono type)
PVW OUT (HDMI: Type A 19 pins)
Аудио
AUDIO OUT L,R (Stereo RCA phono type)
AUX OUT L,R (Stereo 1/4-inch phone type)
PHONES (1/4-inch phone type) (headphones)
PHONES (Stereo miniature type) (headphones)

Другие разъёмы
MIDI : 5 pins DIN type x 2 (IN, OUT/THRU)
USB : B type x 1 (for streaming and remote control)

Уровни сигналов и импеданс
RGB/Component
Input/Output Signal Level : 1.0 Vp-p (luminance), 0.7 Vp-p (chroma)
Input/Output Impedance : 75 Ом
Composite
Input/Output Signal Level : 1.0 Vp-p
Input/Output Impedance : 75 Ом
XLR/TRS комбинированные
Input Signal Level : -60–+4 dBu (Maximum: +22 dBu)
Input Impedance : 10 кОм (GAIN 0–23 dB), 5 k Ом (GAIN 24–64 dB)
1/4-inch/RCA phono type
Input Signal Level : -10 dBu (Maximum: +8 dBu)
Input Impedance : 15 кОм
Output Signal Level : -10 dBu (Maximum: +8 dBu)
Output Impedance : 1 кОм
Miniature type
Input Signal Level : -15 dBu (Maximum: +3 dBu)
Input Impedance : 15 кОм
Наушники
Output Signal Level: 25 mW + 25 mW
Output Impedance : 10 Ом

Дисплей
графический цветной LCD, 320 x 240 точек, с чуствительностью к нажатию

Видео эффекты
Transition : Cut, Mix (3 типа), Wipe (250 типов)
VIDEO FX : Strobe, Negative, Colorize, Findedge, Silhouette, Monochrome, Sepia, Emboss, Posterize, Color pass, Multi (11 типов)
Composition : Picture in Picture, Split, Quad, Luminance Key, Chroma Key
Others : Output Fade, Freeze

Другое
Питание
AC адаптер переменного тока

Потребление
2.3 А

В комплекте
AC адаптер, сетевой кабель, руководство пользователя.

Габариты и Вес
Ширина 345 мм
Глубина 203 мм
Высота 80 мм
Вес 2.3 кг
