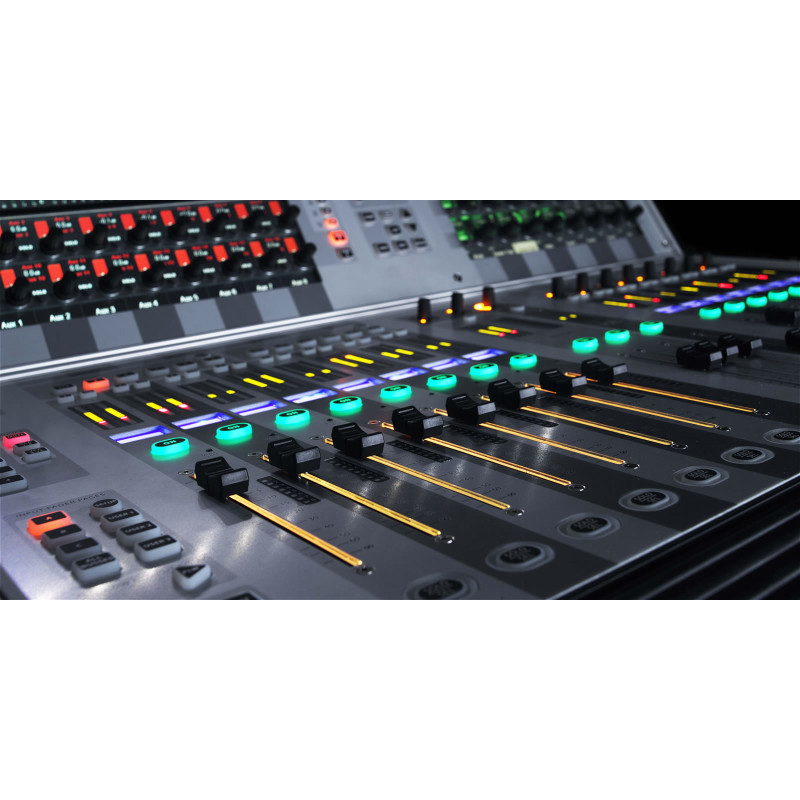

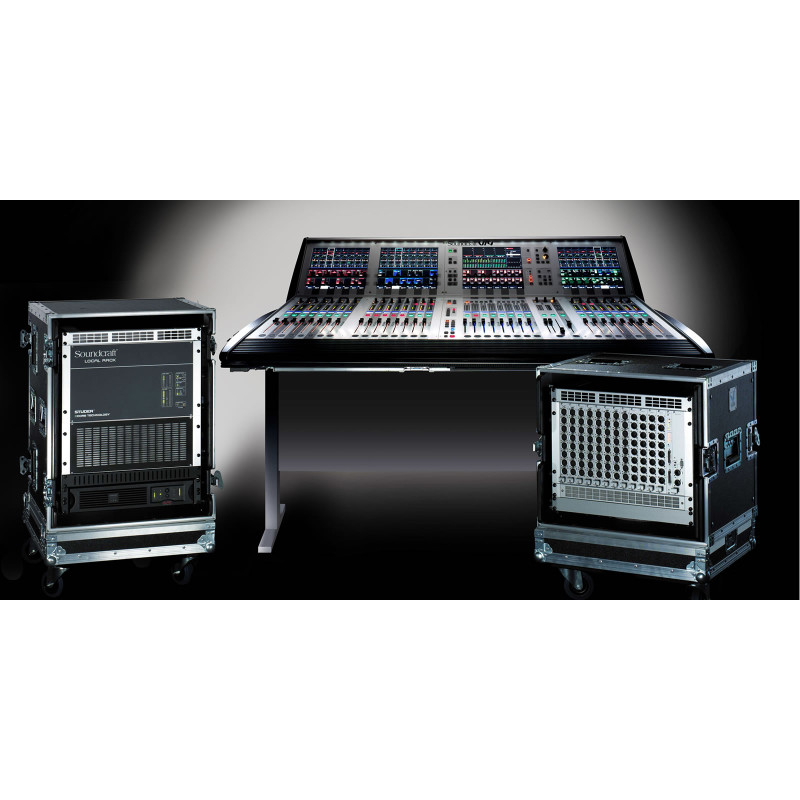

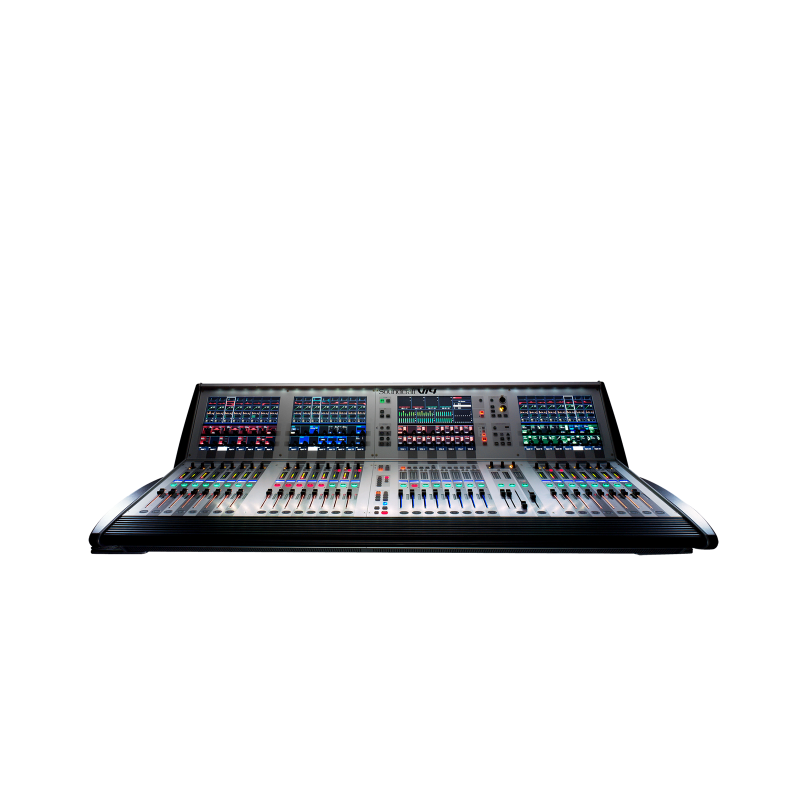

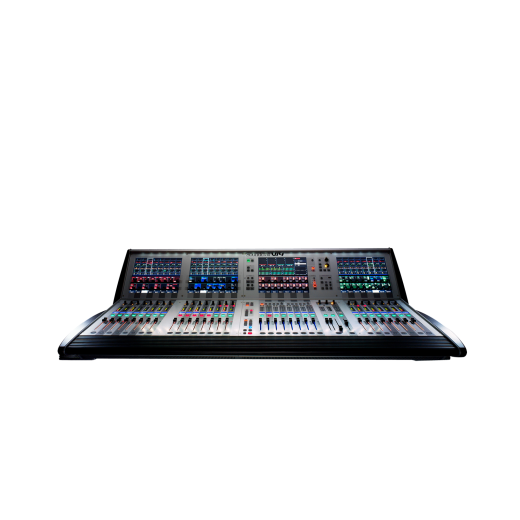

Цифровые микшерные пульты SOUNDCRAFT VI4

Частотная характеристика

от входа Mic Stagebox до выхода Line

+0/-1 дБ, 20 Гц - 20 кГц

AES/EBU Входа AES/EBU Выхода

+0/-0,2 дБ ; 20 Гц - 20 кГц

Коэффициент гармоник и шум

22 Гц - 22 кГц

от входа Mic Stagebox (gain мин.) до выхода Local Line Out

<0,003% @ 1 кГц

от входа Mic Stagebox (gain макс.) до выхода Local Line Out

<0,020% @ 1 кГц

от входа Local Line In до выхода Line Out

<0,003% @ 1 кГц

Микрофонный вход E.I.N.

<-126 dBu (150 Ом)

22 Гц - 22 кГц полоса пропускания, невзвешенный

Остаточный шум

-95 dBu

Выходы Stagebox line output; без включенных входов, Положение фейдеров 0dB

Коэффициент ослабление синфазного сигнала

80дБ на 1 кГц

на входах Stagebox Mic input

Частота дискретизации

48 кГц

Латентность

от входа Mic Stagebox (gain мин.) до выхода Local Line Out

< 2 мс на 48 кГц

Частота дискретизации AES/EBU Input

32–108 кГц

Разрешение DSP

40-бит с плавающей точкой

Внутренний тактовый сигнал

Точночть

< +/- 50/106

Jitter

< +/- 5 нс

Внешняя синхронизация

BNC Wordclock, AES/EBUsync in, Video sync in

Уровни входного и выходного сигнала

Микрофонный вход

+28 dBu max

Линейный вход

+18 dBu max

Линейный выход

+18dBu max

Номинальный рабочий уровень

0dBu (-18dBFS)

Импеданс входа и выхода

Микрофонный вход

2,7 кОм

Все остальные входа

>10 кОм

Линейный выход

<75 Ом

Выхода AES/EBU

110 Ом

Генератор

20 Гц to 20 кГц/Розовый/Белый шум, изменяемый уровень

Stagebox ФВЧ

80Гц фиксированный, 12 дБ на октаву

Channel ФВЧ

20Гц-600Гц, 18 дБ на октаву

Channel ФНЧ

1 кГц - 20 кГц, 18 дБ на октаву

Эквализация (входов и выходов шины)

ВЧ

20 Гц - 20 кГц, +/-18 дБ, Q= 0,3-8,7 или полка

Средне-высокие частоты

20 Гц - 20 кГц, +/-18 дБ, Q=0,3-8,7

Средне-низкие частоты

20 Гц - 20 кГц, +/-18 дБ, Q=0,3-8,7

НЧ

20 Гц - 20 кГц, +/-18 дБ, Q= 0,3-8,7 или полка

Индикация

Встроенный 20-сегментный гистограммный светодиодный индикатор плюс 9-сегментный индикатор уровня на всех входах и выходах. Изменяемое время до пика 0-2 с.

Питание

90-264 В, 47-63 Гц,

Потребляемая мощность

Control Surface

155 Вт (165 Вт)

Local Rack

140 Вт (150 Вт)

Stagebox

140 Вт (150 Вт)

Встроенное устройство хранение данных

20 Гб 2.5" жесткий диск, диапазон температур -20°C +85°C (-4°F - 185°F)
