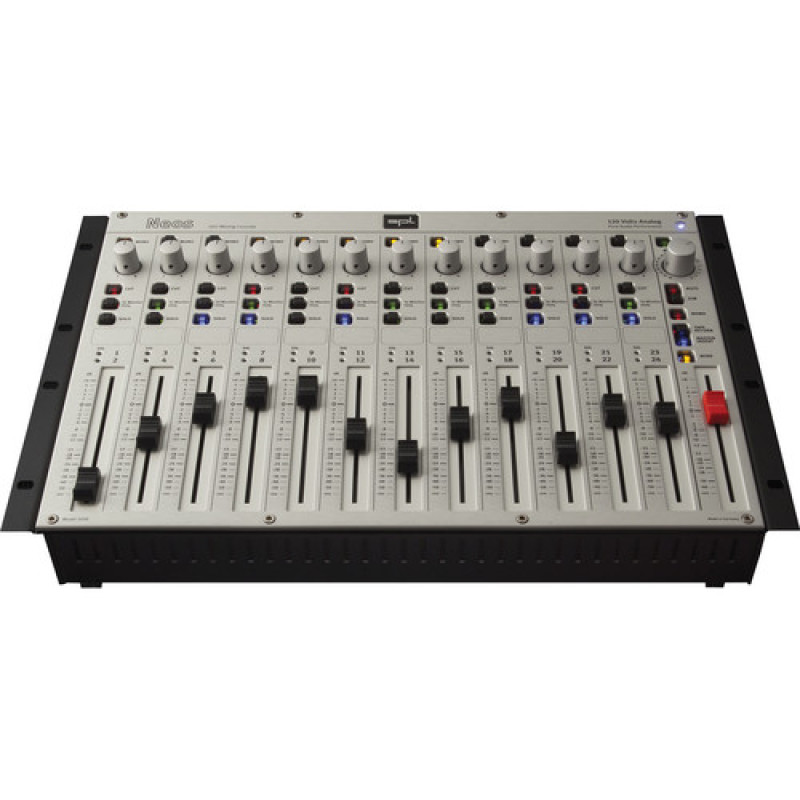

Аналоговый микшер SPL Neos

SPL Neos - Консоль сумматора и мониторинга

Сочетает в себе преимущества 24-канального аналогового суммирующего микшера, включая фейдеры, регуляторы управления в компактной конструкции, основанной на 120-вольтной технологии.

Этот аппарат предназначен для бесшовной интеграции с компьютерными рабочими станциями, обеспечивая при этом характерный высококачественный звук и обработку аналоговых устройств.

24 входа обеспечиваются тремя 8-канальными разъемами DB25. Для выходов устройство оснащено балансными разъемами XLR для записи и двух пар громкоговорителей, а также небалансными разъемами XLR. Каждый входной канал имеет фейдер 100 мм ALPS, регуляторы панорамирования, кнопки моно, обрезки, соло и «Только для мониторинга» с сигнальными светодиодами.

Мастер-секция также имеет 100-миллиметровый фейдер ALPS. Секция мониторинга включает в себя регулятор громкости и кнопки отключения звука, димер и моно.

Характеристики:

Входы и выходы:

• Электронно-балансные инструментальные усилители;
• Гнезда: Входы DB25/TASCAM, XLR, выходы: XLR;
• Входное сопротивление: 10 кОм балансное; 20 кОм небалансное;
• Выходное сопротивление: 75 Ом балансное; 75 Ом небалансное;
• Номинальный входной уровень: + 4 дБн;
• Максимальный входной уровень: > + 30 дБн (30 дБн = предел измерительного оборудования);
• Максимальный выходной уровень: > 24 дБн.

Измерения

• Частотный диапазон (-3 дБ): от 10 Гц до >200 кГц;
• Фаза: 1 кГц: 0 °, 10 кГц: -4,5 °, 20 кГц: -8,30 °;
• CMRR (коэффициент ослабления синфазного сигнала): > 60 дБ (выход на запись, посыл инсерта, монитор A/B).

Коэффициент нелинейных искажений (THD)

• 10 Гц, Выход на запись: 0.0011%, Посыл инсерта: 0.0011%, Монитор A/B: 0,0016%;
• 100 Гц, Выход на запись: 0,00060 Посыл инсерта: 0,0009%, монитор A/B: 0,0016%;
• 1000 Гц, Выход на запись: 0,00090%, Посыл инсерта: 0.0013%, Монитор A/B: 0,0020%;
• 5000 Гц, Выход на запись: 0.0032%, Посыл инсерта: 0.003%, Монитор A/B: 0,004%;
• 10 кГц, Выход на запись: 0,0028%, Посыл инсерта: 0,0018%, монитор A/B: 0,0027%;
• 22 кГц, Выход на запись: 0,00054%, Посыл инсерта: 0,00050%, монитор A/B: 0,0005%;
• (Выход генератора 24 дБн, входы с 40 дБн).

Соотношение Сигнал/Шум (все каналы)

• Выход на запись: 92 дБн;
• Посыл инсерта: 92 дБн;
• Монитор A/B: 88 дБ.
• Динамический диапазон:› 122 дБ

Источник питания:

• Линейный источник питания с тороидальным трансформатором;
• Рабочее напряжение: +/- 60 вольт (120 вольт);
• Потребляемая мощность (в режиме ожидания, 230 В/50 Гц): 0,420 А, 75 Вт, 97,8 ВА;
• Предохранители: 230 В/50 Гц - 315 мА; 115 В/60 Гц - 630 мА;
• Селектор напряжения: 115 В/230 В.

Габариты и вес:

• Передняя панель, включая кронштейны для рэковой стойки: по стандарту EIA: 19"/7U (ШхВ: 483 x 310 мм);
• Передняя панель без кронштейнов: ширина 440 мм;
• Корпус (ШxВxГ): 483x235x330 мм, глубина включая гнезда и разъёмы: 355 мм;
• Вес: 14,1 кг;
• Внешний источник питания (ШxВxГ): 154x67x236 мм, вес: 3 кг.
