Свет STAGE4 MAPIX DMX DOT 40

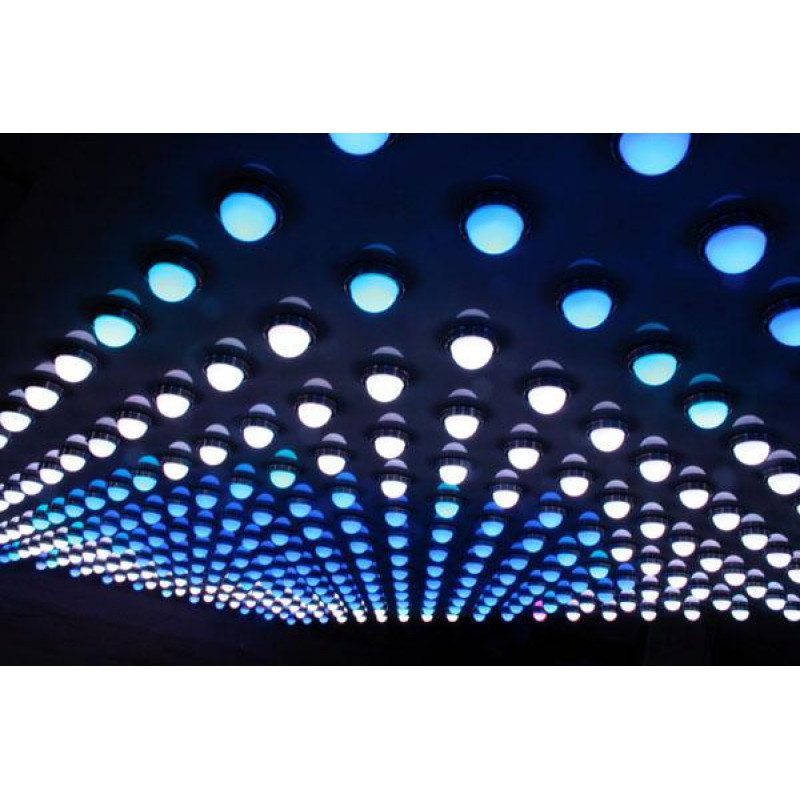

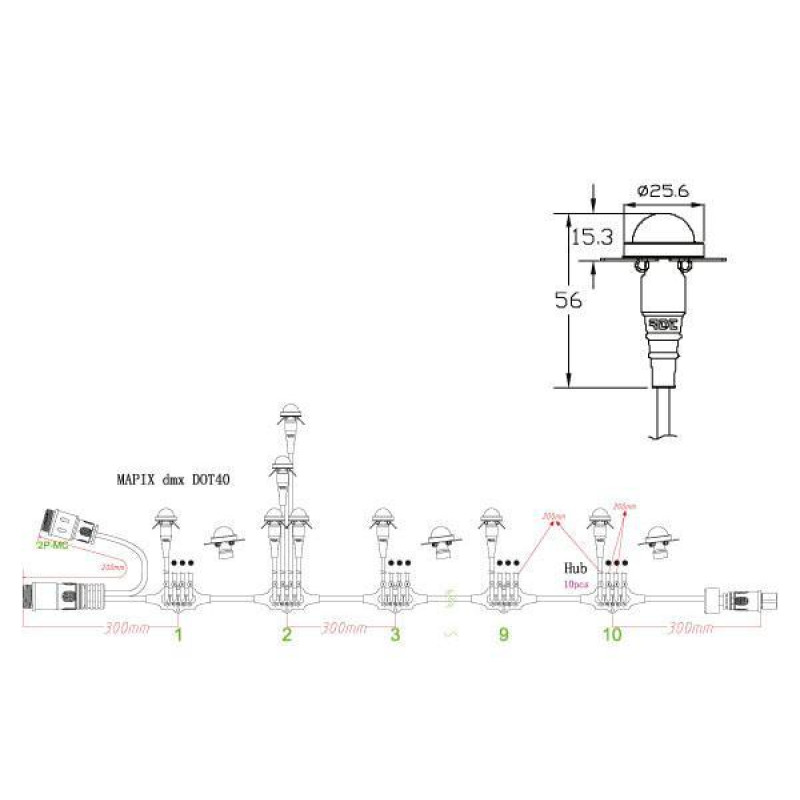

STAGE 4 MAPIX DMX DOT 40 КОМПЛЕКТ ПЛАСТИКОВЫХ ПИКСЕЛЬНЫХ МОДУЛЕЙ (ПОЛУСФЕРА).40 шт. ø =25,6 мм, 10 «связок» по 4 модуля, комплект коммутации для соединения 10 модулей в кластеры или в линию, для подключения питания и сигнала управлении (без блока питания). Комплект служит для создания светодиодного графического «полотна», «потолка», «стены», «люстры».Применяется для сценического, клубного дизайна, а также для любого интерактивного места для привлечения внимания и создания необычного интерьера. 4 комплекта занимают 1 DMX поток по управлению. Максимальный вариант инсталляции 1 комплекта: 40 модулей с шагом 12,5 см макс., получается графическое поле примерно 500х1125 мм (ШхВ). Для со-ставления пиксельного поля большего размера по ширине и длине - увеличивают кол-во комплектов (условно не ограничено).Рекомендуемые части управления: MADRIX software KEY (подбирается по кол-ву комплектов, например, MADRIX® KEY PRO 64 x 512 DMX ch. – сможет управлять пиксельным потолком в 144 кв.м.), Ethernet-DMX конвертеры - по удобству инсталляции и кол-ву D MX потоков MADRIX® LUNA 4/8 или 16 выходов. Кабели DMX in/out 5 pin XLR.
Комплект поставки:
40 модулей, 10 «связок» по 4 модуля
1 х кабель DMX с разъемами (XLR5M→1m→4PFC)
1 х кабель питания с разъемом 4PFC
1 х Концевая заглушка с защитой от влаги End Cap (for waterproof)

ПРИМЕР ИНСТАЛЛЯЦИИ №1
Для удобства монтажа, можно использовать готовые модульные панели MAPIX DOT PANEL 500x1125 (металлическая панель 500*1125 мм для установки 40 пиксельных модулей с шагом 125 мм, поставляется отдельно). Для получения динамического пиксельного поля размером 4х1 м доста- точно 8 комплектов MAPIX dmx DOT 40, для управления которыми используются 2 DMX потока. Для подключения питания приобретаются блоки DC 5В в сумме до 160Вт. В качестве автономной и управляемой системы управления подойдет MADRIX® PLEXUS (1024 канала). Монтаж может быть осуществлен с помощью шпилек М12 или тросового подвеса.
ПРИМЕР ИНСТАЛЛЯЦИИ №2
Необычная и в то же время интерактивная люстра для создания центрального места в ночном клубе или фойе. Конструкция состоит из 30 «лучей», в каждом из которых размещены 16 пиксельных модулей. Комплекты MAPIX dmx DOT 40 подключаются с линию, последовательно друг за другом. 4 комплекта составляют 160 пикселей (10 лучей х 16 ) и управляются 1 DMX потоком, для подачи питания можно использовать PSU 5В 60-80Вт (размещенному в центре люстры). Вся люстра состоит из 12 комплектов MAPIX dmx DOT 40 и может управляться MADRIX® KEY entry 4x 512 dmx ch по 3-м DMX потокам. Для «доставки» сигнала управления можно использовать 3 шт. MADRIX® USBone Интерфейс вывода управления РС по 512 DMX или 4-х потоковый Ethernet конвертер MADRIX® LUNA 4. Размер данный конструкции обусловлен шагом расположения модулей - до 125-140 мм между точками. Тогда длина одного «луча», прямой или изогнутой формы, должна составлять 2- 2,5 м, диаметр круга «люстры» от 3,5-5 м (условно). Дополнительно можно разместить поворотные головы, типа BEAM-132B по окружности для усиления эффект.
