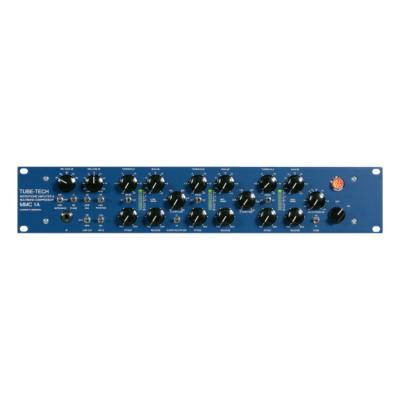

Микрофонные предусилители TUBE-TECH MMC 1A

TUBE-TECH MMC 1A - Ламповый микрофонный предусилитель и многоканальный компрессор

Представляет собой завершенный тракт предварительной обработки, он также оснащен дополнительным входом для непосредственного подключения музыкальных инструментов и отдельным линейным входом.

Микрофонный вход оснащен переключателем входного сопротивления, фантомным питанием, реверсом фазы и аттенюатором –20 дБ. Все входы снабжены обрезными фильтрами низких частот. Трехполосный оптический компрессор аудиосигнала служит для оптимального сложения всех трех полос с исключительно плоской амплитудно-частотной характеристикой. Переключатель bypass позволяет полностью исключить компрессор из тракта.

Плавающие балансные микрофонные вход и выход оснащены трансформаторами с электростатическими экранами. Линейный вход небалансный, однако, как опция, может быть установлен трансформатор. Источник питания и канал сайдчен построены на полупроводниках. За исключением выходного каскада все постоянные напряжения стабилизированы.

Характеристики:

Сопротивление:

• Микрофонный вход: 600/1200/2400 Ом
• DI вход: <1 МОм
• Линейный вход: 20 кОм
• Выход <60 Ом

Частотный диапазон, +05/-3 дБ: 5 ц - 50 кГц

Коэффициент нелинейных искажений + шум (THD+N), на 40 Гц:

• 0 dBU: 0,20 %
• +10 dBU: 0,20 %
• Макс. на выходе, +26 dBU: <1 %
• Макс. на входе, +21 dBU: <1 %

Шум Mic, Rg=200 Ом:

• Невзвешенный: при усилении на выходе 0 дБ<-80 dBU, при +60 дБ <-60 dBU
• CCIR-468-4: при усилении на выходе 0 дБ <-70 dBU, при +60 дБ <-50 dBU

Шум Line, Rg=200 Ом:

• Невзвешенный: при усилении на выходе 0 дБ<-80 dBU, при +10 дБ <-75 dBU
• CCIR-468-4: при усилении на выходе 0 дБ <-70 dBU, при +10 дБ <-65 dBU

Шум DI, Rg=200 Ом:

• Невзвешенный: при усилении на выходе 0 дБ<-80 dBU, при +50 дБ <-50 dBU
• CCIR-468-4: при усилении на выходе 0 дБ <-70 dBU, при +50 дБ <-40 dBU
• Ослабление синфазного сигнала при 10 кГц: <-60 дБ

Усиление:

• Микрофонный вход: от +10 дБ до +70 дБ
• DI вход: от 0 дБ до +60 дБ
• Линейный вход: от -10 дБ до +10 дБ
• НЧ, СЧ и ВЧ: до +10 дБ
• Выход: до +10 дБ

Частоты X-over:

• НЧ и СЧ: х1: от 60 до 300 Гц; х4: от 0,24 до 1,2 кГц
• СЧ и ВЧ: х1: от 1,2 до 6 кГц

Компрессор:

• Соотношение: от 2:1 до 10:1
• Порог: до -20 dBU
• Атака: от 3 мс до 200 мс
• Восстановление: от 60 мс до 2 с

Лампы:

• ECC 81: 4 шт
• ECC 82: 1 шт
• ECC 83: 1 шт

Регулировки и переключатели:

• OFF/ON, COMP on/off, OUTPUTGAIN dB
• Секция предусилителя: INPEDANCE 600/1200, PHASE 0/180, PAD Off/-20dB, PHANTOM Off/+48V, LOW CUT Off/40Hz, INPUT Line/Mic
• Секции компрессора НЧ, СЧ и ВЧ: 3х: RATIO 2:1/10:1, THRESHOLD, ATTACK, RELEASE, GAIN dB
• X-OVER multiplier: x1/x4, X-OVER LOW, X-OVER HIGH

Разъёмы:

• Линейный вход: XLR
• Микрофонный вход: XLR
• Выход: XLR
• Вход DI: ¼” «джек» на передней панели

• Питание: 115 В/230 В, 50-60 Гц, 30-45 Вт
• Габариты (В х Ш х Г), мм: 88(2U) х 483 х 205
• Вес: 5,3 кг, в упаковке 6,1 кг
