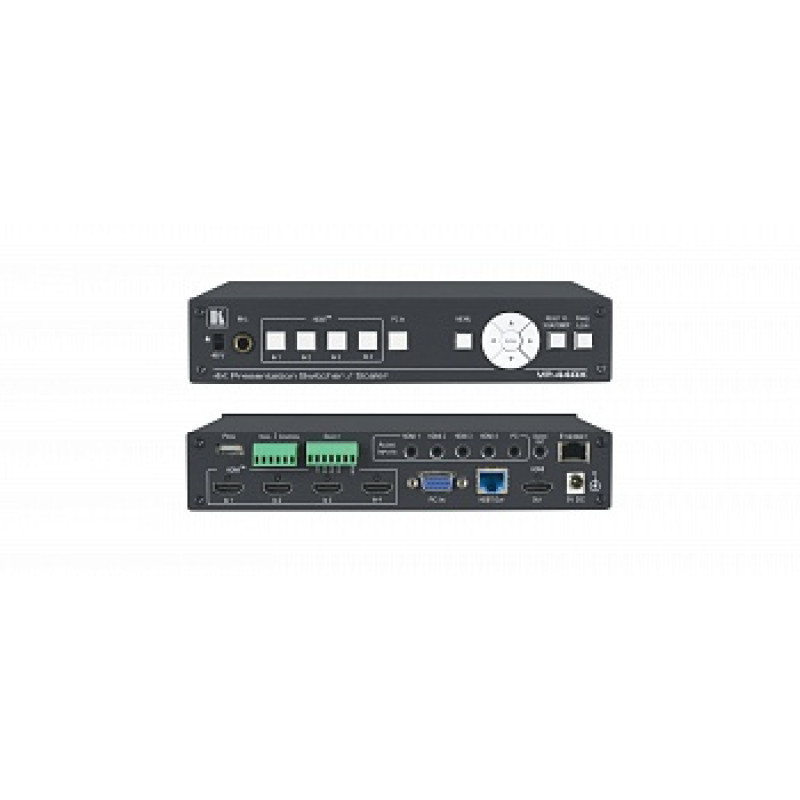

Kramer VP-440X

Kramer VP-440X – коммутатор/масштабатор с поддержкой разрешений до 4K и скорости передачи данных до 18 Гбит/с, а также технологии HDR. Прибор имеет четыре входа HDMI и один вход VGA, небалансные аналоговые аудиовходы для каждого из видеовходов и один микрофонный вход. Прибор производит повышающее и повышающее масштабирование видеосигнала, эмбедирование аудиосигнала в видеосигнал и вывод видеосигнала на два идентичных выхода: HDMI и HDBaseT. Также в устройстве имеется аналоговый стерео аудиовыход. С выхода HDBaseT сигнал может передаваться по медному кабелю витой пары на расстояние до 70 м для сигналов 1080p и на расстояние до 40 м для сигналов 4K@60 Гц (4:2:0) с глубиной цвета 24 бита на пиксель.

Технические характеристики Kramer VP-440X:

• Понижающее/повышающее масштабирование с/до разрешения 4K@60 Гц. (4:4:4). На выходе может быть установлено разрешение, соответствующее собственному разрешению средства отображения, или выбрано иное разрешение. При выборе выходного разрешения равным 4K и скорости передачи данных до 18 Гбит/с, на выходе HDBaseT производится автоматическое понижение цветовой субдискретизации до 4:2:0.
• Наличие постоянной синхронизации на выходе, предотвращающее подрывы изображения при переключении входов даже в случае отсутствия входного сигнала.
• Гибкие возможности работы с аудио — используйте цифровой звук в составе HDMI или эмбедируйте аудиосигнал в HDMI с любого из четырех соответствующих аналоговых входов. В дополнение на лицевой панели имеется микрофонный вход, сигнал с которого может микшироваться с текущим аудиосигналом, эмбедироваться с полным замещением текущего аудиосигнала или частично подавлять текущий аудиосигнал (режим talk-–over). Сигнал с любого из аудиовходов может выводиться на небалансный аудиовыход.
• Встроенный процессор цифровой обработки аудиосигнала, предусматривающий функции эквалайзера, микширования, введения задержки и режима talk--over.
• Соответствие спецификации HDMI — поддержка HDR10 и HDCP 2.2/1.4.
• Пропуск данных EDID от дисплея к источнику сигнала HDMI.
• Поддержка шины управления CEC — автоматическая отправка команды на выключение дисплея по истечении времени тайм-аута после пропадания сигнала на входе, а также команды на включение дисплея при повторном появлении входного видеосигнала.
• Двусторонняя передача последовательных данных по интерфейсу RS-232 для управления как устройствами, подключенными к VP-440X, так и находящимися на удаленном конце линии HDBaseT.
• Разнообразные возможности управления — управляйте устройством при помощи экранного меню с использованием кнопок лицевой панели, по Ethernet — посредством встроенных веб-страниц и/или с помощью команд (по Ethernet или RS-232), передаваемых с помощью ПК, сенсорной панели управления или иного контроллера. Также возможно дистанционное переключение входов, а также включение/выключение дисплея при помощи устройств замыкания контактов, подключенных к блоку съемных клемм на задней панели прибора.
• Простота установки — прибор занимает ½ пространства высотой 1U в стандартной аппаратурной 19-дюймовой стойке, куда он может быть легко установлен с помощью рекомендованного опционального адаптера Kramer.
• Входы4 HDMI; 1 VGA (15-контактный разъем HD); 5 небалансное стерео аудио (гнездо mini-jack 3,5 мм); 1 микрофонный вход (jack 6,3 мм)
• Выходы1 HDMI; 1 HDBaseT (RJ–45); 1 небалансное стерео аудио (гнездо mini-jack 3,5 мм)
• Порты1 Ethernet (RJ–45); 1 DATA RS-232 (3-контактный блок съемных клемм); 1 CTRL RS-232 (3-контактный блок съемных клемм); 7-контактный блок съемных клемм для удаленного замыкания контактов переключения входов; 1 USB-A – для обновления встроенного ПО
• Максимальная скорость передачи данных18 Гбит/с (6 Гбит/с на один канал)
• Максимальное разрешение видеосигнала4K, 60 Гц (4:4:4)
• Поддержка HDMIHDCP 2.2 / 1.4, HDR10
• Поддерживаемые разрешения на входе HDMI480i/576i, 480p/576p, 720p@60/50 Гц, 1080i@60/50 Гц, 1080p@60/50 Гц, 1080p@24/25/30 Гц, 640x480@60/67/72/75/85 Гц, 800x600@56/60/72/75 Гц, 1024x768@60/70/75 Гц, 1280x1024@60/75 Гц, 1280X960@60 Гц, 1280X720@60 Гц, 1920X1080@60 Гц, 1600X1200@60 Гц, 1280x768@60 Гц, 1280x800@60 Гц, 1360x768@60 Гц, 1366x768@60 Гц, 1400x1050@60 Гц, 1600X900@60 Гц RB, 1680x1050@60 Гц, 1920x1200@60 Гц RB, 2048x1080@24/25/30/50/60 Гц, 4K/2K@24/25/30/50/60 Гц, 4K/2K(4:2:0)@50/60 Гц
• Поддерживаемые разрешения на входе VGA640x480@60/67/72/75/85 Гц, 800x600@56/60/72/75 Гц, 1024x768@60/70/75 Гц, 1280x1024@60/75 Гц, 1280X960@60 Гц, 1280X720@60 Гц, 1920X1080@60 Гц, 1600X1200@60 Гц, 1280x768@60 Гц, 1280x800@60 Гц, 1360x768@60 Гц, 1366x768@60 Гц, 1400x1050@60 Гц, 1600X900@60 Гц RB, 1680x1050@60 Гц, 1920x1200@60 Гц RB
• Поддерживаемые разрешения на выходе640x480@60 Гц, 800x600@60 Гц, 1024x768@60 Гц, 1280x768@60 Гц, 1280x800@60 Гц, 1280x1024@60 Гц, 1360x768@60 Гц, 1400x1050@60 Гц, 1440x900@60 Гц, 1600x1200@60 Гц, 1680x1050@60 Гц, 1920x1200@60 Гц RB, 1920x1080@60 Гц, 1280x720@60 Гц, 720x480p@60 Гц, 720x576p@50 Гц, 1280x720p@50/60 Гц, 1920x1080p@24/25/30/50/60 Гц
• Поддержка разрешения 4K на выходе HDMI4K@24/25/30/50/60 Гц (4:4:4)
• Поддержка разрешения 4K на выходе HDBaseT4K@24/25/30 Гц (4:4:4), 4K@50/60 Гц (4:2:0)
• Задержка при переключении входов3 секунды
• Задержка видеосигнала на выходе1-2 кадра
• Линия передачи по витой пареHDBaseT 1.0
• Расстояние передачи по линии HDBaseTдо 40 м для сигналов 4K@60 Гц (4:2:0); до 70 м для сигналов 1080p@60 Гц, 36 бит на пиксель; Примечание: вышеуказанные значения расстояния передачи сигналов обеспечиваются при использовании рекомендованного кабеля витой пары HDBaseT Kramer
• ПитаниеАдаптер питания 5 В постоянного тока, 4 А; Потребляемая мощность 18-19 Вт
• Тип корпусаДля настольной установки или установки в стандартную 19-дюймовую аппаратурную стойку (занимаемое пространство: ½ ширины стойки, высота 1U)
• Материал корпусаАлюминий
• ОхлаждениеЕстественная конвекция
• Рабочая температура0°...+40°C
• Температура хранения-40°...+70°C
• Относительная влажность воздуха10%...90% без конденсации
• В комплектеАдаптер питания, резиновые ножки
• Габаритные размеры (Ш х Г х В)21,46 x 16,30 x 4,36 см
• Вес1,1 кг (приблизительно)
• Вес в упаковке1,6 кг (приблизительно)
