Кинопроцессоры QSC DCM 10D

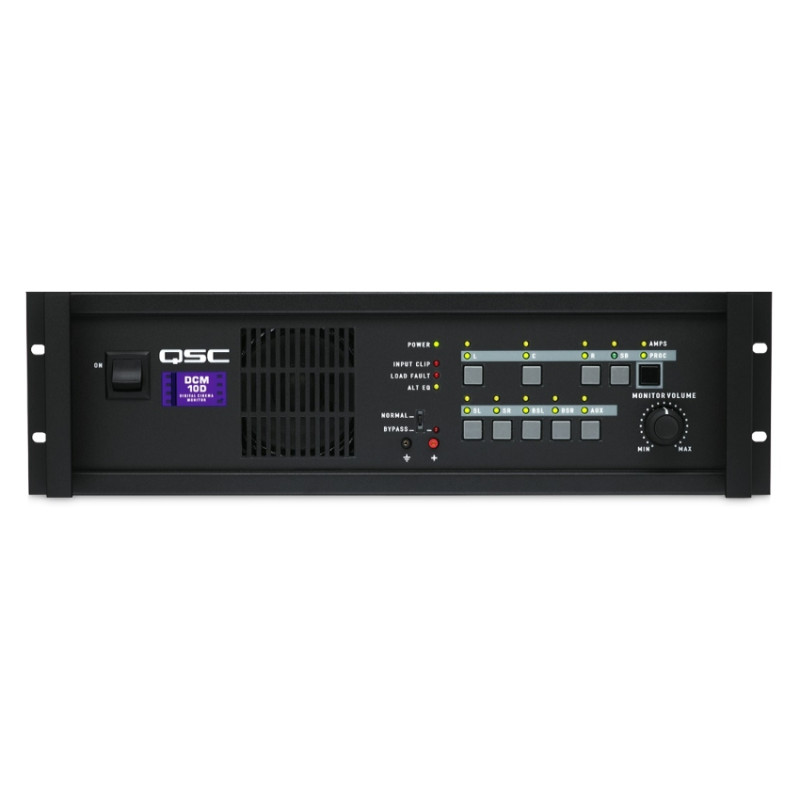

QSC DCM 10D - Кино - процессор

Процессор DCM 10D (Digital Cinema Monitors) представляет собой единый блок с интегрированными кроссоверами, мониторингом системы и схемами обнаружения сбоев нагрузки и обеспечивают исключительную производительность и контроль, а также бесшовное взаимодействие со старыми, до сих пор существующими кинотеатральными процессорами. Объединив мониторинг и кроссоверы, все процессоры QSC серии DCM упрощают коммутацию и конфигурацию системы, повышая эффективность своей работы благодаря быстрой настройке и повышению эффективности работы.
Приборы в полной мере используют цифровые технологии для обработки и управления. Цифровая обработка сигнала обеспечивает наилучшее качество звука и высокий динамический диапазон, превосходя традиционные аналоговые кроссоверы. Кроме того, программное обеспечение DCM Manager позволяет вам легко создавать и развертывать любые конфигурации, объединяя все элементы настройки системы в один пресет с возможностью сохранения.

Особенности модели QSC DCM 10D :

• Управление через USB с помощью программного обеспечения в реальном времени.
• Двух-, трех- и четырех-полосная конфигурация.
• Входы аналоговые или AES/EBU.
• Назначаемые пользователем дополнительные выходы.
• Содержит функции монитора и кроссовера в одном корпусе.
• Цифровая обработка сигнала обеспечивает высокое качество звука (высокий динамический диапазон).
• Короткое время настройки системы (особенно важно в мегаплексных кинотеатрах с похожими залами).
• Простота подключения к усилителям с QSC DataPort. Для каждого усилителя требуется только один кабель (содержит два входных канала, два возврата, контроль питания (on/standby), и два канала контроля нагрузки).
• Эксклюзивная функция “Load Fault” показывает неисправность акустической системы или кабелей.
• Простые настройки кроссовера через ПК с паролем для настройки системы защиты от несанкционированного доступа.
• Более низкая стоимость в сравнении с другими существующими четырехполосными системами.
• Совместимость со всеми современными звуковыми форматами; 3 заэкранных канала, 5.1 - 7.1.
• 3-летняя гарантия плюс дополнительный 3-летний расширенный контракт на обслуживание.

Спецификация:

• Контроллеры на лицевой панели:
• Включение питания: кулисный переключатель.
• Выбор режима монитора: кнопка (срабатывание при нажатии).
• Выбор канала монитора: 9 кнопок (срабатывание при нажатии).
• Громкость монитора: вращающийся потенциометр.
• Тестовые подключения: 2 разъема для подключения к контрольным точкам.
• Переключатель выбора режима bypass: ползунковый переключатель.

Индикаторы:

• Индикатор питания: зеленый светодиод.
• Индикатор режима монитора: зеленый и желтый светодиоды.
• Индикаторы каналов процессора: 9 зеленых светодиодов.
• Индикаторы каналов усилителей: 9 желтых светодиодов.
• Аварийный индикатор: красный светодиод.
• Индикатор перегрузки: красный светодиод.
• Индикатор режима bypass: мигающий красный светодиод.
• Индикатор режима альтернативной эквализации: желтый светодиод.

Контроллеры на задней панели:

• Уровни кроссовера bypass: 2 вращающихся триммера.
• Выбор аналогового или цифрового входа: ползунковый переключатель.

Разъемы на задней панели:

• Основной аналоговый вход: 25-пиновый D-sub(f).
• Вход для каналов окружающего звука: 25-пиновый D-sub(f).
• Цифровой вход: 25-пиновый D-sub(f).
• DataPort для подключения усилителей: 10 15-пиновых разъемов D-sub(f) высокой плотности.
• Порт управления: USB-B.
• Выход линейного уровня для людей с нарушением слуха: 3-х позиционный винтовой зажим.
• Выход линейного уровня для сабвуфера: 3-х позиционный винтовой зажим.
• Выход для внешнего монитора: 2-х позиционный винтовой зажим.
• Дополнительный вход линейного уровня: 3-х позиционный винтовой зажим.
• Контакты для выбора режима альтернативной эквализации: 2-х позиционный винтовой зажим.
• Разъем питания: IEC.

Входы:

• Тип входа: активный балансный.
• Входное сопротивление: 20 кОм.
• Максимальный уровень аналогового входа: +14,2 dBu (4Vrms).
• Аналого-цифровое преобразование: 24-битная дельта-сигма конвертация со 128х передискретизацией.

Выходы DataPort – заэкранные каналы:

• Диапазон уровня выхода: от +6 дБ до -18 дБ с шагом в 0,1 дБ.
• Динамический диапазон: > 103 дБ.
• Коэффициент нелинейных искажений + шум, AES-17, 20 Гц-20 кГц, входной уровень +12 dBu, все фильтры выключены: < 0.013% (аналоговые входы), <0.008% (цифровые входы).
• Частотный диапазон: 20 Гц – 20 кГц (без фильтров).
• Цифро-аналоговое преобразование: 24-битная дельта-сигма конвертация со 128х передискретизацией.
• Топология фильтров: 24-битные цифровые БИХ-фильтры.
• Кроссоверные фильтры: Linkwitz-Riley 24 дБ / октавные цифровые фильтры, программируемые от 20 Гц до 20 кГц.
• Параметрическая эквализация (3 на канал + 3 на частотный диапазон): уровень усиления/ослабления ± 10 дБ в диапазоне от 20 Гц до 20 кГц. Добротность программируется с шагом 1/10 октавы от 1/10 до 2 октав.
• Эквализация рупора (ВЧ-драйвера): цифровой шельф-фильтр с программируемым усилением до 6 дБ от 1 кГц до 20 кГц. Доступно только для диапазона высоких частот.
• Эквализация заэкранной акустики (СЧ-драйвера): цифровой шельф-фильтр с программируемым усилением до 6 дБ от 1 кГц до 20 кГц.
• Субсоник-фильтр (ФВЧ): цифровой фильтр высоких частот, программируемый от 15 Гц до 50 Гц, может быть запрограммирован как 0,707 (плоский) или 2 (усиление B6).
• Универсальный фильтр: универсальный фильтр 2-го порядка, программируемый от 20 Гц до 2000 Гц (только для низкочастотного выхода).
• Задержка по частотным диапазонам: программируется с шагом 21 мкс от 0 до 10 мс на диапазон.
• Задержка по каналам: программируется с шагом 1 мс от 0 до 20 мс.
• Полярность: нормальная, инверсная.
• Выключение звука (mute): индивидуально для каждого канала и частотного диапазона.

Выходы DataPort – каналы окружающего звука и сабвуфера:

• Диапазон уровня выхода: от +6 дБ до -18 дБ с шагом в 0,1 дБ.
• Динамический диапазон: > 103 дБ.
• Коэффициент нелинейных искажений + шум, AES-17, 20 Гц-20 кГц, входной уровень +12 dBu, все фильтры выключены: < 0.013% (аналоговые входы), <0.008% (цифровые входы).
• Частотный диапазон: 20 Гц – 20 кГц (без фильтров).
• Цифро-аналоговое преобразование: 24-битная дельта-сигма конвертация со 128х передискретизацией.
• Топология фильтров: 24-битные цифровые БИХ-фильтры.
• Кроссоверные фильтры: Linkwitz-Riley 24 дБ / октавные цифровые фильтры, программируемые от 20 Гц до 20 кГц.
• Параметрическая эквализация (2 на канал): уровень усиления/ослабления ± 10 дБ в диапазоне от 20 Гц до 20 кГц. Добротность программируется с шагом 1/10 октавы от 1/10 до 2 октав.
• Субсоник-фильтр (ФВЧ): цифровой фильтр высоких частот, программируемый от 15 Гц до 50 Гц, может быть запрограммирован как 0,707 (плоский) или 2 (усиление B6).
• Задержка по каналам: программируется от 0 до 150 мс (только каналы окружающего звука).
• Выключение звука (mute): для всех выходов на сабвуферы и индивидуально для каждого канала окружающего звука.
• Управление басом: из суммы заэкранных каналов может быть выделена низкочастотная составляющая и направлена на выход каналов сабвуфера.

Выходы DataPort – дополнительные каналы (aux):

• Диапазон уровня выхода: от +6 дБ до -18 дБ с шагом в 0,1 дБ.
• Динамический диапазон: > 103 дБ.
• Коэффициент нелинейных искажений + шум, AES-17, 20 Гц-20 кГц, входной уровень +12 dBu, все фильтры выключены: < 0.013% (аналоговые входы), <0.008% (цифровые входы).
• Частотный диапазон: 20 Гц – 20 кГц (без фильтров).
• Цифро-аналоговое преобразование: 24-битная дельта-сигма конвертация со 128х передискретизацией.
• Топология фильтров: 24-битные цифровые БИХ-фильтры.
• Кроссоверные фильтры: Linkwitz-Riley 24 дБ / октавные цифровые фильтры, программируемые от 20 Гц до 20 кГц.
• Параметрическая эквализация (3 на канал + 3 на частотный диапазон): уровень усиления/ослабления ± 10 дБ в диапазоне от 20 Гц до 20 кГц. Добротность программируется с шагом 1/10 октавы от 1/10 до 2 октав.
• Субсоник-фильтр (ФВЧ): цифровой фильтр высоких частот, программируемый от 15 Гц до 50 Гц, может быть запрограммирован как 0,707 (плоский) или 2 (усиление B6).
• Эквализация рупора (ВЧ-драйвера): цифровой шельф-фильтр с программируемым усилением до 6 дБ от 1 кГц до 20 кГц. Доступно только для диапазона высоких частот.
• Эквализация заэкранной акустики (СЧ-драйвера): цифровой шельф-фильтр с программируемым усилением до 6 дБ от 1 кГц до 20 кГц.
• Задержка по частотным диапазонам: программируется с шагом 21 мкс от 0 до 10 мс на диапазон.
• Задержка по каналам: программируется с шагом 1 мс от 0 до 20 мс.
• Выключение звука (mute): индивидуально для каждого канала.
• Управление басом: из суммы каналов окружающего звука может быть выделена низкочастотная составляющая и направлена на выход дополнительных каналов.
• Контроль включения усилителей:
• Все усилители включаются при активации DCM.

Кроссовер аварийного обхода:

• Тип фильтра: активный Butterworth 2-го порядка, 2-х полосный.
• Диапазон ослабления (тримпот): от 0 дБ до -20 дБ.
• Частота раздела кроссовера: 1000 Гц (2-х полосный), 500 Гц и 1500 Гц (3-х полосный).

Выход сабвуфера:

• Тип выходного каскада: балансный.
• Сопротивление выхода: 50 Ом.
• Максимальный уровень выхода: +14,8 dBu (6 Vp = 4.25 Vrms).
• Требования к нагрузке: Rmin = 2 кОм, Cmax = 4 nF.

Мониторный выход:

• Мощность усилителя: 15 Ватт, усилитель класса D.
• Частотный диапазон: 20 Гц – 20 кГц (± 2 дБ).
• Динамическая обработка: компрессия 1,5:1.

Дополнительный вход (aux):

• Тип входного каскада: балансный.
• Входное сопротивление: 20 кОм.
• Максимальный уровень входа: +14,2 dBu (4.0 Vrms).

Выход для людей с нарушением слуха:

• Тип выходного каскада: балансный.
• Сопротивление выхода: 50 Ом.
• Номинальный уровень выхода: -11,8 dBu (200 mVrms).
• Требования к нагрузке: Rmin = 2 кОм, Cmax = 4 nF.

Ввод замыкания контакта:

• Тип ввода: совместимость с TTL или прямым замыканием контакта.
• Рабочий режим: подключение к земле включает установки альтернативной эквализации (максимальное сопротивление 1,3 кОм).

Внутренний мониторный динамик:

• Четырехдюймовый широкополосный драйвер.

• Размеры прибора: 48 х 13 х 38 мм.
• Требования к питанию: 100 – 240 В, 50/60 Гц.
• Дополнительные аксессуары в комплекте: 2 м кабель питания (UL/CSA), руководство пользователя, CD с программным обеспечением.
