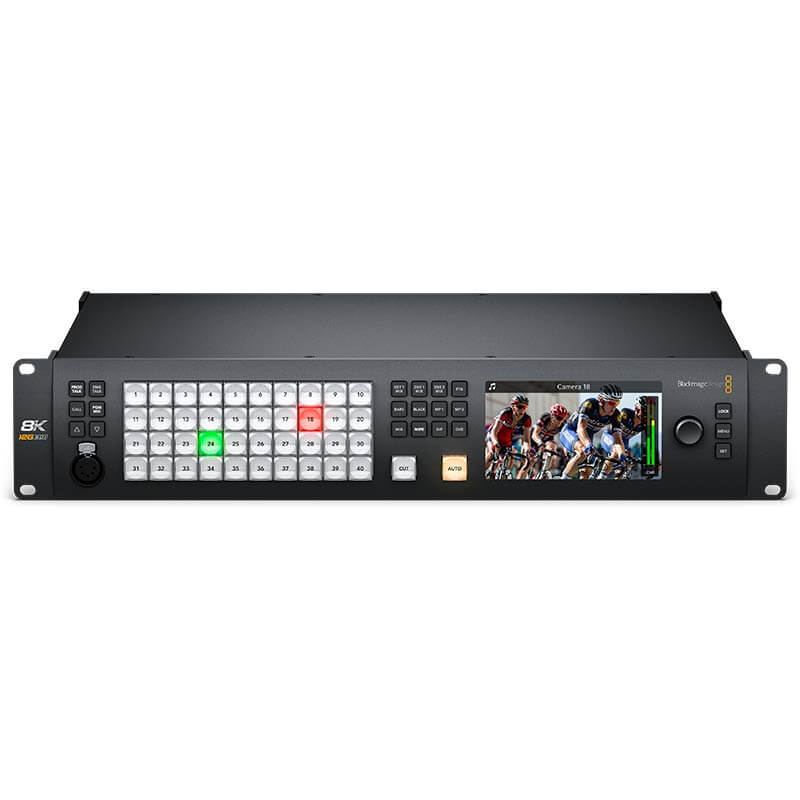

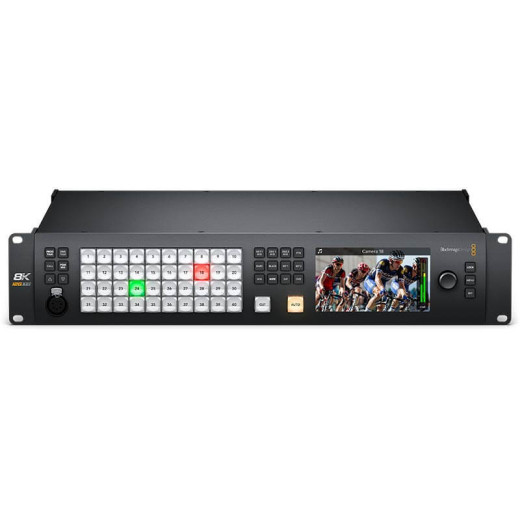

Blackmagic ATEM Constellation 8K

Blackmagic ATEM Constellation 8K

• Общее количество видеовходов 40 (для форматов вплоть до Ultra HD) или 10 (для 8K)
• Общее количество видеовыходов 28 (для форматов вплоть до Ultra HD) или семь (для 8K)
• Общее количество дополнительных выходов 24 (для форматов вплоть до Ultra HD) или шесть (для 8K)
• Скорость передачи через SDI 1,5/3/6/12 Гбит/с
• Общее количество аудиовходов Два симметричных разъема 1/4 дюйма, 1 x MADI (BNC) на 32 стереоканала
• Общее количество аудиовыходов Два симметричных разъема 1/4 дюйма, 2 x MADI (BNC) на 32 стереоканала
• Разъемы для тайм-кода Нет
• Синхровход Tri-Sync или Blackburst
• Повторная синхронизация на входе На всех 40 разъемах
• Преобразование формата и кадровой частоты На всех 40 разъемах
• Видеовходы SDI 40 x 720p, 1080i, 1080p и 2160p (10 бит); 10 x 4320p с возможностью переключения
• Дополнительные аудиовыходы Один 5-контактный разъем XLR для двусторонней связ
• Вывод звука через SDI Двухканальный звук, выводимый на все выходы
• Дополнительные аудиовходы Один 5-контактный разъем XLR для двусторонней связи
• Программные выходы SDI Любые из 24 SDI-выходов
• Программный выход SDI с возможностью понижающей конверсии Нет
• Выход SDI для предварительного просмотра Любые из 24 SDI-выходов
• Многооконный режим Четыре (для форматов вплоть до Ultra HD) или один (для 8K)
• SDI-выходы для многооконного мониторинга 4
• HDMI-выходы для многооконного мониторинга Нет
• Подключение панели управления Порт Ethernet по стандарту 10/100/1000 BaseT с подключением напрямую или через локальную сеть
• Встроенный генератор тайм-кода Да
• Выход Tally С помощью подключения через порт Ethernet к Blackmagic Design GPI and Tally Interface (не входит в комплект поставки)
• Подключение к компьютеру Один порт USB 2.0
• Стандарты и форматы:
• Форматы SD Нет
• Форматы HD 720p/50; 720p/59,94
• 1080i/50; 1080i/59,94
• 1080p/23,98; 1080p/24; 1080p/25; 1080p/29,97; 1080p/50; 1080p/59,94
• Форматы Ultra HD 2160p/23,98; 2160p/24; 2160p/25; 2160p/29,97; 2160p/50; 2160p/59,94
• Форматы 8K 4320p/23,98; 4320p/24; 4320p/25; 4320p/29,97; 4320p/50; 4320p/59,94
• Интерфейс SDI В соответствии со стандартами SMPTE 292M, SMPTE 296M, SMPTE 424M, SMPTE 425M Level A и Level B, SMPTE 2081-1, SMPTE 2081-10, SMPTE 2082-1, SMPTE 2082-10 и SMPTE 2082-12
• Цветовая субдискретизация 4:2:2
• Цветовое разрешение 10 бит
• Цветовое пространство REC 601, REC 709, REC 2020
• Автоматическое переключение SDI Автоматический выбор между 3G‑SDI (Level A и Level B), 6G‑SDI и 12G‑SDI. Требуется 2SI в формате 8K.
• Прочие характеристики:
• Модули первичного кеинга 16 (в форматах до Ultra HD) или четыре для 8K (цветовой, линейный и яркостный кеинг)
• Модули вторичного кеинга Четыре (в форматах до Ultra HD) или два (для 8K)
• Современные инструменты кеинга 16 (в форматах до Ultra HD) или четыре (для 8K)
• Поддержка двусторонней связи Да
• Режим «микс-минус» Да
• Модули линейного/яркостного кеинга 21 (для форматов вплоть до Ultra HD) или семь (для 8K)
• Модуль кеинга для создания переходов (анимация и DVE) По четыре для анимированных переходов и DVE
• Общее количество слоев 28 (для форматов вплоть до Ultra HD) или семь (для 8K)
• Генераторы шаблонов 21 (для форматов вплоть до Ultra HD) или девять (для 8K)
• Генераторы цвета 2
• Цифровые видеоэффекты с 3D-границами и тенями Четыре (для форматов вплоть до Ultra HD) или один (для 8K)
• Панель управления С передней панели, а также с помощью программного приложения или дополнительной аппаратной консоли
• Назначаемые окна 64 (для форматов вплоть до Ultra HD) или 16 (для 8K)
• Индикация Красный цвет для программного сигнала, зеленый для предварительно просматриваемого сигнала
• Присвоение имен источникам Да
• Многооконный мониторинг:
• Многооконный мониторинг Четыре выхода по 16 окон в каждом, всего 64 окна
• Формат вывода в режиме Multi View
• Выбор между HD, Ultra HD или 8K
• Медиаплеер:
• Медиаплееры Четыре (для форматов вплоть до Ultra HD) или один (для 8K)
• Каналы Вырезающий и заполняющий сигнал для каждого медиаплеера
• Емкость библиотеки мультимедиа при загрузке изображений 64 (для форматов вплоть до Ultra HD) или 24 для 8K (вырезающий и заполняющий сигнал)
• Емкость библиотеки мультимедиа при загрузке клипов Четыре (для форматов вплоть до Ultra HD) или два для 8K (вырезающий и заполняющий сигнал)
• Максимальная длина клипа в формате 720 HD
• 3200 кадров
• Максимальная длина клипа в формате 1080 HD 1600 кадров
• Максимальная длина клипа в формате Ultra HD 400 кадров
• Максимальная длина клипа в формате 8K 100 кадров
• Форматы изображения для библиотеки мультимедиа PNG, TGA, BMP, GIF, JPEG и TIFF
• Формат видео для библиотеки мультимедиа Последовательность файлов TGA
• Форматы аудио для библиотеки мультимедиа WAV, MP3 и AIFF
• Дисплей:
• Интепфейс Минимальное разрешение монитора 1366 x 768
• Передняя панель Встроенный ЖК-дисплей для мониторинга HD-видео, 42 светодиодные кнопки для настроек и переключения, восемь — для источников сигнала, четыре — для переходов, шесть — для выбора интерком-связи и микширования, ручка управления меню и настройками, кнопка блокировки передней панели
• Обработка сигналов:
• Задержка обработки Менее 7 строк в форматах вплоть до Ultra HD, 10 строк в 8K
• Звуковой блок 56 каналов.
• Режимы «Вкл.»/«Выкл.»/«Привязка звука к видео».
• Индикация уровня звука и максимального значения.
• Регулировка усиления всего сигнала.
• Шестиполосная эквализация с динамическими эффектами (расширение, подавление, ограничение и компрессия).
• Понижающая конверсия Нет
• Программное обеспечение:
• Программная панель управления В комплект поставки входит программная панель ATEM Software Control для операционных систем Mac 10.13 High Sierra, Mac 10.14 Mojave или более поздних версий, Windows 8.1 (64-разрядная версия) и Windows 10 (64-разрядная версия)
• Обновление программного обеспечения Через порт USB 2.0 с прямым подключением к компьютеру на платформе Mac OS или Windows. ATEM Setup Utility в комплекте поставки.
• Настройка С использованием программной панели управления ATEM, за исключением IP-адреса, который устанавливается с помощью ATEM Setup Utility при подключении к видеомикшеру через порт USB
• Операционные системы:
• Mac 10.13 High Sierra,
• Mac 10.14 Mojave или более поздняя версия
• Windows 8.1 64-bit or Windows 10 64-bit.
• Питание Два встроенных блока питания переменного тока 100-240 В
• Потребляемая мощность 300 Вт
• Физическая установка: 2 места в стойке
• Условия эксплуатации:
• Рабочая температура От 0° до 40° C
• Температура хранения от -20° до 60° C
• Относительная влажность от 0% до 90% (без конденсации)

Срок гарантийного обслуживания - 1 год.
