Inter-M RME-6108 - Контроллер микрофонных панелей

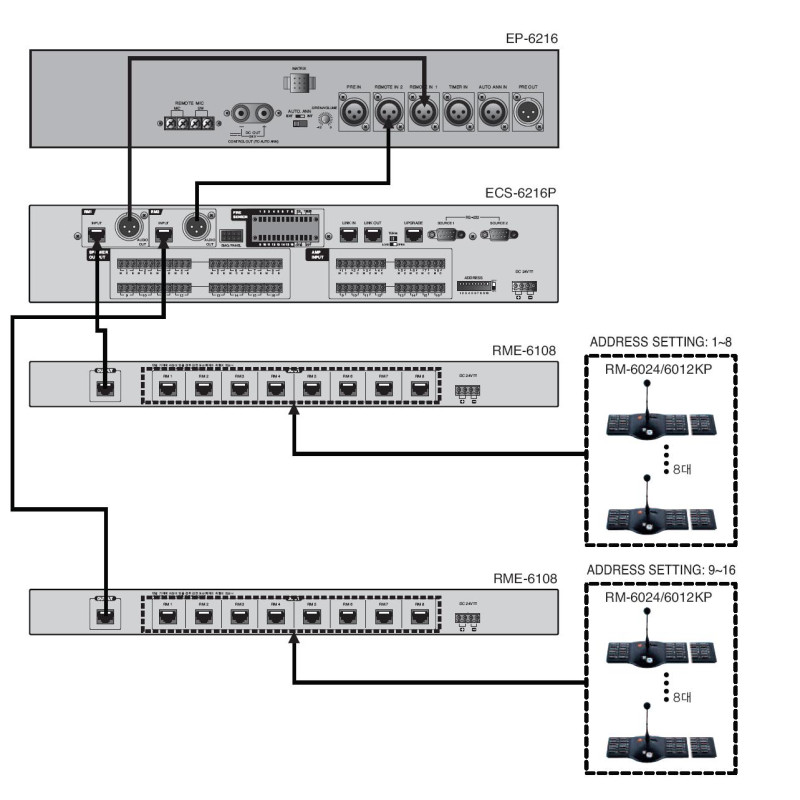

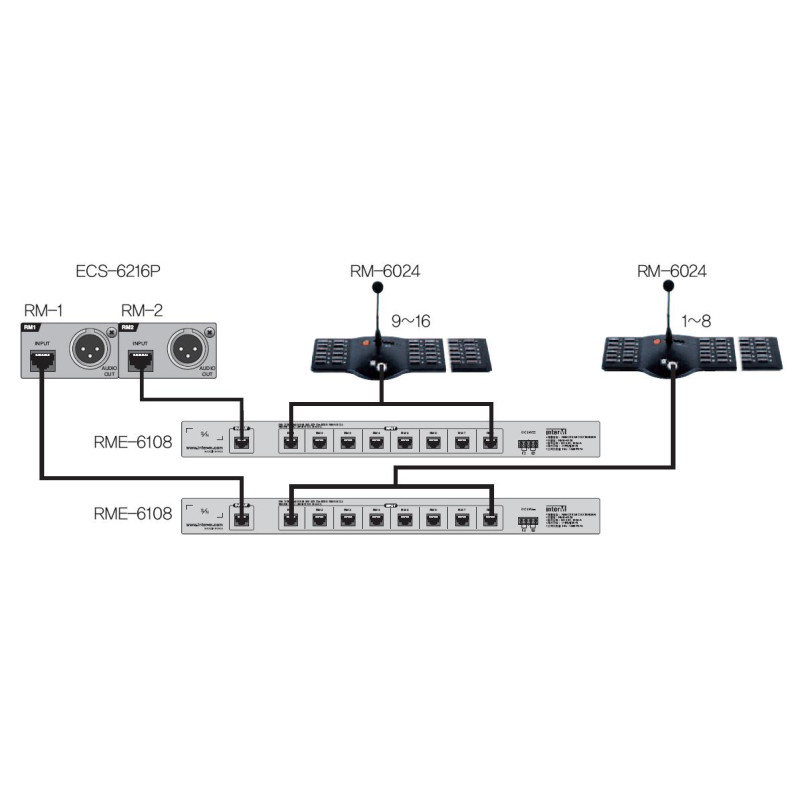

В системе речевого оповещения, построенной на основе контроллера ECS-6216P, могут использоваться две микрофонные панели RM-6024 или два телефонных контроллера TP-6231. С помощью блоков RME-6108 их количество может быть увеличено до 16-ти. При этом микрофонные панели (телефонные контроллеры) подключаются к блоку ECS-6216P через контроллеры микрофонных панелей, каждый из которых имеет восемь входов.

Каждый вход RME-6108 обладает собственным уровнем приоритета, который по умолчанию соответствует номеру входа. При использовании более приоритетной микрофонной панели на остальных панелях начинает светиться индикатор BUSY, сообщающий о занятости канала трансляции.

С помощью компьютера, подключенного к системе через блок DIB-6000, пользователь может изменять заданную систему приоритетов для микрофонных панелей и телефонных контроллеров. Все настройки сохраняются в энергонезависимой памяти блока RME-6108.

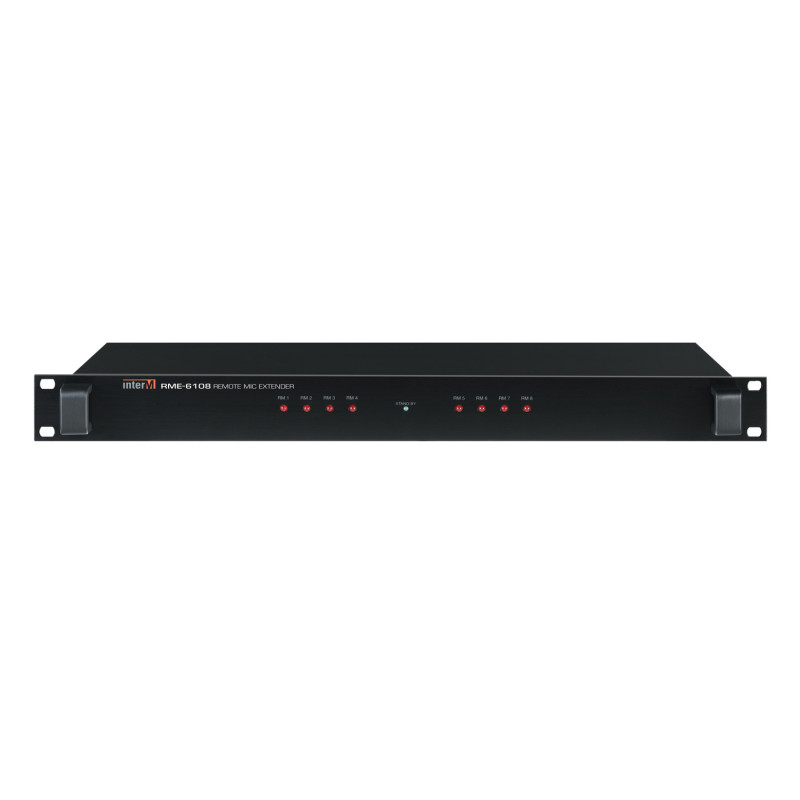

Для каждого входа на передней панели контроллера микрофонных панелей предусмотрен индикатор, который светится при подключении RM-6024 (TP-6231) и мигает во время трансляции с применением блока RM-6024 (TP-6231). Если вход не используется или нарушено соединение по интерфейсу RS-422, то индикатор не светится.

Подключение RM-6024 (TP-6231) осуществляется с помощью одного кабеля UTP 5-й категории (4 пары). Допустимая длина соединения составляет 1000 м. Аудиосигнал линейного уровня передаётся по этому же кабелю. Использование балансной схемы подключения и витой пары позволяет эффективно подавлять помехи, наводимые на соединительном кабеле.

Максимальное удаление контроллера RME-6108 от ECS-6216P (PX-6216) также составляет 1000 м. Это позволяет оптимально распределять оборудование по территории озвучиваемого объекта.

Питание блока RME-6108 осуществляется от источника питания постоянного тока (24 В), в качестве которого можно использовать блок контроля и распределения питания PD-659 или PD-6359. Конструкция устройства предусматривает установку в стандартный 19-дюймовый аппаратный шкаф.
